Manuel ABB ACH580

Contenu de la livraison

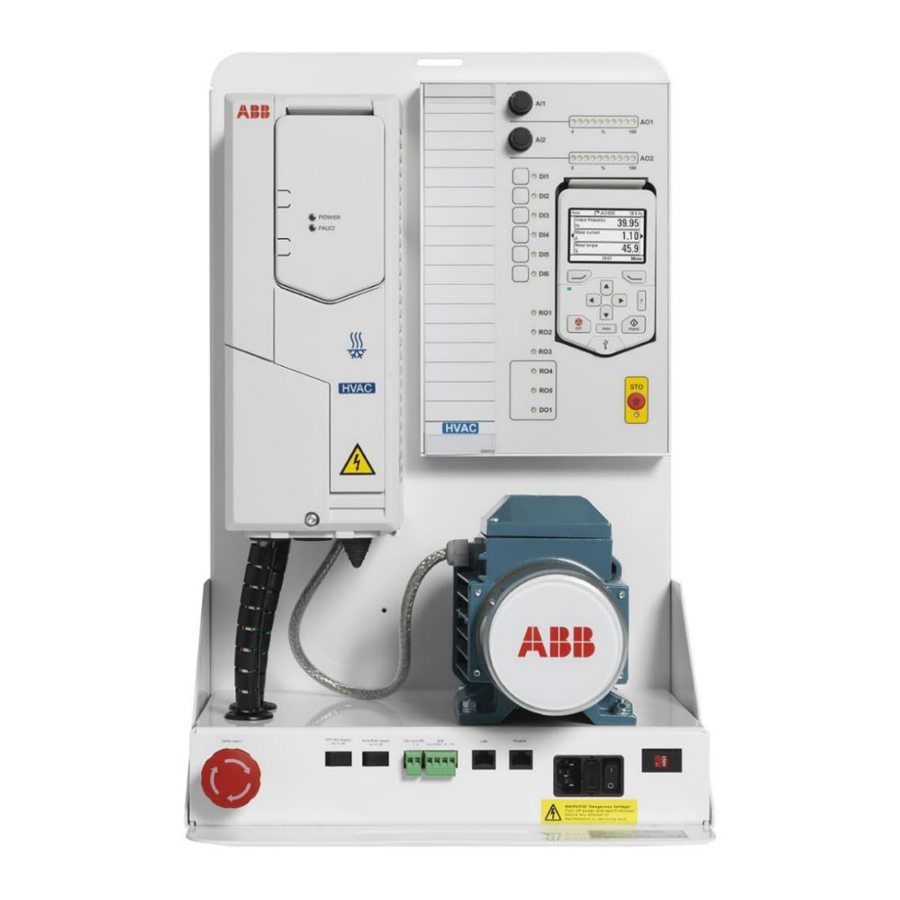

La mallette de démonstration ACH580 contient : (se trouve dans la poche à l'arrière de la mallette de démonstration)

1. Panneau d'E/S avec panneau de commande amovible
2. Cartes de mode de commande externe
3. Câble USB vers Mini USB pour connexion PC
4. Câble Ethernet pour connexion au panneau d'E/S (CAT5E UTP, non blindé)
5. Cordon d'alimentation (câble US également inclus)
6. Ensemble de manuels comprenant :
   • Manuel matériel ACH580-01
   • Manuel du firmware du programme de commande ACH580
   • Guide d'installation rapide et de démarrage ACH580-01
   • Guide d'installation du module adaptateur de communication CDPI-01
   • Manuel d'utilisation du module d'extension multifonction CMOD-01
     REMARQUE : L'adaptateur Ethernet n'est pas inclus dans la livraison de la mallette de démonstration.

Disposition

Interrupteurs d'alimentation

L'alimentation de démonstration peut être contrôlée par l'interrupteur d'alimentation externe 24 VDC et l'interrupteur d'alimentation principale du variateur. Les deux interrupteurs fonctionnent séparément. L'interrupteur d'alimentation 24 VDC contrôle l'alimentation externe 24 VDC de l'unité de commande du variateur, et l'interrupteur d'alimentation principale du variateur contrôle l'alimentation principale 400 V du variateur.
Pour plus d'informations sur les connexions internes, reportez-vous à la section Données techniques.

Remplacement des fusibles

Éteignez la mallette de démonstration et débranchez le cordon d'alimentation avant de changer le fusible. Remplacez le fusible par un fusible du même type.
Le remplacement du fusible ne nécessite aucun outil. Ouvrez le porte-fusible en appuyant ensemble sur les broches situées en haut et en bas du porte-fusible et en tirant le porte-fusible. Retirez les anciens fusibles et remplacez-les par de nouveaux fusibles du même type. Repoussez le porte-fusible en place.
Le type de fusible correct est : T2AL250V (fusible tube en verre lent, 2.0A, 250V) Il y a deux fusibles de ce type dans le porte-fusible.

Démarrage de base

1. Posez la mallette de démonstration sur son dos (de manière à ce que le couvercle soit orienté vers le haut) et ouvrez le couvercle.
   Ouvrez la mallette de démonstration en libérant trois verrous métalliques sur les côtés du boîtier.

2. Tirez la démo hors de la mallette à l'aide de la sangle de levage et du trou de préhension (sur la partie inférieure de la démo).

   La démo pèse environ 18 kg (40 lb). Utilisez une technique de levage appropriée, le dos droit.


3. Retirez le cordon d'alimentation et le câble Ethernet de la poche située à l'arrière de la démo.

4. Branchez le cordon d'alimentation aux connexions marquées : cordon d'alimentation.
   Assurez-vous que le commutateur de tension d'entrée (115V/230V) est réglé en fonction de la tension d'alimentation. Pour plus d'informations, reportez-vous à la section "AC input (supply) connection" (Connexion d'entrée CA (alimentation)) dans les Données techniques.
   La connexion du cordon d'alimentation et le commutateur de tension d'entrée sont situés sur le côté droit de l'unité de démonstration.

5. Branchez le câble Ethernet du panneau d'E/S aux connexions marquées : connexion A du panneau d'E/S et connexion B du panneau d'E/S dans la section disposition.
   Remarque : La communication est une communication série et le câble doit être point-à-point des connexions A à B. Aucun câblage en chaîne ou en topologie de bus n'est autorisé.
   La connexion A du panneau d'E/S est située à côté de la connexion du cordon d'alimentation et la connexion B du panneau d'E/S est située au bas du panneau d'E/S comme indiqué sur les images ci-dessus.

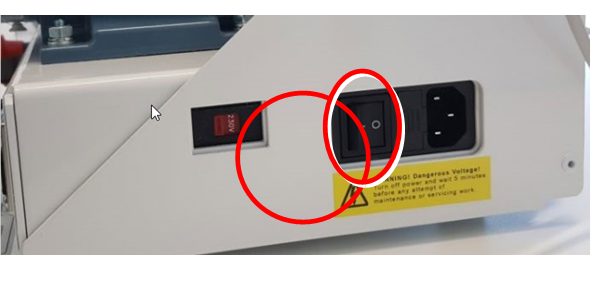

6. Allumez la démo à l'aide de l'interrupteur principal.

7. Assurez-vous, via "Menu" (Menu) – "System info" (Informations système), que les versions du firmware du variateur et du panneau de commande sont à jour. Les dernières versions de firmware peuvent être consultées sur l'IHMM d'ABB.
8. Remarque : Lorsque vous éteignez la démo, éteignez d'abord l'interrupteur d'alimentation.

Mise en service

Assistant de premier démarrage
Pour mettre en service le variateur, parcourez l'Assistant de premier démarrage. Notez que les valeurs nominales doivent être réglées conformément à la plaque signalétique du moteur. En cas de problème, les instructions de l'Assistant de premier démarrage se trouvent dans le guide d'installation rapide et de démarrage ACH580-01 livré avec la mallette de démonstration. Les valeurs nominales du moteur sont présentées dans la colonne la plus à droite du tableau.

L'Assistant de premier démarrage ne s'affiche pas
Si le variateur a déjà été mis en service (c'est-à-dire que l'Assistant de premier démarrage ne s'affiche pas lors de la mise sous tension de la démo), vérifiez que les paramètres de la plaque signalétique du moteur sont réglés en fonction du moteur. Les paramètres peuvent être vérifiés dans "Parameters" (Paramètres) → "modified" (modifiés). L'Assistant de premier démarrage peut également être relancé à partir de "Primary settings" (Paramètres principaux) → "Advanced functions" (Fonctions avancées) → "First start assistant" (Assistant de premier démarrage).

Les valeurs nominales sont correctes mais le variateur ne fonctionne pas correctement
Si les valeurs nominales sont correctes et que le variateur ne fonctionne pas comme souhaité, il est toujours possible de restaurer les paramètres d'usine à partir de
"Primary settings" (Paramètres principaux) → "Reset defaults" (Réinitialiser les valeurs par défaut) → "Reset all to factory defaults" (Réinitialiser tout aux paramètres d'usine)
Après cela, le variateur démarrera l'Assistant de premier démarrage depuis le début.

Fonctions par défaut du panneau d'E/S

Commande à point flottant / Potentiomètre moteur

Les boutons DI1 à DI6 du panneau d'E/S de la démo peuvent être utilisés de deux manières : fonction bascule et fonction impulsion.
Une pression d'un cycle plus courte que 2 secondes change l'état de l'entrée numérique de manière permanente (fonction bascule).
Une pression d'un cycle plus longue que 2 secondes libère l'état de l'entrée numérique après que le bouton soit relâché (fonction impulsion).
La LED indiquera l'état réel de l'entrée numérique.

Bus de panneau

Un panneau de commande ACH-AP-x peut être connecté à un maximum de 32 variateurs. Avant de commencer, assurez-vous que chaque variateur se voit attribuer un identifiant de variateur unique dans le paramètre numéro 49.01.
Utilisez un câble Ethernet standard pour connecter les mallettes de démonstration en chaîne à un seul panneau de commande. (Les câbles ne sont pas livrés avec une mallette de démonstration).

1. Assurez-vous que le panneau d'E/S est connecté à la mallette de démonstration à l'aide d'un câble de type Ethernet (CAT5e) entre la connexion A et la connexion B.
2. Retirez les panneaux de commande des panneaux d'E/S de toutes les mallettes de démonstration.
3. Connectez le panneau de commande maître au connecteur le plus à gauche du panneau d'E/S du premier variateur à l'aide d'un câble Ethernet
   • – Remarque : La connexion est une communication série EIA-485.
   • – Le connecteur RJ45 est situé sur le côté intérieur supérieur de l'emplacement de montage du panneau de commande (voir photo ci-dessous).
4. Connectez les câbles Ethernet de type (CAT5e) suivants entre les emplacements de montage des panneaux des panneaux d'E/S.


Le CDPI-01 doit être connecté à l'emplacement de panneau du variateur pour que le bus de panneau fonctionne.

Données techniques

Dimensions de la mallette de démonstration

Hauteur : 650 mm / 26,5 po
980 mm / 38,6 po (poignée de chariot relevée) Largeur : 490 mm / 19,3 po
Profondeur : 385 mm /15,2 po
Poids : 27 kg / 60 lb

Dimensions de la démonstration

Hauteur : 552 mm / 21,7 po
Largeur : 357 mm / 14,1 po
Profondeur : 282 mm / 11,1 po
Poids : 18 kg / 40 lb

Code de type de variateur

ACH580-01-02A7-4+J429+K465+L501+R700
(J429 = ACH-AP-W, K465 = FBIP-21, L501 = CMOD-01, R700 = manuels en anglais)

Détails du moteur

Code de type de moteur :
ABB M2VA 63 B 4 (3GVA 062 142-ASC)
Plaque signalétique du moteur :

Connexion d'entrée CA (alimentation)

U1 ~ 115VAC ou 230VAC (L, N, PE)
La mallette de démonstration peut être utilisée avec une alimentation de 115V et de 230V. Il est important de s'assurer que le commutateur de tension d'entrée (115V/230V) est dans la bonne position pour l'alimentation. Par exemple, si vous utilisez une alimentation de 230V, alors "230V" doit être visible sur le commutateur. Si le commutateur est mal réglé, le fusible grillera.

Degré de protection

Variateur : IP21
Moteur : IP55
Démonstration complète : IP20

Conditions ambiantes

La démonstration est conçue à des fins de démonstration et pour une utilisation en intérieur uniquement.
Température ambiante :

• Transport : -40 à +70°C
• Stockage : -40 à +70°C
• Fonctionnement : -15 à +40°C, sans gel

Altitude :

• 0 à 4 000 m sans effet sur le fonctionnement de la démonstration

Humidité relative :

• 5 à 95%, sans condensation

Pour plus d'informations détaillées, consultez le manuel matériel du variateur.

La fonction Safe Torque Off (STO)

Ce chapitre décrit la fonction Safe Torque Off (STO) du variateur et fournit des instructions pour son utilisation.

Description

La fonction Safe Torque Off peut être utilisée, par exemple, comme dispositif actionneur final de circuits de sécurité (tel qu'un circuit d'arrêt d'urgence) qui arrêtent le variateur en cas de danger. Une autre application typique est une fonction de prévention de démarrage inattendu qui permet des opérations de maintenance de courte durée comme le nettoyage ou le travail sur des pièces non électriques de la machine sans couper l'alimentation électrique du variateur.
Remarque : La fonction Safe Torque Off ne déconnecte pas la tension du variateur.
Lorsqu'elle est activée, la fonction Safe Torque Off désactive la tension de commande des semi-conducteurs de puissance de l'étage de sortie du variateur, empêchant ainsi le variateur de générer le couple nécessaire pour faire tourner le moteur. Si le moteur tourne lorsque la fonction Safe Torque Off est activée, il s'arrête en roue libre.
La fonction Safe Torque Off possède une architecture redondante, c'est-à-dire que les deux canaux doivent être utilisés dans la mise en œuvre de la fonction de sécurité. Les données de sécurité fournies dans ce manuel sont calculées pour une utilisation redondante et ne s'appliquent pas si les deux canaux ne sont pas utilisés.

Procédure de test de validation

Après avoir câblé la fonction Safe Torque Off, validez son fonctionnement comme suit.

Action
Respectez les consignes de sécurité. Si vous les ignorez, des blessures ou la mort, ou des dommages à l'équipement peuvent survenir.
Assurez-vous que le variateur peut être démarré et arrêté librement pendant le démarrage.
Arrêtez le variateur (s'il est en marche), coupez l'alimentation d'entrée et isolez le variateur de la ligne d'alimentation à l'aide d'un sectionneur.
Vérifiez les connexions du circuit Safe Torque Off par rapport au schéma de câblage.
Mettez l'appareil sous tension.
Testez le fonctionnement de la fonction STO lorsque le moteur est arrêté. Donnez une commande d'arrêt au variateur (s'il est en marche) et attendez que l'arbre du moteur soit à l'arrêt.
Assurez-vous que le variateur fonctionne comme suit : Ouvrez le circuit STO. Le variateur génère une indication si elle est définie pour l'état arrêté dans le paramètre 31.22 Indication STO marche/arrêt. Donnez une commande de démarrage pour vérifier que la fonction STO bloque le fonctionnement du variateur. Le variateur affiche un avertissement. Le moteur ne doit pas démarrer. Fermez le circuit STO. Réinitialisez les défauts actifs. Redémarrez le variateur et vérifiez que le moteur fonctionne normalement.
Testez le fonctionnement de la fonction STO lorsque le moteur est en marche. Démarrez le variateur et assurez-vous que le moteur est en marche. Ouvrez le circuit STO. Le moteur devrait s'arrêter. Le variateur génère une indication si elle est définie pour l'état "en marche" dans le paramètre 31.22 Indication STO marche/arrêt. Réinitialisez les défauts actifs et essayez de démarrer le variateur.
Documentez et signez le rapport d'essai d'acceptation qui vérifie que la fonction de sécurité est sûre et acceptée pour le fonctionnement.

Maintenance de la STO

Une fois le fonctionnement du circuit validé au démarrage, la fonction STO doit être maintenue par des tests périodiques. En mode de fonctionnement à forte demande, l'intervalle maximal entre les tests est de 20 ans. En mode de fonctionnement à faible demande, l'intervalle maximal entre les tests est de 10 ans. La procédure de test est donnée dans la section Procédure de test de validation.
En plus des tests de validation, il est de bonne pratique de vérifier le fonctionnement de la fonction lorsque d'autres procédures de maintenance sont effectuées sur la machine.
Incluez le test de fonctionnement de la fonction Safe Torque Off décrit ci-dessus dans le programme de maintenance de routine de la machine que le variateur pilote.
Si un changement de câblage ou de composant est nécessaire après le démarrage, ou si les paramètres sont restaurés, suivez le test donné dans la section Procédure de test de validation.
N'utilisez que des pièces de rechange approuvées par ABB.
Toute défaillance de la fonction Safe Torque Off doit être signalée à ABB.

Dépannage et maintenance

Connexions internes

Câblage de la carte de commande

Informations supplémentaires

Demandes de produits et de services

Adressez toute demande concernant le produit à votre représentant ABB local, en indiquant la désignation de type et le numéro de série de l'unité concernée. Une liste des contacts de vente, de support et de service d'ABB peut être trouvée en naviguant sur www.abb.com/searchchannels.

Formation aux produits

Pour des informations sur la formation aux produits ABB, naviguez vers new.abb.com/service/training.

Consignes de sécurité

Consignes générales de sécurité

Ces consignes de sécurité sont destinées à tout le personnel travaillant sur l'entraînement. Pour les consignes de sécurité complètes, consultez les manuels matériels de l'entraînement.
Obéissez à ces instructions. Si vous les ignorez, des blessures, la mort ou des dommages à l'équipement peuvent survenir. Si vous n'êtes pas un professionnel de l'électricité qualifié, n'effectuez pas de travaux d'installation ou de maintenance.

• Assurez-vous que l'entraînement et tous les équipements adjacents sont correctement mis à la terre.
• N'effectuez aucune maintenance sur un entraînement sous tension.
• Après avoir déconnecté l'alimentation d'entrée, attendez toujours 5 minutes pour permettre aux condensateurs du circuit intermédiaire de se décharger avant de commencer à travailler sur l'entraînement, le moteur ou le câble moteur.
• Vérifiez que l'installation est hors tension. Utilisez un testeur de tension de qualité. Avant et après avoir mesuré l'installation, vérifiez le fonctionnement du testeur de tension sur une source de tension connue.

Si l'unité de démonstration est utilisée à l'intérieur de l'enceinte de transport, notez que les moteurs et les entraînements disposent de moins d'air pour le refroidissement, ce qui peut entraîner une surchauffe.

La democase est destinée uniquement à des fins de démonstration. L'utilisation de la democase dans le cadre de tout processus ou application autre que l'usage de démonstration prévu est strictement interdite. Ne retirez jamais le couvercle de l'arbre moteur et n'y connectez aucune charge.

La democase (entraînement de démonstration dans son coffret de transport) est un article lourd, voir les poids dans la section Données techniques. Suivez les instructions de levage trouvées à l'intérieur de la democase. Le levage de la democase nécessite deux personnes. Ne soulevez pas la democase seul !

Directives générales pour un levage sûr

• Rapprochez-vous le plus possible de la charge.
• Gardez vos coudes et vos bras près de votre corps.
• Gardez le dos droit pendant le levage en contractant les muscles abdominaux, en pliant les genoux, en gardant la charge près et centrée devant vous, et en regardant vers le haut et vers l'avant.
• Saisissez bien la charge et ne vous tordez pas pendant le levage.
• Ne donnez pas de secousse ; utilisez un mouvement fluide pendant le levage.
• Si la charge est trop lourde pour permettre cela, trouvez quelqu'un pour vous aider à la soulever.
• Ne soulevez pas plus de 25 kg ou 50 livres.

Connexion Safe Torque Off

Le bouton STO (safe torque off) sur le panneau d'E/S est destiné uniquement à des fins de démonstration et ne fait pas directement partie du circuit STO. Les états des boutons du panneau d'E/S sont transmis via le câble d'E/S sous forme série et transférés aux états d'E/S réels à l'intérieur de la democase. Cela a pour conséquence que l'absence du câble d'E/S n'entraîne pas l'activation du STO.

Références

• ABB Partner Search | Channel Partners
• Training | Service | ABB

Télécharger le manuel

Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.

Télécharger Manuel ABB ACH580

Les langues disponibles
