Manuel Deerc D70

ENTRETIEN

1. Nettoyez le drone après chaque utilisation avec un chiffon propre et doux.
2. Évitez une exposition prolongée à la lumière directe du soleil et évitez l'accumulation de chaleur sur le drone ou les batteries.
3. Cet appareil n'est pas étanche et ne doit en aucun cas être immergé ou exposé à l'eau. Le non-respect de la sécheresse complète de l'appareil peut entraîner des dommages permanents à l'unité. Sachez que même s'il fait sec là où vous vous trouvez, des gouttelettes de pluie ou de brouillard provenant d'une rivière ou d'une cascade pourraient endommager votre drone là où il vole.
4. Vérifiez fréquemment la fiche de chargement et les autres accessoires pour détecter des signes de dommages. Si une partie de l'appareil ou des câbles est endommagée, évitez de l'utiliser ou de le charger jusqu'à ce que les pièces endommagées soient remplacées.

CONTENU DE L'EMBALLAGE

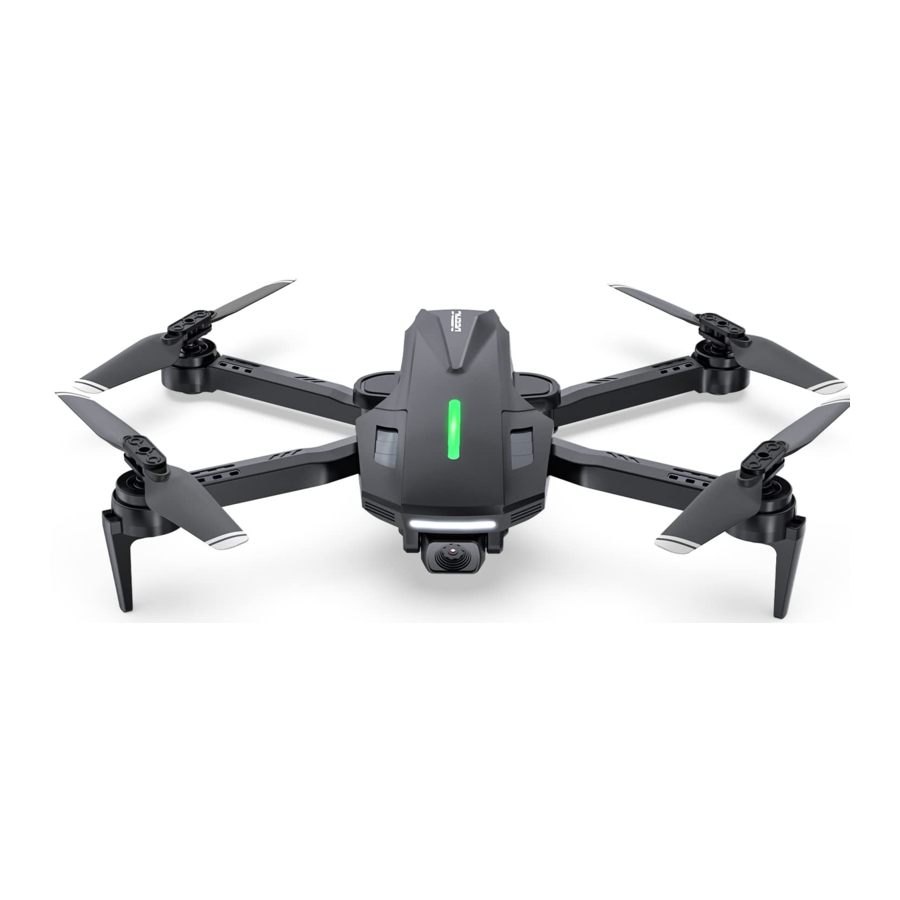

DÉTAILS DU PRODUIT

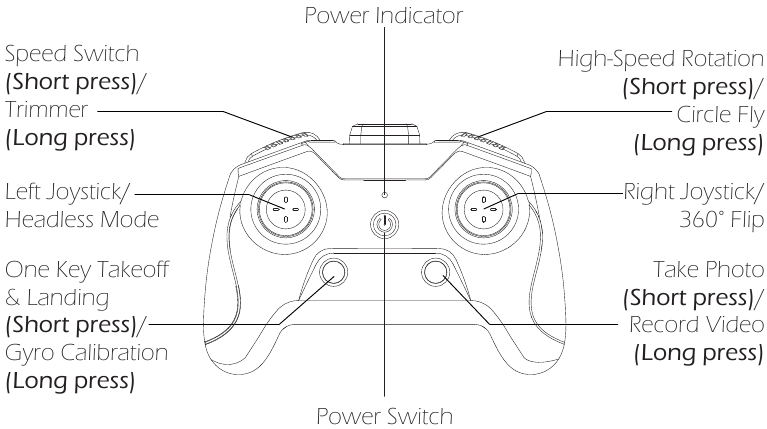

FONCTIONS DE L'ÉMETTEUR

Ouvrez le couvercle du compartiment des piles à l'arrière de l'émetteur, insérez les trois piles AAA (Non incluses) dans le compartiment. Fermez ensuite le couvercle du compartiment des piles pour terminer l'installation.
* Signal de pile faible : L'indicateur de marche de l'émetteur clignotera et l'émetteur émettra un bip continu.

• Installez les piles avec précaution.
• Ne mélangez pas des piles neuves et usagées.
• Ne mélangez pas différents types de piles.

MODE MANETTE

MODE 2

(La manette des gaz main gauche MODE 2 sera le réglage par défaut.)

MODE 1

Pour passer en MODE 1, allumez l'émetteur tout en maintenant le bouton "Speed Switch/Trimmer" (Interrupteur de vitesse/Trim). (Veuillez ne pas relâcher le bouton "Speed Switch/Trimmer" (Interrupteur de vitesse/Trim) tant que l'émetteur n'est pas allumé.)

PRÉPARATION AVANT LE VOL

CHARGEMENT

1. Connectez la batterie du drone au câble de chargement USB.
2. Branchez le câble de chargement USB sur un port de chargement USB d'une batterie externe ou d'un adaptateur USB (5V/1A).

3. Temps de chargement : environ 70 minutes.
4. 1. Lorsque la batterie est en charge, le témoin lumineux du câble de chargement USB est rouge.
   2. Lorsque la batterie est complètement chargée, le témoin lumineux du câble de chargement USB devient vert.

* Signal de batterie faible : Les voyants du drone clignoteront en continu et l'émetteur émettra un bip pendant le vol.

• Avant de charger, veuillez lire attentivement les instructions de la section "Use of Battery" (Utilisation de la batterie) des "Safety Guidelines" (Consignes de sécurité) !
• Veuillez utiliser le câble de chargement original pour charger la batterie.
• NE chargez PAS la batterie du drone immédiatement après un vol, car la température de la batterie pourrait être trop élevée. Veuillez attendre qu'elle refroidisse à température ambiante avant de la recharger.

TÉLÉCHARGER L'APPLICATION

iOS

Application Android sur Google Play

Scannez le code QR correspondant et téléchargez l'application Deerc FPV gratuitement.
Systèmes d'exploitation requis : iOS 12.0 ou version ultérieure/Android 5.0 ou version ultérieure.

BRAS

Tous les bras du drone sont pliés avant que le drone ne soit emballé en usine. Tout d'abord, dépliez les bras avant, puis dépliez les bras arrière.

BATTERIE DE L'UNITÉ

Installation : Poussez la batterie dans le compartiment de la batterie à l'arrière du drone. Assurez-vous d'entendre un clic, ce qui indique que la batterie est fermement installée.

La batterie doit être installée fermement. Sinon, la sécurité de vol de votre drone pourrait être affectée. Le drone pourrait s'écraser en raison d'une coupure de courant pendant le vol.

Retrait : Appuyez sur le bouton de verrouillage de la batterie et retirez la batterie du fuselage.

HÉLICES

Installation :

1. Un "A" ou "B" est imprimé au dos de chaque hélice.

2. Fixez les hélices aux arbres de moteur correspondants (les arbres de moteur sont également marqués) avec une vis.

3. Faites tourner chaque vis dans le sens des aiguilles d'une montre.

• L'hélice est installée avant que le drone ne soit emballé en usine.
• Le drone ne volera pas si la bonne hélice n'est pas installée sur le bon arbre de moteur.

Retrait : Pour retirer les hélices, utilisez un tournevis (fourni) pour les faire tourner dans le sens inverse des aiguilles d'une montre et les retirer.

SUPPORT DE TÉLÉPHONE

1. Retirez le cache anti-poussière.

2. Insérez le support de téléphone dans une fente sur le dessus de l'émetteur.

3. Le support de téléphone peut être ajusté à l'angle souhaité.

4. Ouvrez le support de téléphone et insérez votre téléphone.


VOL

Toutes les opérations suivantes dans ce manuel utilisent le MODE 2.

* Si vous couplez d'abord le drone avec l'émetteur, puis avec le téléphone portable, certaines fonctions de l'application ne fonctionneront pas. Inversement, si vous utilisez d'abord les joysticks analogiques de l'application pour contrôler les mouvements du drone, vous ne pourrez plus coupler le drone avec l'émetteur par la suite.

COUPLAGE

1. Appuyez longuement sur le bouton d'alimentation pour allumer le drone. Les indicateurs du drone commencent à clignoter.

2. Placez le drone sur une surface plane et horizontale, la tête orientée vers l'avant et la queue vers le pilote.

3. Appuyez brièvement sur l'interrupteur d'alimentation pour allumer l'émetteur. Une fois que l'émetteur émet un long bip et que l'indicateur d'alimentation passe de clignotant à fixe, le drone sera couplé avec l'émetteur.


CONNEXION AU WI-FI

Connectez votre téléphone au réseau Wi-Fi créé par le drone. Vous pouvez vérifier l'état du drone sur l'application Deerc FPV.

1. Assurez-vous de désactiver le Bluetooth, les données mobiles et le VPN. Accédez aux paramètres Wi-Fi de votre téléphone et cliquez sur Wi-Fi pour rechercher le Wi-Fi du drone. (Assurez-vous d'allumer le drone avant d'accéder aux paramètres Wi-Fi de votre téléphone)
2. Sélectionnez le réseau Wi-Fi : DeercFPV-******.
3. Attendez quelques secondes que votre téléphone se connecte au Wi-Fi du drone.
4. Ouvrez l'application Deerc FPV.
   > La connexion entre votre téléphone et le drone est établie automatiquement.

Étant donné que le réseau Wi-Fi créé par le drone ne peut pas accéder à Internet, votre téléphone peut vous informer de diverses manières, par exemple en indiquant que la connexion n'est pas sécurisée, qu'il n'y a pas de connexion Internet, etc. Veuillez ignorer ces messages. Ou, en cas de fenêtres contextuelles, choisissez l'option qui vous permet de rester avec le Wi-Fi actuel.

DÉCOLLAGE/ATTERRISSAGE À UNE TOUCHE

1. Déverrouiller : Appuyez brièvement sur le bouton ( ) pour déverrouiller les moteurs.
2. Décollage : Appuyez à nouveau brièvement sur le même bouton, le drone décollera automatiquement et planera à 4 ft. À ce moment-là, vous pouvez contrôler ce drone à l'aide des joysticks.
3. Atterrissage : Lorsque le drone vole, appuyez brièvement sur le bouton ( ), et le drone atterrira automatiquement au sol.

• Vous devez toujours garder votre drone en vue directe. Si vous ne le voyez pas, vous ne pouvez pas le contrôler.
• Tirez le joystick gauche vers le bas, et les moteurs cesseront de tourner. Le drone est alors verrouillé.

DÉTAILS DES FONCTIONS

PRENDRE UNE PHOTO/ENREGISTRER UNE VIDÉO

Prendre une photo : Appuyez brièvement sur le bouton ( ) de l'émetteur pour prendre des photos. L'émetteur émettra un bip et l'indicateur du drone clignotera une fois. Cela indique que la caméra a pris une photo avec succès.

Enregistrer une vidéo : Appuyez longuement sur le bouton ( ) de l'émetteur pour enregistrer des vidéos. L'émetteur émettra un long bip, ce qui indique que la caméra a commencé l'enregistrement vidéo. Appuyez à nouveau longuement pour arrêter l'enregistrement. (Vous entendrez deux bips de l'émetteur.)

RÉGLAGE DE L'ANGLE DE LA CAMÉRA

Vous pouvez ajuster l'angle de prise de vue de la caméra en la faisant pivoter manuellement. (La caméra a une plage d'inclinaison de 90°.)

ROTATION À GRANDE VITESSE

Appuyez brièvement sur le bouton ( ), l'émetteur émettra un bip, le drone commencera à tourner rapidement. Le drone quittera la fonction de rotation à grande vitesse automatiquement après 10 secondes, ou vous pouvez également pousser le joystick droit dans n'importe quelle direction pour arrêter la rotation.

VOL EN CERCLE

Appuyez longuement sur le bouton ( ), l'émetteur émettra un long bip, ce qui indique que le drone est entré dans la fonction de vol en cercle. Le drone quittera la fonction de vol en cercle automatiquement après 10 secondes, ou vous pouvez également pousser le joystick droit dans n'importe quelle direction pour arrêter le vol en cercle.

SÉLECTEUR DE VITESSE

Ce drone est livré avec 3 modes de vitesse (Faible/Moyenne/Élevée). Appuyez brièvement sur le bouton ( ) pour basculer entre les vitesses faible, moyenne et élevée. L'émetteur émet un bip pour indiquer la vitesse Faible, deux bips pour la vitesse Moyenne et trois bips pour la vitesse Élevée. (La vitesse Faible est le mode de vitesse par défaut.)

ARRÊT D'URGENCE

La fonction d'arrêt d'urgence ne doit être utilisée qu'en cas d'urgence pendant le vol pour éviter tout dommage ou blessure.

Appuyez brièvement et simultanément sur les boutons supérieurs gauche et droit de l'émetteur, les moteurs s'arrêteront immédiatement. Sachez que vous risquez de casser le drone s'il tombe de haut ou s'il heurte quelque chose à grande vitesse.

FLIP 360

Lorsque vous serez familiarisé avec toutes les fonctions du drone, vous pourrez essayer ce mode de flip incroyable. Lorsque le drone est à au moins 10 pieds du sol. Appuyez sur le joystick droit, puis poussez le joystick droit vers l'avant/l'arrière ou vers la gauche/la droite. Le drone effectuera un flip dans la direction correspondante.

Le Flip 360° fonctionne mieux lorsque la batterie est entièrement chargée.

FONCTION DE MAINTIEN D'ALTITUDE

Le drone est conçu avec une fonction de maintien d'altitude afin qu'il puisse maintenir son altitude après que vous ayez relâché le joystick gauche (le joystick gauche reviendra automatiquement au milieu).

MODE SANS TÊTE

Le mode sans tête est un excellent outil d'entraînement pour les pilotes débutants. Il est également utile lorsque le drone est trop éloigné du pilote (ce qui rend difficile de déterminer son orientation). Il permet au drone de se déplacer vers l'avant, l'arrière, la gauche ou la droite lorsque vous déplacez le joystick droit dans ces directions, quelle que soit la direction vers laquelle pointe l'avant de la tête du drone.

Le pilote doit rester orienté dans la même direction que la tête du drone au moment du décollage.

Activation : Appuyez sur le joystick gauche de l'émetteur. L'émetteur émettra des bips continus, ce qui indique que le drone est en mode sans tête.

Désactivation : Appuyez à nouveau sur le joystick gauche, et vous entendrez deux bips, ce qui indique que le drone quitte le mode sans tête.

* Pourquoi l'orientation du drone est-elle importante ?
En mode de vol normal, le contrôle du mouvement du drone peut parfois être contre-intuitif pour les débutants. Par exemple, lorsque le drone est en l'air avec sa tête pointant vers votre droite, si vous poussez le joystick droit vers l'avant, le drone volera vers votre droite, au lieu de voler vers l'avant.
Avec le mode sans tête, le drone a une "tête" fixe. En mode sans tête, le drone se souvient toujours du côté vers lequel sa tête pointe au décollage comme étant le côté avant. Cela signifie que si le drone décolle avec sa tête pointant vers l'avant, peu importe comment le drone est orienté en l'air, lorsque vous poussez le joystick droit vers l'avant, le drone volera vers l'avant. Ou, lorsque sa tête pointe vers vous, si vous poussez le joystick droit vers la gauche, le drone volera vers votre gauche.

RÉGLAGE DE L'ASSIETTE

TRIM

Le Trim Avant
Si le drone a tendance à dériver vers l'avant :

1. Appuyez sur le bouton ( ) et ne le relâchez pas.
2. En même temps, poussez le joystick droit vers l'arrière une fois.
3. Selon la façon dont le drone dérive, plusieurs pressions peuvent être nécessaires pour équilibrer le drone.
4. Après chaque pression, attendez 2 secondes pour observer le mouvement du drone. S'il dérive toujours, poussez à nouveau le joystick vers l'arrière.
5. Répétez l'ÉTAPE 4 jusqu'à ce que le drone ne dérive plus vers l'avant.

* Vous pouvez également corriger le Trim Arrière/Latéral en utilisant une méthode similaire, c'est-à-dire en poussant le joystick droit dans la direction opposée à la dérive.

Les ajustements de trim sont conçus pour contrer les dérives non causées par le flux d'air.

CALIBRER LE GYROSCOPE

Assurez-vous de placer le drone sur une surface plane avant de calibrer le gyroscope. Appuyez longuement sur le bouton de calibration du gyroscope pendant 2 secondes pour calibrer le gyroscope. L'émetteur émettra un long bip, ce qui indique que la calibration est terminée.

N'UTILISEZ cette fonction QUE lorsque :

1. Il n'y a aucune influence de flux d'air, ET
2. Vous NE POUVEZ PAS corriger la dérive à l'aide de la fonction de trim.

SPÉCIFICATIONS

DRONE
Modèle : D70
Poids : 94g/3.3oz
Durée de vol maximale : 11 minutes (par batterie)
Modèle de moteur : 716
Plage de température de fonctionnement : 14° à 104°F (-10° à 40°C)
Dimensions : 236×200×48mm (Déplié)
126×79×48mm (Plié)

BATTERIE DU DRONE
Capacité : 800mAh
Tension : 3.7V
Type de batterie : Batterie Lithium-ion Polymère
Plage de température de charge : 41° à 104°F (5° à 40°C)
Temps de charge : 70 minutes (dépend de la puissance de charge et de la charge restante de la batterie)

ÉMETTEUR
Fréquence de fonctionnement : 2452-2474 MHz
Distance de vol : 328 pieds (en extérieur et sans obstruction)
Plage de température de fonctionnement : 14° à 104°F (-10° à 40°C)
Type de batterie : 3 piles 1.5V AAA (Non incluses)

CAMÉRA
Fréquence de fonctionnement : 2417 MHz
Résolution photo : 1280×720P
Résolution vidéo : 1280×720P@20fps
Distance de transmission : 197 pieds (en extérieur et sans obstruction)
Formats photo : JPEG
Formats vidéo : AVI/MP4

CÂBLE DE CHARGE USB
Entrée : 5V/1A
Puissance nominale : ≤5 W

CONSIGNES DE SÉCURITÉ

VÉRIFICATION AVANT UTILISATION

1. Ce produit est un drone de haute précision qui intègre divers mécanismes électroniques de stabilité et de contrôle. Veuillez vous assurer de configurer ce drone avec soin et correctement pour garantir un fonctionnement sûr et sans accident.
2. Assurez-vous que les batteries du drone et de l'émetteur sont propres, intactes et entièrement chargées avant chaque utilisation.
3. Assurez-vous que toutes les hélices sont intactes et installées dans la bonne orientation.
4. Veuillez effectuer une vérification approfondie du produit avant chaque utilisation. Inspectez l'intégrité des pièces, tout signe de fissures et d'usure sur les hélices, la puissance de la batterie et l'efficacité de l'indicateur, etc. Si un problème est détecté après vérification du drone, veuillez vous abstenir de l'utiliser tant que le problème n'est pas résolu.

ENVIRONNEMENT DE VOL

Évitez de voler au-dessus ou à proximité d'obstacles, de foules, de lignes électriques à haute tension, d'arbres, d'aéroports ou de plans d'eau.
NE Volez PAS près de sources électromagnétiques puissantes telles que des lignes électriques et des stations de base, car cela pourrait affecter la boussole embarquée.

N'UTILISEZ PAS ce drone dans des conditions météorologiques défavorables telles que la pluie, la neige, le brouillard et le vent.

EXIGENCES D'UTILISATION

1. N'UTILISEZ PAS ce produit pour suivre des véhicules en mouvement.
2. Pendant le vol, n'éteignez les moteurs qu'en cas d'urgence.
3. Lorsque la batterie est faible, ramenez le drone à votre point de départ.
4. N'UTILISEZ PAS ce produit si vous vous sentez fatigué, si vous prenez des médicaments, si vous ne vous sentez pas bien ou si vous avez bu de l'alcool.
5. Soyez conscient du volume sonore produit par le drone. Veuillez vous assurer de garder vos distances pour éviter des dommages auditifs.
6. Restez à l'écart des hélices et des moteurs en rotation.

7. NE Volez PAS dans les zones où les drones sont interdits. Veuillez respecter le droit à la vie privée des personnes en ne faisant pas voler votre drone près d'elles.


UTILISATION DE LA BATTERIE

1. Veuillez vous assurer que les batteries sont installées dans la bonne orientation, comme indiqué dans le manuel d'instructions.
2. Évitez les courts-circuits en installant correctement les batteries, et ne pas écraser ni presser les batteries car cela pourrait entraîner un risque d'incendie ou d'explosion.
3. NE mélangez PAS les piles neuves et anciennes car cela peut entraîner une mauvaise performance du produit.
4. Veuillez jeter les piles usagées avec soin, ne les jetez pas n'importe où et recyclez-les dans la mesure du possible.
5. N'exposez PAS les piles épuisées à la chaleur ou au feu, car elles pourraient exploser.
6. Si l'appareil ne doit pas être utilisé pendant une période prolongée, veuillez retirer les batteries pour éviter d'éventuels dommages au drone dus à une fuite de batterie.
7. Utilisez uniquement le câble de charge USB fourni avec le drone pour charger la batterie.
8. NE connectez PAS la batterie directement à des prises murales ou à des prises allume-cigare de voiture, car cela endommagerait votre batterie en raison des tensions différentes.
9. N'essayez PAS de démonter ou de modifier la batterie de quelque manière que ce soit.
10. N'UTILISEZ PAS la batterie si elle dégage une odeur, génère de la chaleur, se décolore, se déforme ou semble anormale de quelque manière que ce soit. Si l'une de ces situations se produit pendant l'utilisation ou la charge de la batterie, retirez-la immédiatement de l'appareil ou du chargeur et cessez de l'utiliser.
11. NE percez PAS le boîtier de la batterie avec un clou ou tout autre objet pointu, ne l'ouvrez pas avec un marteau, et ne marchez pas dessus ! Jetez ou recyclez cette batterie car elle pourrait causer des blessures corporelles ou des dommages à votre drone.
12. Chargez toujours les batteries sur une surface ignifuge et loin des matériaux combustibles. NE chargez PAS sur des surfaces qui peuvent prendre feu, notamment : le bois, le tissu et la moquette.
13. N'immergez PAS la batterie dans l'eau et ne la mouillez pas.
14. NE soudez PAS le terminal de la batterie de quelque manière que ce soit.
15. Gardez les batteries hors de portée des enfants ou des animaux domestiques.
16. NE court-circuitez PAS la batterie en connectant des fils ou tout autre objet métallique aux bornes positive (+) et négative (-).

NOUS CONTACTER

N'hésitez pas à nous contacter si vous avez besoin d'une assistance supplémentaire.
16h00 ~ 7h00 (HNP)
usa@deerc.com (États-Unis)
eu@deerc.com (UE)
+1(855)777-8866

Pour un support en ligne, veuillez scanner ce code avec le chat en direct.

INFORMATIONS DU FABRICANT

Fabriqué par
Xiamen Huoshiquan Import & Export CO.,LTD.
Adresse : Unit 1, Room 501, Hongxiang Building, No.258 Hubin Nan
Road, Siming District, Xiamen, China
+1(855)777-8866
