Deerc D60 Manuel

ENTRETIEN

1. Nettoyez le drone après chaque utilisation avec un chiffon propre et doux.
2. Évitez l'exposition prolongée à la lumière directe du soleil et évitez l'accumulation de chaleur sur le drone ou les batteries.
3. Cet appareil n'est pas étanche et ne doit en aucun cas être immergé ou exposé à l'eau. Le non-respect de cette consigne entraînera une défaillance et des dommages permanents à l'appareil. Sachez que même s'il fait sec là où vous vous trouvez, des gouttelettes de pluie ou de brouillard provenant d'une rivière ou d'une cascade pourraient endommager votre drone là où il vole.
4. Vérifiez fréquemment la prise de charge et les autres accessoires pour détecter tout signe de dommage. Si une partie de l'appareil ou des câbles est endommagée, évitez d'utiliser ou de charger jusqu'à ce que les pièces endommagées soient remplacées.

CONTENU DE L'EMBALLAGE

DÉTAILS DU PRODUIT

DÉTAILS DE L'ÉMETTEUR

MODE MANETTE

MODE 2

(La manette des gaz à gauche, MODE 2, sera le réglage par défaut.)

MODE 1

Pour entrer en Mode 1, appuyez longuement sur le Speed Switch button (Bouton d'interrupteur de vitesse) tout en allumant l'émetteur. (Veuillez ne pas relâcher le Speed Switch button (Bouton d'interrupteur de vitesse) tant que l'émetteur n'est pas sous tension.)

INSTALLATION

Hélices

L'hélice et l'arbre moteur marqués de la même lettre doivent être connectés ensemble (tous deux sont marqués de la lettre A ou B). Verrouillez ensuite l'hélice à l'arbre moteur avec une vis (Voir Figures 1-2)

• Installez les hélices avec précaution pour éviter les rayures accidentelles.
• Veuillez vérifier que les hélices sont correctement installées et serrées avant chaque vol.

Support de téléphone

1. Tirez complètement le support de téléphone vers le haut (Fig. 3).

2. Inclinez le support de 30 degrés vers vous, et puis vous entendrez un clic (Fig. 4).

3. Faites pivoter et fixez la plaque de support en place (Fig. 5).

4. Ajustez le support de téléphone vers le haut ou vers le bas en fonction de la taille de votre téléphone (Fig. 6).


Batterie de l'unité

Installation : Insérez correctement la batterie dans le compartiment de la batterie du drone. Assurez-vous que la batterie est fermement installée. (Fig. 7)

Retrait : Appuyez sur le bouton de verrouillage de la batterie et retirez la batterie du fuselage. (Fig. 8)

Batterie de l'émetteur

Ouvrez le couvercle des piles à l'arrière de l'émetteur, insérez les deux piles AA (non incluses) dans le compartiment des piles et refermez le couvercle pour terminer l'installation.

• Lors de l'installation des piles, veuillez faire attention à la polarité positive et négative des piles pour assurer une installation correcte.
• Ne mélangez pas les piles anciennes et neuves.
• Lorsque les piles de l'émetteur sont faibles, l'émetteur émet un bip et son voyant lumineux clignote.

CHARGEMENT

1. Lorsque la batterie du drone est faible, les voyants lumineux du drone clignotent en continu.
2. Connectez la batterie au câble de charge USB.
3. Branchez le câble de charge USB dans un port de charge USB d'une batterie externe ou d'un adaptateur USB (5V/1A).
4. Lorsque la batterie est en charge, le voyant lumineux du câble de charge USB est rouge.
   Lorsque la batterie est chargée, le voyant lumineux du câble de charge USB devient vert.
5. Le temps de charge est d'environ 160 minutes.

• Avant de charger, veuillez lire attentivement les instructions de la section "Use of Battery" (Utilisation de la batterie) des "Safety Guidelines" (Consignes de sécurité) !
• NE chargez PAS une batterie immédiatement après un vol car la température peut être trop élevée. Veuillez attendre qu'elle refroidisse à température ambiante avant de la charger à nouveau.

UTILISATION DE L'APPLICATION

Télécharger l'application

iOS

Application Android sur Google Play

Scannez le code QR, correspondant à l'App Store (Magasin d'applications) ou au Google Play Store (Magasin Google Play), et téléchargez gratuitement l'application Deerc FPV.
Systèmes d'exploitation requis : iOS 12.0 ou ultérieur / Android 4.4 ou ultérieur.

Connexion au Wi-Fi

Connectez votre téléphone au réseau Wi-Fi créé par le drone. Vous pouvez vérifier l'état du drone sur l'application Deerc FPV.

1. Assurez-vous de désactiver le Bluetooth, les Données mobiles et le VPN. Entrez dans les paramètres Wi-Fi de votre téléphone et cliquez sur Wi-Fi pour rechercher le réseau Wi-Fi du drone.
   (Assurez-vous d'allumer le drone avant d'accéder aux paramètres Wi-Fi de votre téléphone)
2. Sélectionnez le réseau Wi-Fi : DeercFPV-******.
3. Attendez quelques secondes que votre téléphone se connecte au Wi-Fi du drone.
4. Lancez l'application Deerc FPV.
   > La connexion entre votre téléphone et le drone est établie automatiquement.

Attention : Le réseau Wi-Fi créé par le drone n'accède pas à Internet.

GUIDE D'UTILISATION

Toutes les opérations suivantes de ce manuel utilisent le MODE 2.

Appairage

1. Appuyez longuement sur le power switch (interrupteur d'alimentation) pour allumer le drone. Les voyants lumineux du drone continueront de clignoter.

2. Placez le drone sur une surface plane et horizontale, la tête vers l'avant et la queue face au pilote.

3. Appuyez brièvement sur le power switch button (bouton d'interrupteur d'alimentation) de l'émetteur pour l'allumer, et vous entendrez un son "Di" (Di), puis les voyants lumineux de l'émetteur clignoteront.

4. Poussez le joystick gauche vers le haut puis vers le bas pour appairer le drone avec l'émetteur. Les voyants lumineux du drone et de l'émetteur deviendront fixes si l'appairage du drone est réussi.


Calibrage du gyroscope

Appuyez longuement sur le bouton de l'émetteur pour calibrer le gyroscope. Les voyants lumineux du drone clignoteront, puis deviendront fixes, et l'émetteur enverra un long son "Di" (Di), ce qui indique que le calibrage est

Conseil : Pour assurer un vol stable, nous suggérons que le pilote calibre le gyroscope chaque fois après l'appairage du drone et après un crash.

Déverrouillage/Verrouillage des moteurs

Déverrouillage : Poussez simultanément le joystick gauche vers le coin inférieur droit et le joystick droit vers le coin inférieur gauche. Les moteurs tourneront, et le drone est déverrouillé.

Verrouillage : Répétez l'opération, les moteurs s'arrêteront de tourner immédiatement et le drone se verrouille.

Décollage/Atterrissage à une touche

Veuillez déverrouiller les moteurs avant le décollage.

1. Appuyez brièvement sur le One Key Takeoff/Landing button (Bouton de décollage/atterrissage à une touche), le drone décollera automatiquement et planera à 4 feet (1,2 mètre). Vous pouvez maintenant contrôler ce drone à l'aide des joysticks.
2. Lorsque le drone vole, appuyez à nouveau brièvement sur le même bouton, le drone atterrira automatiquement au sol.

DÉTAILS DES FONCTIONS

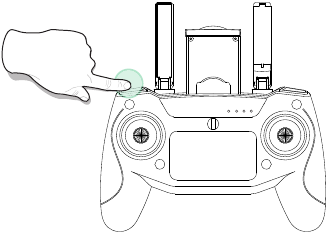

Interrupteur de vitesse

Ce drone est livré avec 3 modes de vitesse (Faible/Moyenne/Élevée). Appuyez brièvement sur le bouton de l'interrupteur de vitesse (Speed Switch) de la télécommande pour changer la vitesse.
Un son "Di" (Di) indique une vitesse faible. Un son "DiDi" (DiDi) indique une vitesse moyenne. Un son "DiDiDi" (DiDiDi) indique une vitesse élevée. (La vitesse faible est le mode de vitesse par défaut)

Compensateur

Compensation de dérive latérale avant/arrière : Si le drone a tendance à dériver vers l'avant, appuyez et maintenez le bouton du compensateur (Trimmer) tout en poussant le joystick droit vers le bas pour rééquilibrer le drone. Si le drone a tendance à dériver vers l'arrière, appuyez et maintenez le bouton du compensateur (Trimmer) tout en poussant le joystick droit vers le haut pour rééquilibrer le drone.

Compensation de dérive latérale gauche/droite : Si le drone a tendance à dériver vers la gauche, appuyez et maintenez le bouton du compensateur (Trimmer) tout en poussant le joystick droit vers la droite pour rééquilibrer le drone. Si le drone a tendance à dériver vers la droite, appuyez et maintenez le bouton du compensateur (Trimmer) tout en poussant le joystick droit vers la gauche pour rééquilibrer le drone.

Arrêt d'urgence

La fonction d'arrêt d'urgence (Emergency Stop) ne doit être utilisée qu'en cas d'urgence pendant le vol pour éviter tout dommage ou blessure.

Appuyez longuement simultanément sur les boutons supérieur gauche et supérieur droit de la télécommande. Les moteurs s'arrêteront immédiatement.

Attention : Sachez que vous risquez d'endommager le drone s'il tombe de grande hauteur ou s'il heurte quoi que ce soit à grande vitesse.

Fonction de maintien d'altitude

Le drone est conçu avec une fonction de maintien d'altitude pour maintenir son altitude après avoir relâché le joystick gauche. (Le joystick gauche reviendra automatiquement au centre)

Prendre une photo/Enregistrer une vidéo

Prendre une photo : Appuyez brièvement sur le bouton de prise de photo/enregistrement vidéo (Take Photo/Record Video), la télécommande émet un bip, ce qui indique que l'appareil photo a bien pris une photo.

Enregistrer une vidéo : Appuyez longuement sur le bouton vidéo (Video) de la télécommande. Vous entendrez deux bips, ce qui signifie que l'enregistrement a commencé. Appuyez à nouveau longuement pour arrêter l'enregistrement, et vous entendrez un long bip de la télécommande.

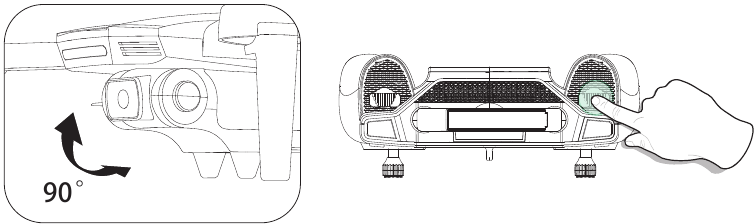

Réglage de l'angle de la caméra

Pendant le vol, vous pouvez tourner la molette vers la gauche/droite pour incliner la caméra vers le haut/bas. (La caméra a une plage d'inclinaison de 90°.)

Rotation à grande vitesse

Pendant le vol, appuyez brièvement sur le bouton de rotation à grande vitesse (High-Speed Rotation), la télécommande émettra un son "Di" (Di), ce qui indique que le drone entre en fonction de rotation à grande vitesse. Le drone quittera automatiquement la fonction de rotation à grande vitesse après 10 secondes, ou vous pouvez également pousser le joystick droit dans n'importe quelle direction pour arrêter la rotation.

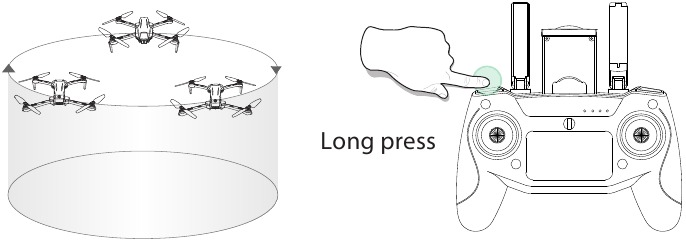

Vol circulaire

Pendant le vol, appuyez longuement sur le bouton de vol circulaire (Circle Fly), la télécommande émettra un long son "Di" (Di), ce qui indique que le drone entre en mode Vol Circulaire. Ce drone quittera automatiquement la fonction Vol Circulaire après 10 secondes, ou vous pouvez également pousser le joystick droit dans n'importe quelle direction pour quitter le Vol Circulaire.

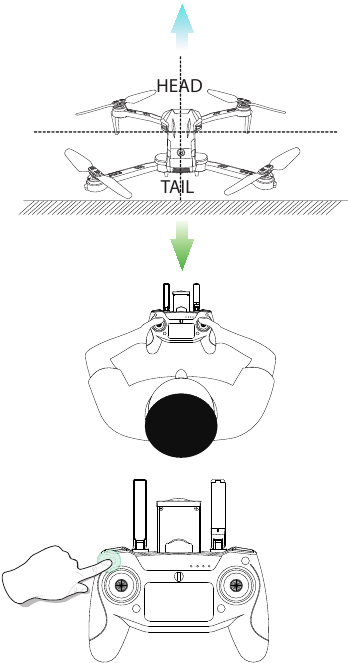

Mode sans tête

Veuillez d'abord vous familiariser avec la fonction Mode sans tête (Headless Mode) avant d'utiliser ce mode. Sinon, il est facile de perdre le drone et de causer des pertes inutiles.

1. Appuyez brièvement sur le bouton Mode sans tête (Headless Mode) de la télécommande. En Mode sans tête, les voyants du drone clignoteront en continu, et la télécommande émettra un bip constant.
2. Appuyez à nouveau brièvement sur le bouton Mode sans tête (Headless Mode), et vous entendrez deux bips de la télécommande, ce qui indique que le drone a quitté le Mode sans tête.

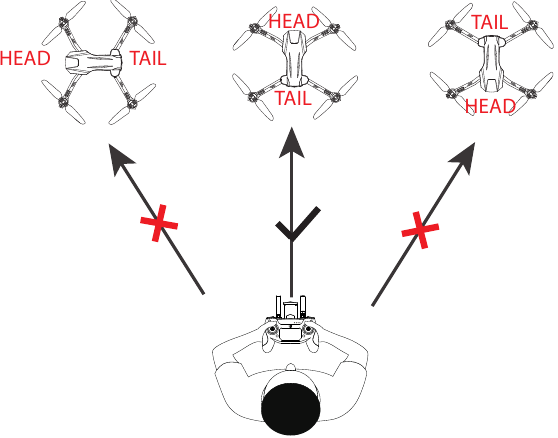

Veuillez vous assurer que le pilote reste face à la même direction que la tête du drone au décollage.

En Mode sans tête, pousser le joystick droit vers l'avant le fera voler dans la direction que la tête du drone pointe au décollage. Pour s'assurer que le pilote peut déterminer la direction du drone pendant le vol, nous recommandons que le pilote reste face à la même direction que la tête du drone pointe au décollage. Ainsi, il est garanti que lorsque le pilote pousse le joystick droit vers l'avant/l'arrière, le drone volera vers l'avant/l'arrière en direction du pilote. Si le pilote pousse le joystick droit vers la gauche/droite, le drone se déplacera vers la gauche/droite par rapport au pilote.

SPÉCIFICATIONS

• DRONE
  Modèle : D60
  Poids : 166g/5.86oz
  Temps de vol max. : 22 minutes (par batterie)
  Plage de température de fonctionnement : 32° à 104°F (0° à 40°C)
  Dimensions : 332*234*60 mm (Déplié)
  145*81*60mm (Plié)
• BATTERIE DU DRONE
  Capacité : 1900mAh
  Tension : 3.8V
  Énergie : 7.22 Wh
  Type de batterie : Batterie Li-ion polymère
  Plage de température de charge : 41° à 104°F (5° à 40°C)
  Temps de charge : 160 minutes (dépend de la puissance de charge et de la charge restante de la batterie)
• TÉLÉCOMMANDE
  Fréquence de fonctionnement : 2445-2481MHz
  Distance de vol max. : 262 feet/80m (en extérieur et sans obstruction)
  Plage de température de fonctionnement : 32° à 104°F (0° à 40°C)
  Type de batterie : 2×1.5V piles AA (non incluses)
• CAMÉRA
  Fréquence de fonctionnement : 2412-2472MHz
  Résolution photo : HD1920×1080P
  Résolution vidéo : HD1280×720P@25 fps
  Objectif : FOV 60°
  Plage contrôlable : -90° à 0°
  Portée de transmission : 197feet/60m (en extérieur et sans obstruction)
  Formats photo : JPEG
  Formats vidéo : AVI/MP4
  Plage de température de fonctionnement : 32° à 104°F (0° à 40°C)
• CÂBLE DE CHARGE USB
  Entrée : 5 V/1A
  Puissance nominale : ≤5W

CONSIGNES DE SÉCURITÉ

Vérification Avant Utilisation

1. Ce produit est un drone de haute précision qui intègre divers mécanismes électroniques de stabilité et de contrôle. Veuillez vous assurer de configurer ce drone avec soin et correctement pour garantir un fonctionnement sûr et sans accident.
2. Assurez-vous que les batteries du drone et de l'émetteur sont propres, intactes et entièrement chargées avant chaque utilisation.
3. Assurez-vous que toutes les hélices sont intactes et installées dans la bonne orientation.
4. Veuillez effectuer un contrôle approfondi du produit avant chaque utilisation. Inspectez l'intégrité des pièces, tout signe de fissures et d'usure sur les hélices, la puissance de la batterie et l'efficacité de l'indicateur, etc. Si un problème est détecté après vérification du drone, veuillez vous abstenir de l'utiliser jusqu'à ce que le problème soit résolu.

Environnement de Vol

Évitez de voler au-dessus ou à proximité d'obstacles, de foules, de lignes électriques à haute tension, d'arbres, d'aéroports ou de plans d'eau.
NE Volez PAS près de sources électromagnétiques puissantes telles que des lignes électriques et des stations de base, car cela affecterait le compas de bord.

N'utilisez PAS ce drone dans des conditions météorologiques défavorables telles que la pluie, la neige, le brouillard et le vent.

Exigences d'Utilisation

1. N'utilisez PAS ce produit pour suivre des véhicules en mouvement.
2. Pendant le vol, n'éteignez les moteurs qu'en cas d'urgence.
3. Lorsque la batterie est faible, ramenez le drone à votre point de départ.
4. N'utilisez PAS ce produit si vous vous sentez fatigué, si vous prenez des médicaments, si vous ne vous sentez pas bien ou si vous avez bu de l'alcool.
5. Soyez conscient du volume sonore produit par le drone. Veuillez vous assurer de maintenir une distance pour éviter d'endommager vos oreilles.
6. Restez à l'écart des hélices et des moteurs en rotation.

7. NE Volez PAS dans les zones où les drones sont interdits. Veuillez respecter le droit à la vie privée des personnes en ne faisant pas voler votre drone près d'autres personnes.


Utilisation de la Batterie

1. Veuillez vous assurer que les batteries sont installées dans la bonne orientation, comme indiqué dans le manuel d'instructions.
2. Évitez les courts-circuits en installant correctement les batteries et ne les écrasez pas ou ne les pressez pas, car cela pourrait entraîner un risque d'incendie ou d'explosion.
3. NE mélangez PAS des piles neuves et usagées, car cela peut entraîner une mauvaise performance du produit.
4. Veuillez jeter les piles usagées avec soin, ne les jetez pas n'importe où et recyclez-les autant que possible.
5. N'exposez PAS les batteries déchargées à la chaleur ou au feu, car elles pourraient exploser.
6. Si l'appareil n'est pas utilisé pendant une période prolongée, veuillez retirer les batteries pour éviter d'éventuels dommages au drone dus à une fuite de batterie.
7. Utilisez uniquement le câble de chargement USB fourni avec le drone pour charger la batterie.
8. NE connectez PAS la batterie directement aux prises murales ou aux prises allume-cigare de voiture, car cela endommagerait votre batterie en raison de leurs différentes tensions.
9. N'essayez PAS de démonter ou de modifier la batterie de quelque manière que ce soit.
10. N'utilisez PAS la batterie si elle dégage une odeur, génère de la chaleur, se décolore, se déforme ou semble anormale de quelque manière que ce soit. Si l'une de ces situations se produit pendant l'utilisation ou la charge de la batterie, retirez-la immédiatement de l'appareil ou du chargeur et cessez de l'utiliser.
11. NE percez PAS le boîtier de la batterie avec un clou ou tout autre objet pointu. Ne l'ouvrez pas avec un marteau, et ne marchez pas dessus ! Jetez ou recyclez cette batterie car elle pourrait causer des blessures corporelles ou des dommages à votre drone.
12. Chargez toujours les batteries sur une surface ignifuge et à l'écart des matériaux combustibles. NE chargez PAS sur des surfaces pouvant prendre feu, y compris : bois, tissu, tapis.
13. N'immergez PAS la batterie dans l'eau et ne la mouillez pas.
14. NE soudez PAS les bornes de la batterie de quelque manière que ce soit.
15. Gardez les batteries hors de portée des enfants ou des animaux domestiques.
16. NE court-circuitez PAS la batterie en connectant des fils ou tout autre objet métallique aux bornes positive(+) et négative(-).

NOUS CONTACTER

N'hésitez pas à nous contacter si vous avez besoin d'une assistance supplémentaire.
4:00 PM ~ 7:00 AM (PST)
usa@deerc.com (USA)
jp@deerc.com (JP)
eu@deerc.com (EU)
+1(855)777-8866

Pour le support en ligne, veuillez scanner ce code avec le Chat en direct.

INFORMATIONS DU FABRICANT

Fabriqué par
Xiamen Huoshiquan Import & Export CO.,LTD.
Adresse : Unit. 33, Room 806, NO. 2 Huming Road, Siming District, Xiamen,
Chine
+1(855)777-8866
