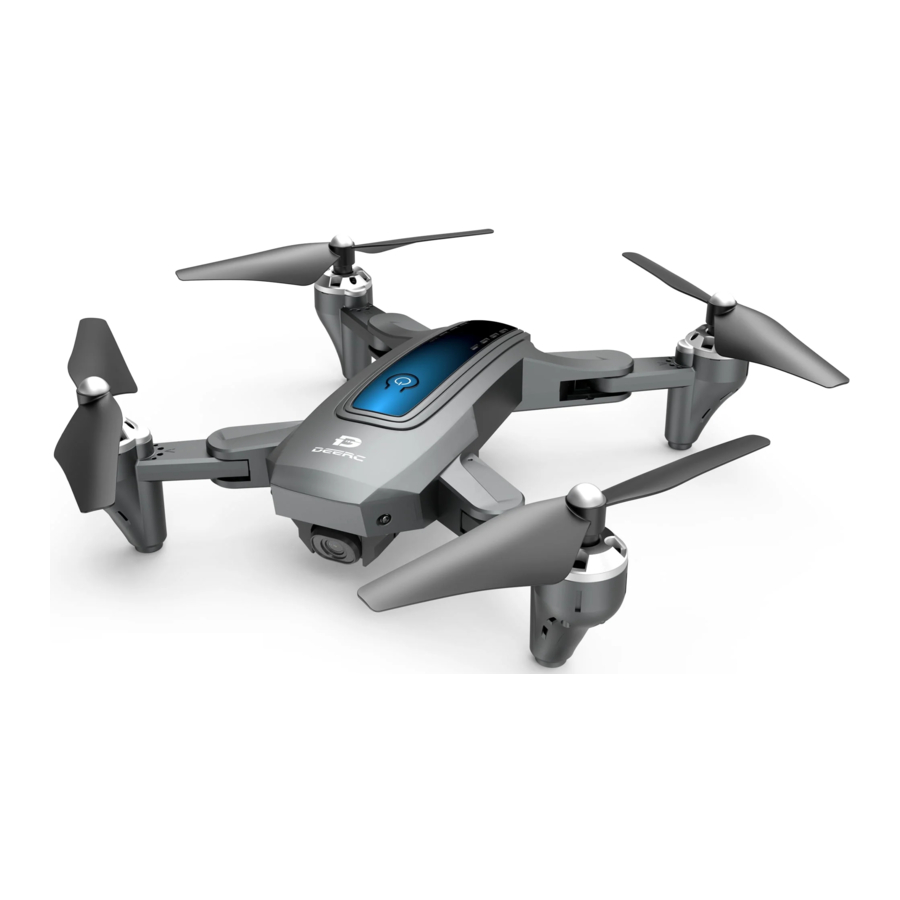

Manuel du Deerc D10

CONTENU DE L'EMBALLAGE

Drone	Émetteur	Batterie du drone
Câble de chargement USB	Protection d'hélice	Hélice
Tournevis	Mode d'emploi

DÉTAILS DU DRONE

DÉTAILS DE L'ÉMETTEUR

MODE MANETTE

MODE 2

(Le mode 2 avec manette des gaz à gauche sera le réglage par défaut.)

MODE 1

Pour entrer en MODE 1, allumez l'émetteur en maintenant le bouton "Speed Switch" (Interrupteur de vitesse) enfoncé. (Veuillez ne pas relâcher le bouton "Speed Switch" (Interrupteur de vitesse) tant que l'émetteur n'est pas sous tension.)

CHARGEMENT

1. Lorsque la batterie du drone est faible, les voyants lumineux du drone clignotent en continu.
2. Retirez la batterie et connectez le câble de chargement USB à la batterie.
3. Branchez le câble de chargement USB sur un port de chargement USB d'une batterie externe ou d'un adaptateur USB (5V/2.0A).
4. Le voyant rouge de la batterie s'allumera lorsque la batterie est en charge, et deviendra vert lorsque la batterie sera entièrement chargée.
5. Temps de chargement : environ 90 minutes.

Avant de charger, veuillez lire attentivement le contenu de la section "Use of Battery" (Utilisation de la batterie) des "Safety Guidelines" (Consignes de sécurité) !

INSTALLATION

Hélices

Le drone ne volera pas si la bonne hélice n'est pas installée sur le bon arbre moteur. Voir l'illustration ci-dessus. Un "A" ou "B" est imprimé sur chaque hélice. Fixez l'hélice à l'arbre moteur avec une vis en tournant chaque vis dans le sens des aiguilles d'une montre.

Batterie du drone

Installation : Poussez la batterie dans le compartiment à batterie à l'arrière du drone. Assurez-vous que la batterie est bien en place pour garantir qu'elle est bloquée dans le compartiment à batterie. (Photo 1)

Retrait : Appuyez et maintenez le verrou de la batterie en même temps que vous tirez vers l'arrière pour retirer la batterie. (Photo 2)

Protection d'hélice

Installation : Alignez les points saillants de la protection d'hélice avec les rainures encastrées du drone et insérez-les ensemble. Appuyez fermement sur les deux côtés de la protection d'hélice après que les rainures encastrées et les points saillants se soient complètement imbriqués.
Retrait : Tirez légèrement le clip à l'une des extrémités de la protection d'hélice vers l'extérieur jusqu'à ce qu'il se sépare de l'intérieur du drone, la protection d'hélice peut alors être entièrement retirée.

Batterie de l'émetteur

Comme indiqué ci-dessus, insérez la batterie dans le compartiment à batterie. Veuillez faire attention à la polarité positive et négative de la batterie pour assurer une installation correcte de celle-ci.

Support de téléphone

Comme indiqué ci-dessus, tirez le support de téléphone vers le bas et insérez le téléphone.

GUIDE D'UTILISATION

Télécharger l'APP

iOS

APP Android sur Google play

Scannez le code QR, correspondant à l'App Store™ ou au Google Play™ Store et téléchargez gratuitement l'application Deerc FPV.
Systèmes d'exploitation requis : iOS 12.0 ou ultérieur/Android 4.4 ou ultérieur.

Se connecter au Wi-Fi

Connectez votre téléphone au réseau Wi-Fi créé par le drone. Vous pouvez vérifier l'état du drone sur l'application DEERC FPV.

1. Assurez-vous de désactiver le Bluetooth, les données mobiles et le VPN. Accédez aux paramètres Wi-Fi de votre téléphone et cliquez sur Wi-Fi pour rechercher le Wi-Fi du drone. (Assurez-vous d'allumer le drone avant d'accéder aux paramètres Wi-Fi de votre téléphone)
2. Sélectionnez le réseau Wi-Fi : DeercFPV-******.
3. Attendez quelques secondes que votre téléphone se connecte au Wi-Fi du drone.
4. Entrez dans l'application DEERC FPV.
   • La connexion entre votre téléphone et le drone est établie automatiquement.

Attention : Le réseau Wi-Fi créé par le drone ne donne pas accès à Internet.

• Toutes les opérations suivantes dans ce manuel prennent le MODE 2 comme exemple.

Appairage

1. Appuyez et maintenez le bouton d'alimentation pour allumer le drone et les voyants lumineux du drone commencent à clignoter.

2. Placez le drone sur une surface plane et de niveau avec la tête vers l'avant et la queue vers le pilote.

3. Appuyez sur le bouton d'alimentation de l'émetteur pour l'allumer et vous entendrez "Di Di" (Di Di), puis le voyant lumineux de l'émetteur clignotera.

4. Poussez le joystick gauche vers le haut puis vers le bas pour appairer le drone avec l'émetteur. Les voyants lumineux du drone et de l'émetteur s'allumeront en continu si le drone est appairé avec succès.


Calibrer le gyroscope

Poussez les joysticks gauche et droit simultanément vers le coin inférieur gauche pour calibrer le gyro. Lorsque les voyants lumineux du drone passent de clignotement rapide à fixe, cela indique que la calibration est terminée.
Conseils : Pour assurer un vol stable, nous suggérons au pilote de calibrer le gyro à chaque fois après l'appairage du drone et après un crash.

Décollage/Atterrissage à une touche

1. Appuyez brièvement sur le bouton "One Key Takeoff/Landing" (Décollage/Atterrissage à une touche), le drone décollera automatiquement et planera à une altitude de 5 pieds.
2. Lorsque le drone est en vol, appuyez à nouveau brièvement sur le même bouton, le drone atterrira automatiquement au sol.

DÉTAILS DES FONCTIONS

Arrêt d'urgence

La fonction Arrêt d'urgence ne peut être utilisée qu'en cas d'urgence pendant le vol afin d'éviter tout dommage ou blessure.

Appuyez et maintenez le bouton Arrêt d'urgence pendant environ 2 secondes, les moteurs s'arrêteront immédiatement.

Sélecteur de vitesse

Ce drone est livré avec 3 niveaux de vitesse (Faible/Moyenne/Élevée). Appuyez sur le bouton "Speed Switch" (Sélecteur de vitesse) de l'émetteur pour changer la vitesse.
"Di" (Faible) indique la vitesse faible, "Di Di" (Moyenne) indique la vitesse moyenne et "Di Di Di" (Élevée) indique la vitesse élevée.
(La vitesse faible est le mode de vitesse par défaut.)

Fonction de réglage (Trimmer)

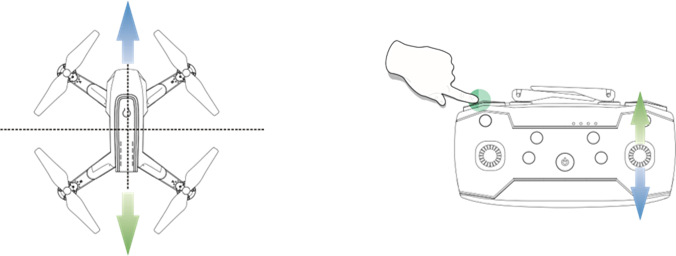

Réglage de la dérive latérale avant/arrière (F/B Sideways Drift Trim) : Si le drone a tendance à dériver vers l'avant, maintenez le bouton "Speed Switch" (Sélecteur de vitesse) enfoncé et ne le relâchez pas tout en poussant le joystick de direction vers le bas pour rééquilibrer le drone. Si le drone a tendance à dériver vers l'arrière, maintenez le bouton "Speed Switch" (Sélecteur de vitesse) enfoncé et ne le relâchez pas tout en poussant le joystick de direction vers le haut pour rééquilibrer le drone.

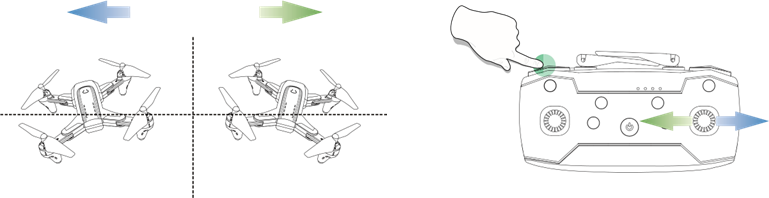

Réglage de l'inclinaison latérale gauche/droite (L/R Sideways Dip Trim) : Si le drone a tendance à dériver vers la gauche, maintenez le bouton "Speed Switch" (Sélecteur de vitesse) enfoncé et ne le relâchez pas tout en poussant le joystick de direction vers la droite pour rééquilibrer le drone. Si le drone a tendance à dériver vers la droite, maintenez le bouton "Speed Switch" (Sélecteur de vitesse) enfoncé et ne le relâchez pas tout en poussant le joystick de direction vers la gauche pour rééquilibrer le drone.

Prendre une photo/vidéo

Prendre une photo (Take Photo) : Appuyez brièvement sur le bouton Photo de l'émetteur pour prendre des photos. Un bip se fera entendre depuis l'émetteur, indiquant que l'appareil photo a pris une photo avec succès.

Enregistrer une vidéo (Record Video) : Appuyez brièvement sur le bouton Vidéo de l'émetteur, deux bips se feront entendre depuis l'émetteur. Cela vous indique que l'appareil photo a commencé à enregistrer une vidéo. Vous pouvez quitter l'enregistrement en appuyant à nouveau sur le même bouton.

Ne prenez pas de photos pendant l'enregistrement, ce qui interromprait l'enregistrement.

Fonction de maintien d'altitude

Le drone est conçu avec une fonction de maintien d'altitude afin qu'il puisse maintenir son altitude après que vous ayez relâché le joystick gauche (le joystick gauche reviendra automatiquement au centre).

Flip à 360°

Lorsque vous êtes familiarisé avec toutes les fonctions du drone, vous pouvez essayer ce mode de vol acrobatique incroyable. Lorsque vous faites voler le drone à au moins 3 mètres (10 feet), appuyez sur le bouton "360°Flip" (Flip à 360°) de l'émetteur, puis poussez le joystick droit Avant/Arrière ou Gauche/Droite, et le drone effectuera un flip dans la direction correspondante.
Si vous êtes en MODE 1, poussez le joystick droit Gauche/Droite ou poussez le joystick gauche Avant/Arrière, et le drone effectuera un flip dans la direction correspondante.
Cette fonction fonctionnera mieux lorsque la batterie est entièrement chargée.

Vol circulaire

Appuyez et maintenez le bouton Photo pendant environ 3 secondes, le drone entrera en mode "Circle Fly" (Vol circulaire). Quittez le mode "Circle Fly" (Vol circulaire) en appuyant longuement sur le même bouton ou en poussant le joystick de direction.

Rotation automatique

Appuyez et maintenez le bouton Vidéo pendant environ 3 secondes, le drone entrera en mode "Auto-Rotation" (Rotation automatique). Quittez le mode "Auto-Rotation" (Rotation automatique) en appuyant longuement sur le même bouton ou en poussant le joystick de direction.

Mode sans tête

1. Après l'appairage/calibrage, ou pendant le vol du drone, appuyez brièvement sur le bouton "Headless Mode" (Mode sans tête) pour entrer en Mode sans tête. En Mode sans tête, les voyants lumineux du drone clignoteront en continu, et l'émetteur émettra un son d'alarme en continu.
2. Appuyez brièvement sur le bouton "Headless Mode" (Mode sans tête) à nouveau, et vous entendrez un bip, ce qui indique que le drone quitte le Mode sans tête.

Veuillez vous assurer que le pilote reste dans la même orientation que la tête du drone lorsque le drone décolle.
En Mode sans tête, la direction avant est la direction vers laquelle la tête du drone est orientée lors du décollage du drone. Afin de s'assurer que le pilote peut déterminer la direction du drone, nous recommandons aux pilotes de rester dans la même orientation que la tête du drone lors du décollage du drone. Lorsque le pilote pousse le joystick de direction vers l'avant, le drone volera vers l'avant. Si le pilote pousse le joystick de direction vers l'arrière, le drone volera vers lui/elle. Si le pilote déplace le stick droit vers la gauche/droite, le drone se déplacera vers la gauche/droite par rapport à vous.

SPÉCIFICATIONS

• DRONE
  Modèle : D10
  Poids : 164g/5.78oz
  Durée de vol max. : 12 minutes (par batterie)
  Plage de température de fonctionnement : 32° à 104°F (0° à 40°C)
  Dimensions : 340*340*65 mm (Déplié)
  180*142*65mm (Plié)
• BATTERIE DU DRONE
  Capacité : 1000mAh
  Tension : 3.7V
  Énergie : 3.70 Wh
  Type de batterie : Batterie au polymère de lithium-ion
  Plage de température de charge : 41° à 104°F (5° à 40°C)
  Temps de charge : 90 minutes (dépend de la puissance de charge et de la puissance restante de la batterie)
• ÉMETTEUR
  Fréquence de fonctionnement : 2452-2474MHz
  Distance de vol max. : 328 pieds/100m (en extérieur et sans obstruction)
  Plage de température de fonctionnement : 32° à 104°F (0° à 40°C)
  Type de batterie : Pile AA 1,5V (non incluse)
• CAMÉRA
  Fréquence de fonctionnement : 5500-5700MHz
  Résolution photo : HD2048×1152P
  Portée de transmission : 196~262 pieds/60~80m (en extérieur et sans obstruction)
  Fréquence d'images de transmission : 25 ips
  Formats photo : JPEG
  Formats vidéo : AVI/MP4
  Plage de température de fonctionnement : 32° à 104°F (0° à 40°C)
• CÂBLE DE CHARGE USB
  Entrée : 5V/2 A
  Puissance nominale : ≤10W

NOUS CONTACTER

N'hésitez pas à nous contacter si vous avez besoin d'une assistance supplémentaire.

	16h00 ~ 7h00 (PST)
	usa@deerc.com (USA) jp@deerc.com (JP) eu@deerc.com (EU)
	+1(855)777-8866
	Pour le support en ligne, veuillez scanner ce code avec Live Chat

CONSIGNES DE SÉCURITÉ

Vérification avant utilisation

1. Ce produit est un drone de haute précision intégrant divers mécanismes électroniques de stabilité et de contrôle. Veuillez vous assurer de configurer ce drone avec soin et correctement pour garantir un fonctionnement sûr et sans accident.
2. Assurez-vous que les batteries du drone et de l'émetteur sont propres, intactes et entièrement chargées avant chaque utilisation.
3. Assurez-vous que toutes les hélices sont intactes et installées dans la bonne orientation.
4. Effectuez une vérification approfondie du produit avant chaque utilisation. Inspectez l'intégrité des pièces, les signes de fissures et d'usure des hélices, la puissance de la batterie et l'efficacité de l'indicateur, etc. Si, après une vérification complète du drone, des problèmes sont détectés, veuillez vous abstenir de l'utiliser jusqu'à ce que le problème soit résolu.

Environnement de vol

Évitez de voler au-dessus ou à proximité d'obstacles, de foules, de lignes électriques à haute tension, d'arbres, d'aéroports ou de plans d'eau.
NE VOLEZ PAS à proximité de sources électromagnétiques puissantes telles que des lignes électriques et des stations de base, car cela pourrait affecter la boussole embarquée.


N'UTILISEZ PAS ce drone dans des conditions météorologiques défavorables telles que la pluie, la neige, le brouillard et le vent.

Exigences de fonctionnement

1. N'UTILISEZ PAS ce produit pour suivre des véhicules en mouvement.
2. Pendant le vol, n'éteignez les moteurs qu'en cas d'urgence.
3. Ramenez le drone vers vous dès que vous êtes informé que la batterie est faible.
4. Ce produit ne doit pas être utilisé si vous consommez de l'alcool ou des drogues, si vous vous sentez fatigué, si vous prenez des médicaments ou si vous ressentez un inconfort physique.
5. Soyez conscient du volume sonore produit par le drone. Veuillez vous assurer de garder vos distances pour éviter les dommages auditifs.
6. Éloignez-vous des hélices et des moteurs en rotation.

7. NE Volez PAS dans les zones où les drones sont interdits. Veuillez respecter le droit à la vie privée des personnes en ne faisant pas voler votre drone près d'autrui.


Utilisation de la batterie

1. Veuillez vous assurer que les batteries sont insérées dans la bonne orientation, comme indiqué dans le manuel d'instructions.
2. Évitez les courts-circuits en insérant correctement les batteries, et ne les écrasez pas ou ne les pressez pas, car cela pourrait entraîner un risque d'incendie ou d'explosion.
3. NE mélangez PAS des batteries neuves et anciennes, car cela peut entraîner une mauvaise performance du produit.
4. Veuillez jeter les batteries usagées avec soin, ne les jetez pas n'importe où et recyclez-les dans la mesure du possible.
5. N'exposez PAS les batteries déchargées à la chaleur ou au feu, car elles pourraient exploser.
6. Si l'appareil ne doit pas être utilisé pendant une période prolongée, veuillez retirer les batteries pour éviter les dommages potentiels causés par une fuite de batterie du drone.
7. Utilisez uniquement le câble de chargement USB fourni avec le drone pour charger la batterie.
8. NE connectez PAS la batterie directement aux prises murales ou aux prises allume-cigare de voiture, car cela endommagerait votre batterie en raison d'une tension différente.
9. N'essayez PAS de démonter ou de modifier la batterie de quelque manière que ce soit.
10. N'UTILISEZ PAS la batterie si elle dégage une odeur, génère de la chaleur, se décolore, se déforme ou semble anormale de quelque manière que ce soit. Si l'une de ces situations se produit pendant l'utilisation ou le chargement de la batterie, retirez-la immédiatement de l'appareil ou du chargeur et cessez de l'utiliser.

11. NE percez PAS le boîtier de la batterie avec un clou ou tout autre objet pointu, ne l'ouvrez pas avec un marteau, et ne marchez pas dessus ! Jetez ou recyclez cette batterie car elle pourrait causer des blessures corporelles ou des dommages à votre drone.
12. Chargez toujours les batteries sur une surface ignifuge et éloignée de matériaux combustibles. NE chargez PAS sur des surfaces qui peuvent prendre feu. Cela inclut : le bois, le tissu, la moquette ou sur l'appareil de l'application.
13. N'IMMERGEZ PAS la batterie dans l'eau et ne la mouillez pas.
14. NE soudez PAS la borne de la batterie de quelque manière que ce soit.
15. Gardez les batteries hors de portée des enfants ou des animaux domestiques.
16. NE court-circuitez PAS la batterie en connectant des fils ou tout autre objet métallique aux bornes positive(+) et négative(-).

ENTRETIEN

1. Nettoyez le produit après chaque utilisation avec un chiffon propre et doux.
2. Évitez une exposition prolongée à la lumière directe du soleil et évitez l'accumulation de chaleur sur le drone ou les batteries.
3. Cet appareil n'est pas étanche et ne doit en aucun cas être immergé ou exposé à l'eau. Le non-respect de cette consigne entraînera une défaillance et des dommages permanents à l'unité. Sachez que même s'il fait sec là où vous vous trouvez, des gouttelettes de pluie ou de brouillard provenant d'une rivière ou d'une cascade pourraient endommager votre drone là où il vole.
4. Vérifiez fréquemment la prise de chargement et les autres accessoires pour détecter tout signe de dommage. Si une partie de l'appareil ou des câbles est endommagée, évitez de l'utiliser ou de le charger jusqu'à ce que l'appareil puisse être réparé.
