Montage- und Betriebsvorschrift
HINWEIS
KAPITEL 3
SCHALTPLAN
Bedienelement Schiebeschalter - KWL-BE Eco
Mit dem Potentiometer A1 (siehe Abb.1 ë) kann, über die Einstellbereiche, eines der drei
Profile eingestellt werden. Das Profil ist aktiv, wenn die Klemmen 1 und 2 geschlossen
sind (siehe SS-1402).
Alle drei Potentiometer S1, S2 und S3 sind im Lieferzustand auf Linksanschlag gestellt.
Die Potentiometer sind auf die örtlichen Erfordernisse einzustellen.

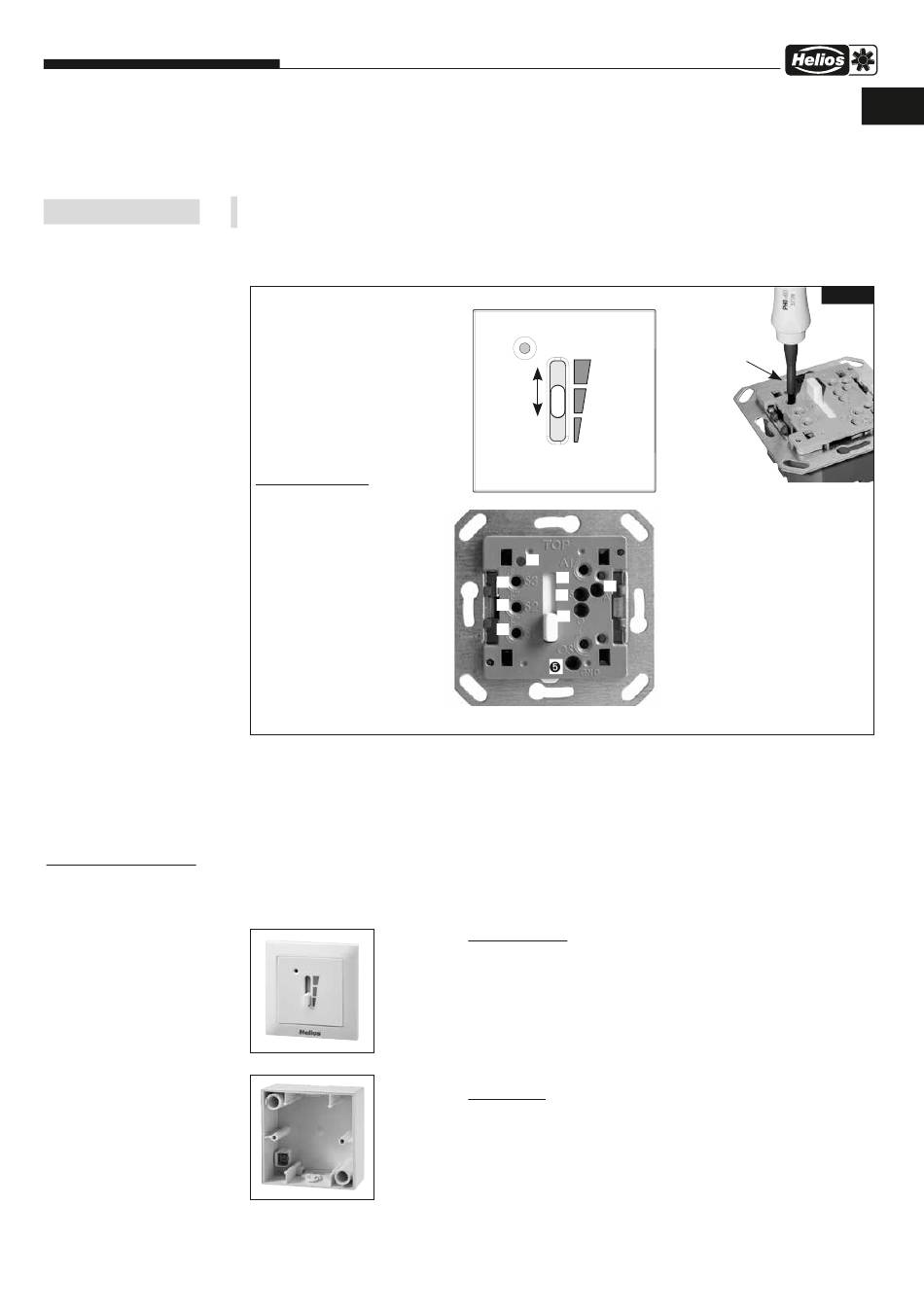

22 Übersicht Bedienelement
ò Schiebeschalter
ù Skala (Stufe S1-S3)
ä LED-Anzeige
Potentiometer:
ò Stufe S1
ù Stufe S2
ä Stufe S3
ë A1
ö GND (Masse)
ü o
(Messpunkt)
Å S
(Messpunkt)
î A
(Messpunkt)
Ø LED-Anzeige
23 LED-Anzeige von Störungen
Für die LED-Anzeige (siehe Abb.1,ä) muss das Bedienelement Schiebeschalter KWL-
BE ECO, gemäß Schaltplan SS-1433, angeschlossen sein und in der Software die
Wartungsanzeige und Fehlermeldung eingestellt werden.
31 Technische Daten
ä
ò
ù
Ø
ë
ä
î
Å
ù
ü
ò
KWL-BE Eco für Unterputz-Montage
Spannung
Betriebsstufen manuell
Schutzart
Maße mm
Best.-Nr.
Zubehör:
KWL-APG
Gehäuse für Aufputz-Montage
Maße mm
Best.-Nr.
3
Abb1
Potentiometer-
justierung,
ò bis ë
15-24 V DC
3
IP20
B 80 x H 80 x T 37
20246
B 80 x H 80 x T 51
4270
DE
