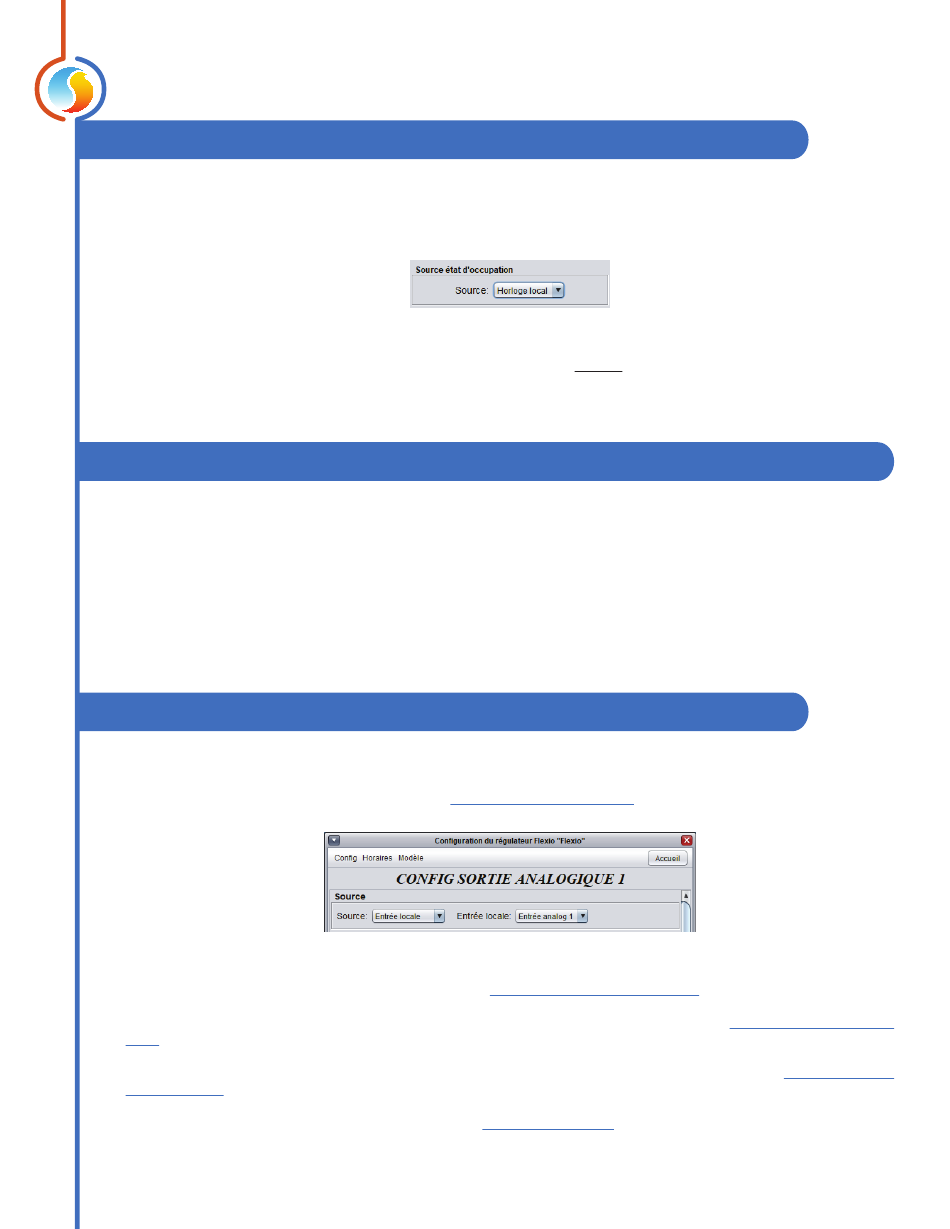

5.3.17 - Source d'état d'occupation
Le régulateur FlexIO utilise la lecture de l'état d'occupation pour effectuer des contournements automatiques sur les sorties. Cepen-
dant, il est d'abord nécessaire de spécifier au FlexIO quelle entrée est la source de l'état d'occupation, ou s'il devait utiliser l'état venant
du réseau, ou finalement, s'il devait utiliser l'horaire de son horloge interne pour déterminer l'occupation (M2000-FLX seulement).
Figure 28 - Sélection de la source d'occupation
Cette liste sera remplie par toutes les entrées qui sont définies en mode de contact, ainsi que par les entrées pour chaque réseau
fournissant les états d'occupation, et enfin, une de plus pour l'horloge interne.
5.4 - Fenêtre de configuration de la sortie
Ces fenêtres permettent la configuration des sorties utilisées. Les sorties peuvent fonctionner selon différents modes, basés sur une
vaste gamme de données sources.
Les deux plates-formes matérielles du FlexIO offrent des sorties numériques, des sorties analogiques et des sorties virtuelles. Les sor-
ties numériques sont de type triac 24VAC pouvant fonctionner en mode ON/OFF ou en mode d'impulsions. Les sorties analogiques,
pouvant également fonctionner en mode ON/OFF ou en mode d'impulsions, offrent également une modulation de la tension de 0-10
VDC mais peuvent être ajustées sur une plage de tension personnalisable. Les sorties virtuelles n'existent pas physiquement et ne
sont utilisées qu'à des fins d'association logique avec d'autres sorties.
5.4.1 - Source
La première étape de la configuration d'une sortie sur un régulateur FlexIO consiste à définir les données sources. Ces données sont
à l'origine du comportement des sorties. La source peut provenir de n'importe quelle entrée, sortie, valeur réseau, statut d'occupa-
tion ou peut être utilisée comme une étape du support
(voir p.26 pour plus de
détails).
Figure 29 - Sélection des sources de sorties
Configuration des entrées à la
p.15. N'importe quelle sortie, virtuelle
Les entrées locales correspondent à celles décrites à la section
ou non, peut être utilisée afin de devenir la source d'action d'une autre sortie. Les variables venant du réseau sont celles qui sont
reçues d'un réseau maître (lorsque disponible), et correspondent à la même information dans la section
d'information partagée de
la
p.6.
Le statut d'occupation est déterminé à partir de la liste déroulante de source d'occupation, trouvé à la section
Configuration des
entrées à la
p.15.
section 5.4.6 à la
p.26.
Enfin, l'option d'étape de support est expliquée en détail à la
21
REV. 7.8 / PL-FOC-FLX-C-FR
