5 - Configuration d'un régulateur FlexIO
Pour visualiser de façon plus détaillée la configuration du régulateur FlexIO, double-cliquez sur l'icône correspondant pour
ouvrir sa fenêtre de configuration. Utilisez les menus au coin supérieur gauche de la fenêtre pour naviguer entre les dif-
férentes sections ou double-cliquez simplement sur tout élément de la fenêtre du FlexIO pour aller sur sa page de configu-
ration correspondante.
5.1 - Fenêtre d'accueil du régulateur FlexIO

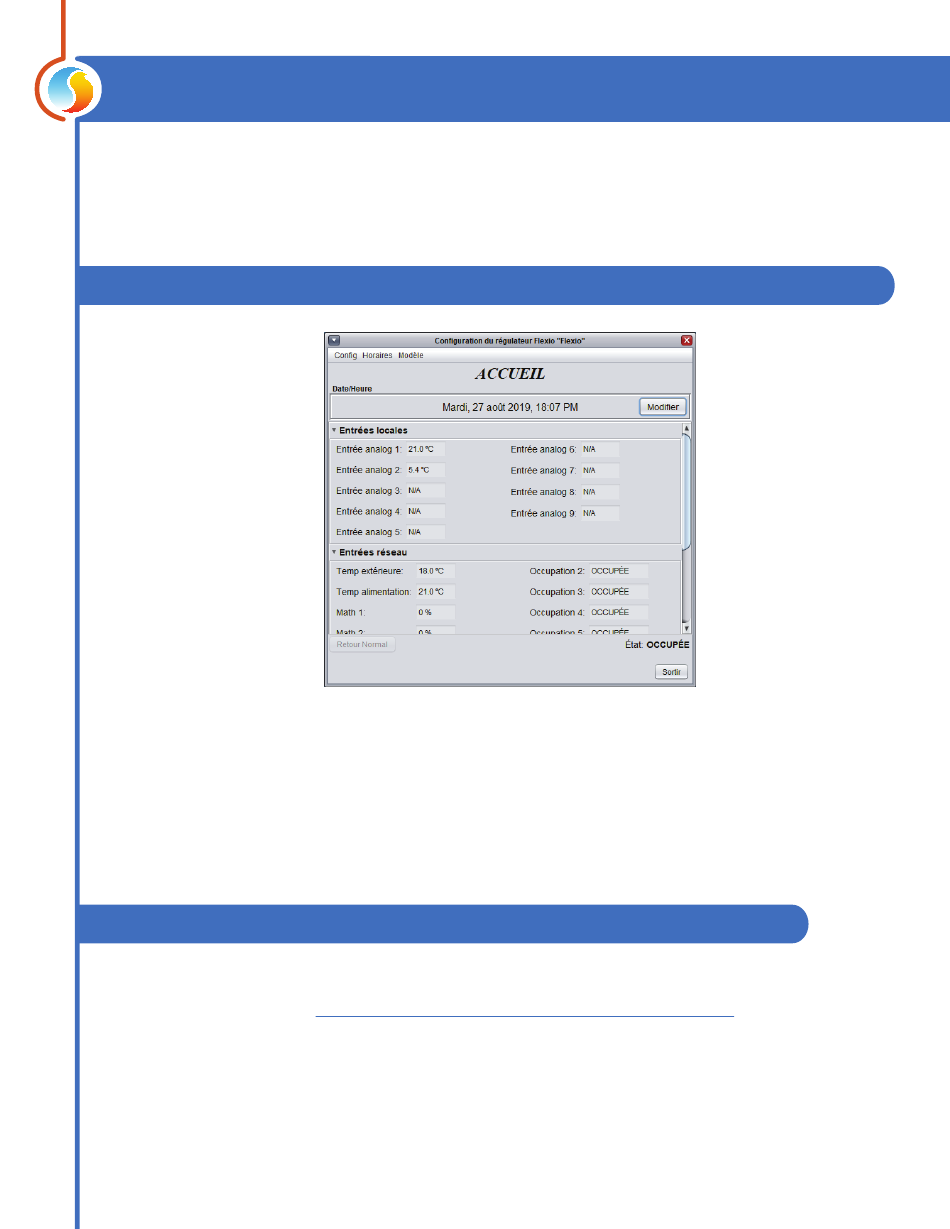

Figure 5 - Fenêtre d'accueil du FlexIO
Cette fenêtre affiche l'état de toutes les entrées et sorties du régulateur FlexIO. Toutes les valeurs afficheront « N/A » (non disponible)
en mode hors-ligne.
Notez que cet écran variera grandement selon les séquences et les choix d'affichage qui sont sélectionnés.
Il y a trois sections dans la fenêtre d'accueil du régulateur FlexIO : Les entrées locales, les entrées réseau et enfin, les sorties. Chaque
section peut être minimisée à l'écran.
5.1.1 - Entrées locales
La section des entrées locales affiche les lectures de toutes les entrées physiques qui sont actuellement activées sur le régulateur
FlexIO. Ils reçoivent d'abord des noms par défaut que vous pouvez modifier comme vous le souhaitez. Ils s'affichent également dans
l'unité de mesure de votre choix
(voir la fenêtre de configuration des entrées p.15 pour plus de
détails).
Notez que si un mode d'entrée est réglé sur « Off », il ne s'affichera pas sur la fenêtre d'accueil.
11
REV. 7.8 / PL-FOC-FLX-C-FR
