DÉFAUT : L'entrée restera dans un état logique de contact
fermé tant que l'entrée reste en court-circuit au neutre.
•
RETENIR : L'entrée restera dans un état logique de contact
fermé pendant le délai défini, à partir du moment où l'entrée
est initialement court-circuitée au neutre. Le délai n'est pas
réinitialisé en cours de décompte, même si le contact devait
être ouvert puis fermé à nouveau. Ceci est utile dans les cas
où un bouton poussoir momentané est nécessaire pour acti-
ver les sorties pour un laps de temps spécifié.
NOTE : Lorsque le délai d'attente expire, l'état d'entrée bas-
cule sur OUVERT, même si le contact est toujours physique-
ment fermé. Le contact doit être ouvert à nouveau afin de
réinitialiser la séquence.

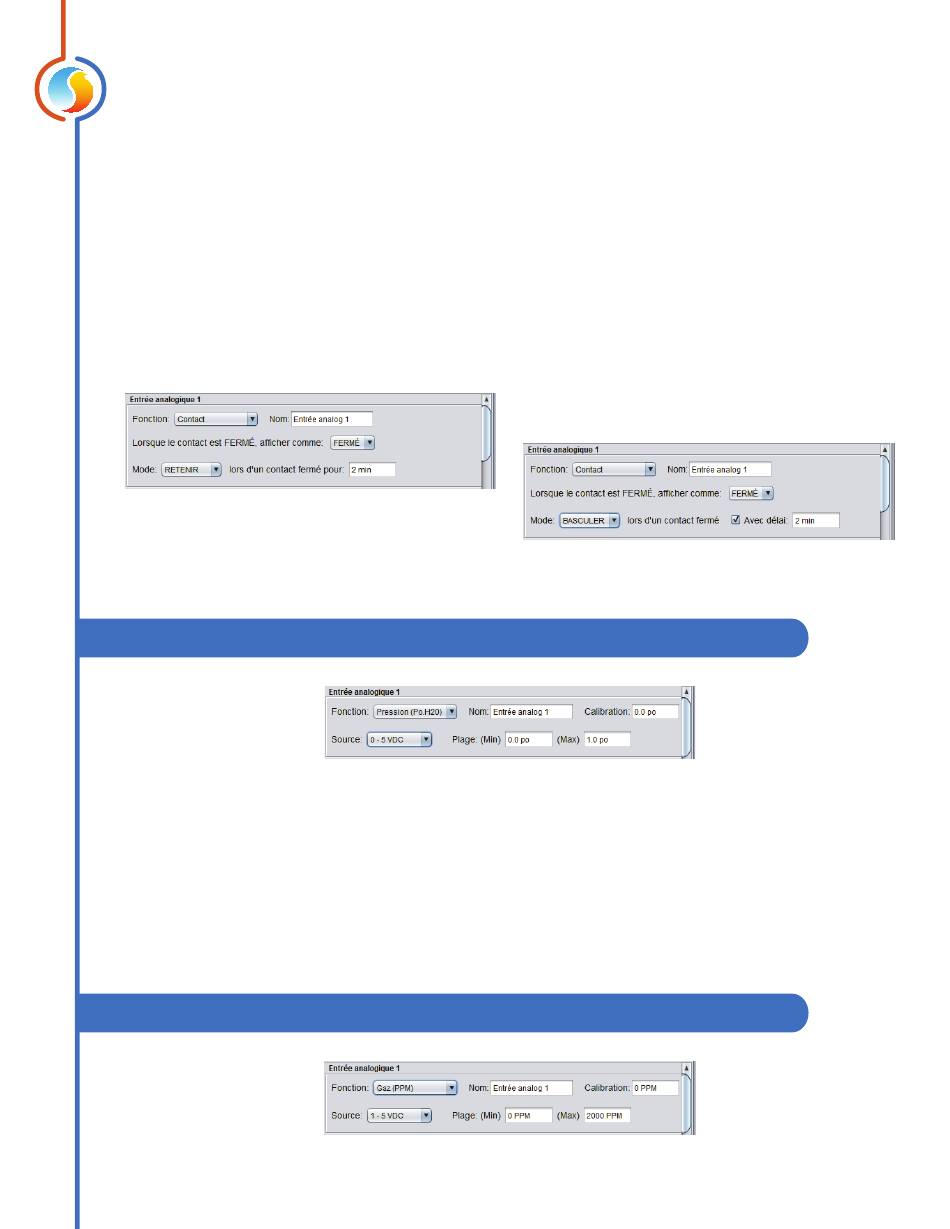

Figure 13B - Entrée en mode contact « RETENIR »
5.3.3 - Mode pression
Il y a trois unités de mesure de pression, pouces de colonne d'eau (''wc), livres par po² (PSI) puis Pascals (Pa). Choisissez l'unité qui
correspond le mieux à votre capteur.
La source d'entrée peut être réglée pour différentes plages de tensions (0-5, 1-5 ou 0.5-4.5 VDC) ou de divers courants (4-20mA,
0-20mA). Vous avez alors la liberté de spécifier les valeurs de pression minimales et maximales que le capteur fournit (valeurs de
pression négative sont autorisées).
Enfin, un champ d'étalonnage est disponible pour faire des ajustements à la lecture comme nécessaire.
5.3.4 - Mode concentration de gaz
REV. 7.8 / PL-FOC-FLX-C-FR
•
BASCULER : L'entrée agit comme un interrupteur à bascule.
Un court-circuit momentané au neutre fermera le contact et
il restera ainsi jusqu'à ce qu'un second court-circuit au neutre
se produise. À ce moment, le contact bascule à un état ouvert.
Ceci est utile dans les cas où un bouton poussoir momen-
tané doit agir comme bouton « Départ/Arrêt ».
•
Sécurité intégrée avec délai : Cette option permet au
contact de l'entrée de revenir à un état ouvert après un laps
de temps spécifié. Ceci est utile dans les cas où un bouton
« Départ/Arrêt » est nécessaire, mais où l'action « Arrêt » est
exigée après un laps de temps spécifié. Il s'agit donc d'une
protection de sécurité.
NOTE : Lorsque la sécurité intégrée avec délai expire, l'état
d'entrée bascule sur OUVERT, même si le contact est toujours
physiquement fermé. Le contact doit être ouvert à nouveau
afin de réinitialiser la séquence.
Figure 14 - Entrée en mode pression
Figure 15 - Entrée en mode concentration de gaz
Figure 13C - Entrée en mode contact « BASCULER »
16
