5 Installation électrique
Utilisez un fil de cuivre adapté avec bornes d'alimentation à pression répertoriées de type à bague ou à
fourche à l'extrémité du conducteur avant de le brancher aux bornes de raccordement. Prévoyez un fil
suffisamment long pour faciliter l'installation.
Il est également possible de raccorder la
BMW Wallbox Plus en monophasé. Pour
cela, connectez les bornes L1, N et PE.
Section de conducteur rigide max. = 16 mm² (6 AWG)
Section de conducteur flexible avec cosse de câble et douille en plastique = 10 mm²
sélectionnez un câble conforme à toutes les prescriptions et normes locales, régionales et nationales
en matière d'installations électriques. Assurez-vous que le courant soit coupé via le disjoncteur avant
de procéder au montage.
Assurez-vous que les tensions dangereuses sont isolées de manière sûre.
22

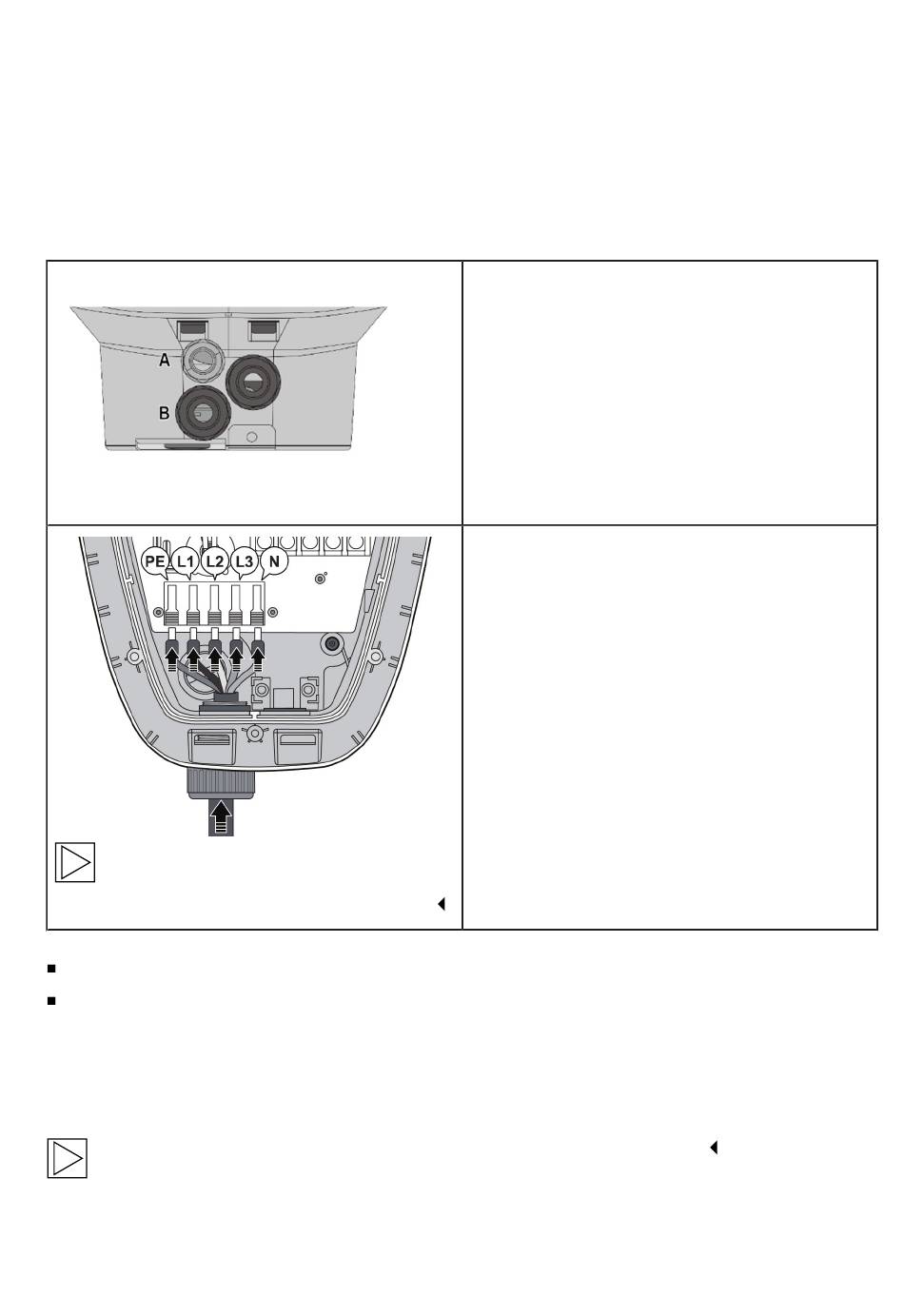

A
Câble de longueur commerciale adaptée
pour fils de signaux, RS-485 (0,75 mm
Le câble RS485 doit être conforme aux
exigences de la norme UL2919.
Diamètre de câble applicable :
de 9 mm à 11 mm
B
Câble d'entrée du courant.
Diamètre de câble applicable :
13 mm vers 20 mm
Connectez chaque borne avec le raccordement
adapté sur le bornier d'entrée. Serrez ensuite
correctement les bornes pour le câble d'entrée.
La longueur dénudée du câble d'entrée
doit être conforme à l'indication dans la
Wallbox.
).
