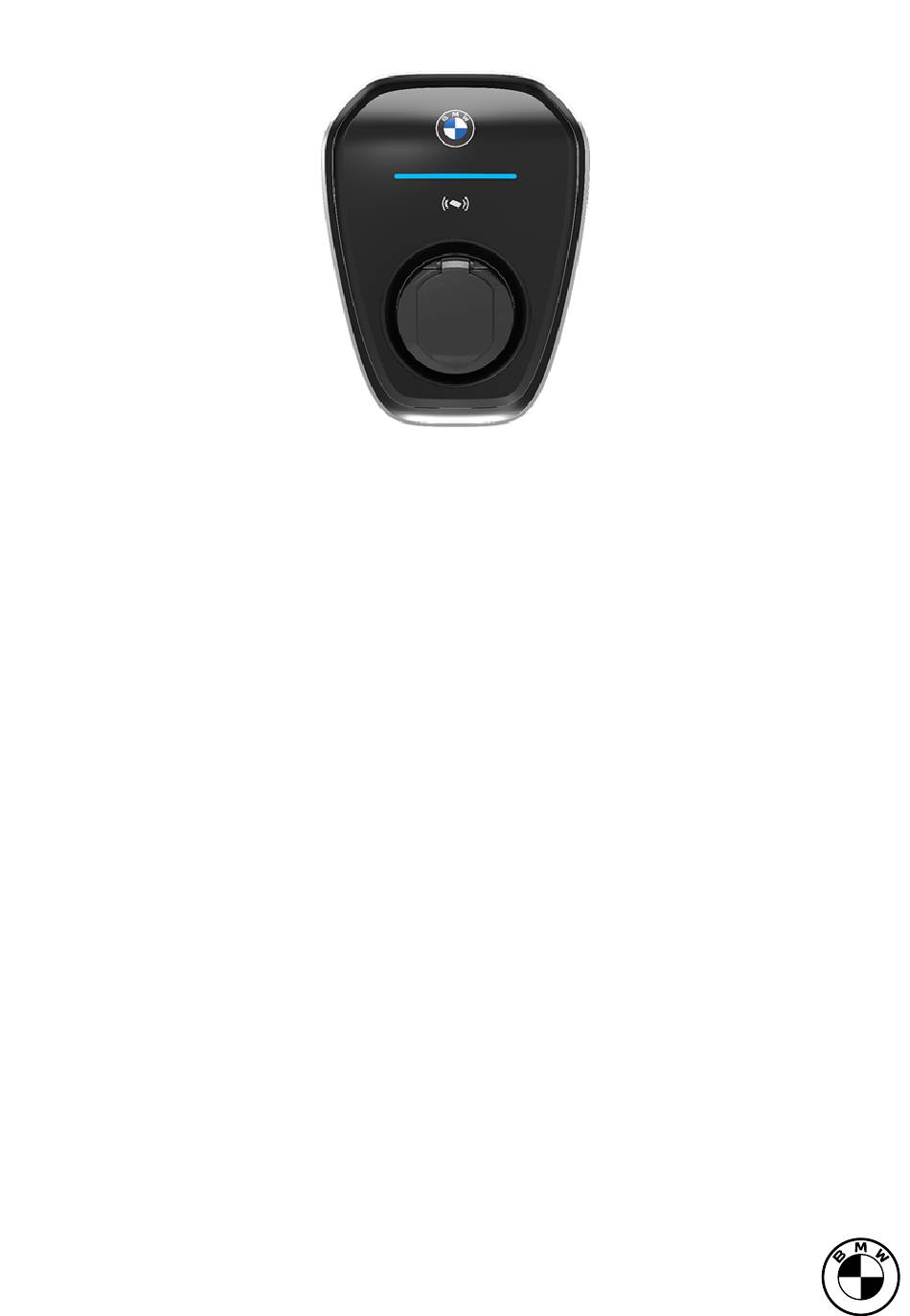

- Page 1 BMW Wallbox Plus MODE D’EMPLOI. ACCESSOIRE D’ORIGINE BMW.
- Page 3 8 Utilisation 9. Informations sur la LED d’état 10. Maintenance 11 Caractéristiques techniques 12 Élimination © 2024 BMW AG, Munich/Allemagne Reproduction, même partielle, uniquement sur autorisation écrite de BMW AG, Munich. Sous réserve de fautes d'impression, d'erreurs et de modifications.
- Page 4 1 Informations Désigne des recommandations destinées à attirer votre attention sur certains dangers. Désigne des recommandations destinées à attirer votre attention sur certaines particularités. Indique la fin de la recommandation ou du texte de mise en garde. 1.1 Consignes de sécurité Veuillez lire attentivement les consignes de sécurité...
- Page 5 Risque lié à l'électricité ! La BMW Wallbox Plus doit être installée, mise en service et entretenue par des électriciens formés, qualifiés et autorisés (1), qui sont entièrement responsables du respect des normes et directives d'installation en vigueur. Veuillez noter qu’une protection supplémentaire contre les surtensions peut être exigée en fonction du véhicule ou des directives nationales.
- Page 6 Veillez à ce que la BMW Wallbox Plus (couvercle du boîtier, pièces intérieures; etc.) ne soit pas endommagée par une manipulation incorrecte. En cas de pluie ou de neige et si la BMW Wallbox Plus est installée à l’air libre, il ne faut pas ouvrir le cache du panneau de raccordement.
- Page 7 L’appareil doit toujours être utilisé en accord avec les conditions ambiantes pour lesquelles il a été conçu. La BMW Wallbox Plus a été développée, fabriquée, testée et documentée sur la base des normes de sécurité applicables. Si vous respectez les instructions, les consignes de sécurité décrites pour l’utilisation conforme à...
- Page 8 Le présent manuel et les fonctions qui y sont décrites s’appliquent aux appareils du type suivant : BMW Wallbox Plus (référence pièce BMW 61 90 5B30092 / 61 90 5A7A8A4) Ce manuel est strictement réservé à du personnel formé. Il s’agit de personnes qui, de par leur formation, leurs compétences et leur expérience, ainsi que leur connaissance des normes applicables,...
- Page 9 1.4 Emballage Gabarit de montage Vis antivol Torx T20 Support de montage Carte de configuration, carte de recharge (2x) Cache de propreté Guide de sécurité (Safety Guide) Vis à bois n° 8 (4x) Raccord de câble M32 Vis de fixation Torx T30 (3 x) Raccord de câble M25 Vis à...
- Page 10 1.5 Garantie Le service BMW peut vous fournir de plus amples informations sur les conditions de garantie. Les situations suivantes ne sont néanmoins pas couvertes par la garantie. Défauts ou dommages causés par des travaux de montage n’ayant pas été réalisés conformément au manuel d’installation de la BMW Wallbox Plus.
- Page 11 2 Présentation 2.1 Éléments d’affichage et de commande 1. Cache de propreté 2. Entrée de la fiche du véhicule 3. Affichage à LED 4. Lecteur RFID 5. Cache central 6. Boîtier...
- Page 12 Wallbox Installation App iOS Wallbox Installation App Android 2. Montage et installation de la BMW Wallbox Plus. Voir chapitres 4 à 7 du présent manuel d’utilisation ou consultez les instructions de montage de la Wallbox Installation App 3. En option : Connexion d’un module Smart-Energy (chapitre 5.1) 4.
- Page 13 - où la BMW Wallbox Plus est exposée à de l’ammoniac ou à des gaz ammoniacaux. - où la BMW Wallbox Plus risque d’être endommagée par la chute d’objets. - où la BMW Wallbox Plus se trouve directement sur le passage de personnes risquant alors de trébucher sur la fiche du véhicule branchée.
- Page 14 Un interrupteur différentiel (RCCB) spécifique doit être raccordé en externe à chaque BMW Wallbox Plus. Aucun autre circuit électrique ne doit être raccordé à ce disjoncteur différentiel. Le disjoncteur différentiel doit au moins être de type A (courant de déclenchement 30 mA).
- Page 15 Lors de la sélection du câble d’alimentation, tenez compte des possibles facteurs de réduction et des températures ambiantes plus élevées dans la zone de raccordement interne de la BMW Wallbox Plus, voir les indications de température des bornes d’alimentation. Dans certaines circonstances, celles- ci peuvent nécessiter une augmentation de la section de câble et une adaptation de la résistance à...
- Page 16 Dans l’idéal, il faudrait entreposer la BMW Wallbox Plus quelques heures sur site avant de procéder au montage. Si ce n'est pas possible, à de basses températures (< 5 °C), il ne faut pas laisser la BMW Wallbox Plus à l’air libre ou dans un véhicule pendant la nuit.
- Page 17 4.2 Positions de montage recommandées Lors du choix de la position de montage, tenez compte de la position de la prise de charge sur votre véhicule et du sens dans lequel vous le stationnez normalement. 4.3 Distances à respecter Respectez les exigences en vigueur en matière d’accessibilité pour la position de montage. L’appareil doit être monté...
- Page 18 4.4 Montage de la BMW Wallbox Plus 1. Ce produit est un appareil fixe monté sur un mur. Il est livré avec un gabarit de montage A permettant de marquer les positions des vis pour le support de montage et pour le support de câble (en option).
- Page 19 4.5 Retrait des capots 5. Retirez le cache de propreté C. 6. Utilisez un tournevis T20 pour retirer les vis avec lesquelles le cache central est fixé. Couple de serrage : 1,4 Nm (12 lb in) 7. Retirez le cache central. Le cache central doit être retiré parallèlement et avec précaution.
- Page 20 8. Pour faciliter l’installation, le cache central peut être fixé au boîtier. Respectez les instructions relatives aux différentes opérations (voir schéma) à effectuer pour mettre le cache central en place. 9. Le schéma montre le cache central à l’état fixé.
- Page 21 4.6 Fixation des vis antivol 10. Le trou pour la vis antivol est recouvert par une étiquette VOID. 11. Vissez fermement la vis antivol G à travers l’étiquette VOID. Couple de serrage 1,2 Nm (10 lb in)
- Page 22 être conforme à l’indication dans la Wallbox. Il est également possible de raccorder la BMW Wallbox Plus en monophasé. Pour cela, connectez les bornes L1, N et PE. Section de conducteur rigide max. = 16 mm² (6 AWG) Section de conducteur flexible avec cosse de câble et douille en plastique = 10 mm²...
- Page 23 Branchez le module Smart-Energy externe de surveillance de la prise courant domestique. La configuration du module Smart-Energy doit s’effectuer dans l’assistant de configuration de la Wallbox Installation App. L’activation des fonctions de charge des BMW Connected Home Charging Services (chapitre 8.6) nécessite le raccordement d’un module Smart-Energy.
- Page 24 Définition : broche 8 = Tx-, 485_* broche 9 = Tx+, 485_* Pour les BMW Connected Home Charging Services, Charge optimisée pour la charge et Charge optimisée pour l'énergie solaire, les modules Smart-Energy suivants peuvent être mis en œuvre : Inepro Pro 380-MOD pour raccordements triphasés Inepro Pro2-MOD pour raccordements monophasés...
- Page 25 5.3 En option – Compensation de la charge de pointe Nécessite un composant externe supplémentaire dédié à la compensation de la charge de pointe et dépendant de l’exploitant du réseau de distribution. Connectez l’interface de compensation de la charge de pointe avec les câbles de raccordement blindés et toronnés ( >...
- Page 26 6. Configuration via le Wallbox Installation App 6.1 Wallbox Installation App La configuration de la BMW Wallbox Plus nécessite l’assistant de configuration dans la Wallbox Installation App. Sans l’exécution avec succès de l’assistant de configuration, aucune recharge n’est possible. L’installateur ou un partenaire de service BMW doit utiliser l’application de service et la Wallbox Installation App pour configurer l’appareil, télécharger l’historique des recharges et le diagnostic, mettre...
- Page 27 L’application est disponible sur tous les app stores compatibles. Wallbox Installation App iOS Wallbox Installation App Android...
- Page 28 7 Mise en service Si l’installateur constate que le levier rouge est tombé/ retombé, veuillez remonter/fixer le levier rouge. Après l’assemblage, l’installateur doit vérifier ce qui suit : Vérifiez si un mouvement du levier rouge entre 0° et 270° est possible. Avant d’installer le cache central, le levier rouge doit être positionné...
- Page 29 Installez et verrouillez le cache de propreté. Un clic bien audible signale la fermeture du panneau avant. La BMW Wallbox Plus doit être connectée avec l’appli My-BMW. Pour ce faire, allez au menu « Charge » dans l’appli My-BMW et sélectionnez « BMW Wallbox Plus ».
- Page 30 8 Utilisation La BMW Wallbox Plus est livrée au départ de l’usine avec le contrôle d’accès via appli désactivé. Veuillez adapter la configuration en conséquence dans la Wallbox Installation App si vous souhaitez utiliser le contrôle d’accès. Vous trouverez des informations supplémentaires à la section 6.
- Page 31 8.1 Lancement de la procédure de charge lorsque le contrôle d’accès est désactivé 1. Branchez le câble de charge à la Wallbox. 2. Raccordez le câble de charge à l’entrée du véhicule. 3. Le véhicule lance automatiquement la procédure de charge.
- Page 32 8.2 Fin de la procédure de charge avec contrôle d’accès désactivé 1. Arrêtez la procédure de charge depuis le véhicule. 2. Débranchez le câble de charge du véhicule. 3. Débranchez le câble de charge de la Wallbox.
- Page 33 8.3 Lancement de la procédure de charge avec contrôle d’accès via carte RFID activé 1. Branchez le câble de charge à la Wallbox. 2. Branchez le câble de charge à l’entrée du véhicule. 3. Maintenez la carte RFID devant le lecteur RFID pour autoriser le contrôle d’accès et démarrer.
- Page 34 8.4 Fin de la procédure de charge avec contrôle d’accès via carte RFID activé 1. Arrêtez la procédure de charge au niveau du véhicule, via l’appli My-BMW ou via la carte RFID. 2. Débranchez le câble de charge du véhicule.
- Page 35 En outre, il est aussi possible d’enregistrer des véhicules pour le contrôle d’accès via la détection automatique de véhicules (Authentification MAC) sur la BMW Wallbox Plus. Avec cette authentification automatique du véhicule, le contrôle d’accès via carte RFID est supprimé.
- Page 36 Info : Les cartes de recharge supplémentaires doivent être conformes à la norme « MIFARE ». 1. La BMW Wallbox Plus doit être allumée. NE PAS brancher le câble de charge au véhicule. Le bandeau à LED devrait être allumé en bleu de manière permanente.
- Page 37 L’arrêt de la charge est confirmé par un bref bip sonore. L’étendue des fournitures de la BMW Wallbox Plus comprend une carte de configuration (Setup Card) préenregistrée permettant d’enregistrer de nouvelles cartes de recharge. Une nouvelle carte de...
- Page 38 8.5.2 Enregistrement de nouveaux véhicules pour le contrôle d’accès via la détection automatique des véhicules (Authentification MAC) 1. La BMW Wallbox Plus doit être allumée. NE PAS brancher le câble de charge au véhicule. Le bandeau à LED devrait être allumé en bleu de manière permanente.
- Page 39 4. Maintenir la carte de configuration (Setup Card) devant le lecteur RFID pour mettre fin au mode d’enregistrement. L’opération est confirmée par un long bip sonore.
- Page 40 Conditions : L’utilisation des BMW Connected Home Charging Services est uniquement possible avec BMW xEV, un ID de compte BMW et l’appli My BMW. Elle nécessite aussi l’installation d’un module Smart Energy. Ce dernier fait déjà partie du pack de recharge de BMW Connected Home ou peut être post-équipé...
- Page 41 La courbe de la puissance de charge de la BMW Wallbox Plus s’adapte de manière dynamique à la consommation restante dans la maison et empêche ainsi toute surcharge au niveau du point de...
- Page 42 My-BMW. L’appli permet en outre la gestion à distance des Connected Home Charging Services et de la BMW Wallbox Plus. Elle permet aussi de consulter et de gérer l’état de charge, qui donne par exemple des informations sur l’énergie actuellement chargée, les cycles de...
- Page 43 Affichage à LED État Bleu, clignotant de gauche à L’initialisation de la BMW Wallbox est en cours. droite L’utilisation de la BMW Wallbox est provisoirement suspendue. Bleu Aucun véhicule n’est connecté, mode veille. Bleu, clignotement lent Le véhicule est en cours de charge.
- Page 44 1. Pas de tension d’alimentation – contrôler le différentiel et le alimenté en électricité. disjoncteur, les activer si nécessaire. 2. Erreur au niveau de la BMW Wallbox – consultez votre concessionnaire. La procédure de charge ne 1. La fiche du véhicule n’est pas correctement branchée –...
- Page 45 11 Caractéristiques techniques Caractéristiques électriques Référence 61 90 5B30092 / 61 90 5A7A8A4 Fiche du véhicule Fiche de type 2 (obturateur) Valeurs en entrée/en sortie 380–415 V~, 32 A, 50/60 Hz, triphasé 110–240 V~, 32 A, 50/60 Hz, monophasé Câblage d’entrée PE, L1, L2, L3, N Système de mise à la terre TN / IT / TT Courant nominal (courant 0 A, 6 A, 10 A, 12 A, 16 A, 20 A, 24 A, 32 A...
- Page 46 Interfaces Affichage Affichage à barres LED Communication Bluetooth Conditions ambiantes Température d'utilisation -40 °C ~ +50 °C Caractéristiques de température Il ne s’agit pas d’un dispositif de sécurité mais uniquement d’une fonctionnalité d’exploitation. La plage de températures indiquée ne doit pas être dépassée. Lorsque la plage de température spécifiée est respectée, l’appareil délivre en continu le courant de charge.
- Page 47 La capacité de charge dépend du véhicule, de l’infrastructure et réglages généraux. La tension doit correspondre à la plaque signalétique. Si la tension d’entrée chute immédiatement en dessous de 80 % en raison d’une tension d’entrée instable, le système s’arrête et peut être redémarré.
- Page 48 12 Élimination Une fois l’appareil correctement mis hors service, il doit être éliminé par le service de maintenance, conformément aux réglementations applicables. Les appareils électriques et électroniques, ainsi que leurs accessoires, doivent être éliminés séparément des déchets ménagers communs. Vous trouverez des informations à ce sujet sur le produit, dans le mode d’emploi ou sur l’emballage.
- Page 50 01 29 5B6F091 10/2024 (V/Z)
