4.4 Montage de la BMW Wallbox Plus
18

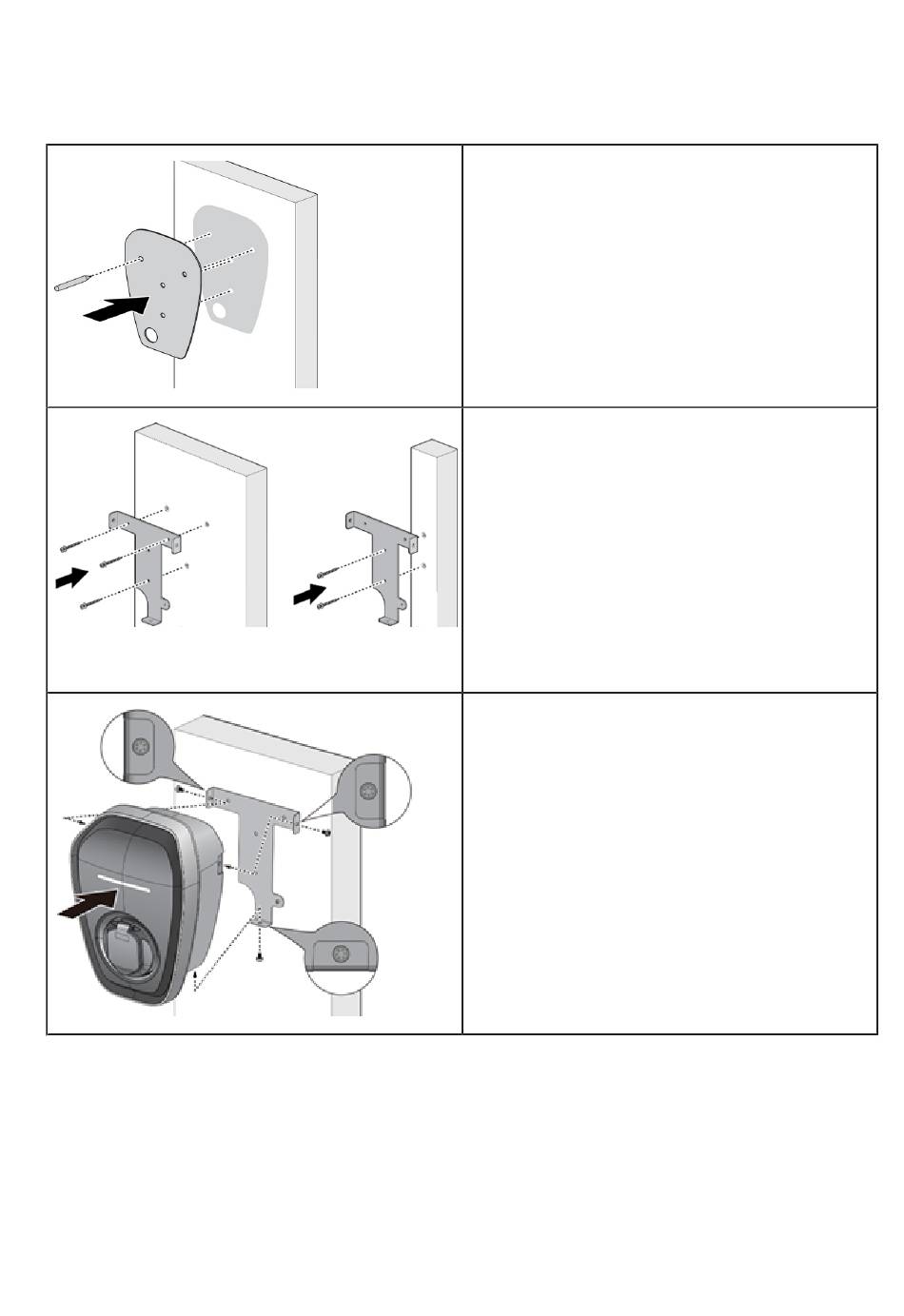

1. Ce produit est un appareil fixe monté sur un
mur. Il est livré avec un gabarit de montage A
permettant de marquer les positions des vis pour
le support de montage et pour le support de
câble (en option).
2. Fixez le support de montage B sur le mur. Le
support de câble est en option et représenté sur
le schéma à des fins de démonstration.
Les types de vis suivants sont recommandés :
- Maçonnerie : Vis à tête extensible 1/4" F.
Couple de serrage : 8,8 Nm (78 lb in)
- Cloisons préfabriquées portées par des poteaux
en bois : Vis à bois D d'une longueur de vis d'au
moins 2".
Couple de serrage : 3 Nm (26 lb in)
3. Alignez les trous des vis sur le support de
montage B et sur le produit.
4. Installez et fixez le produit sur le support de
montage à l'aide des vis Torx T30 E fournies.
Couple de serrage : 1,5 Nm (13 lb in)
