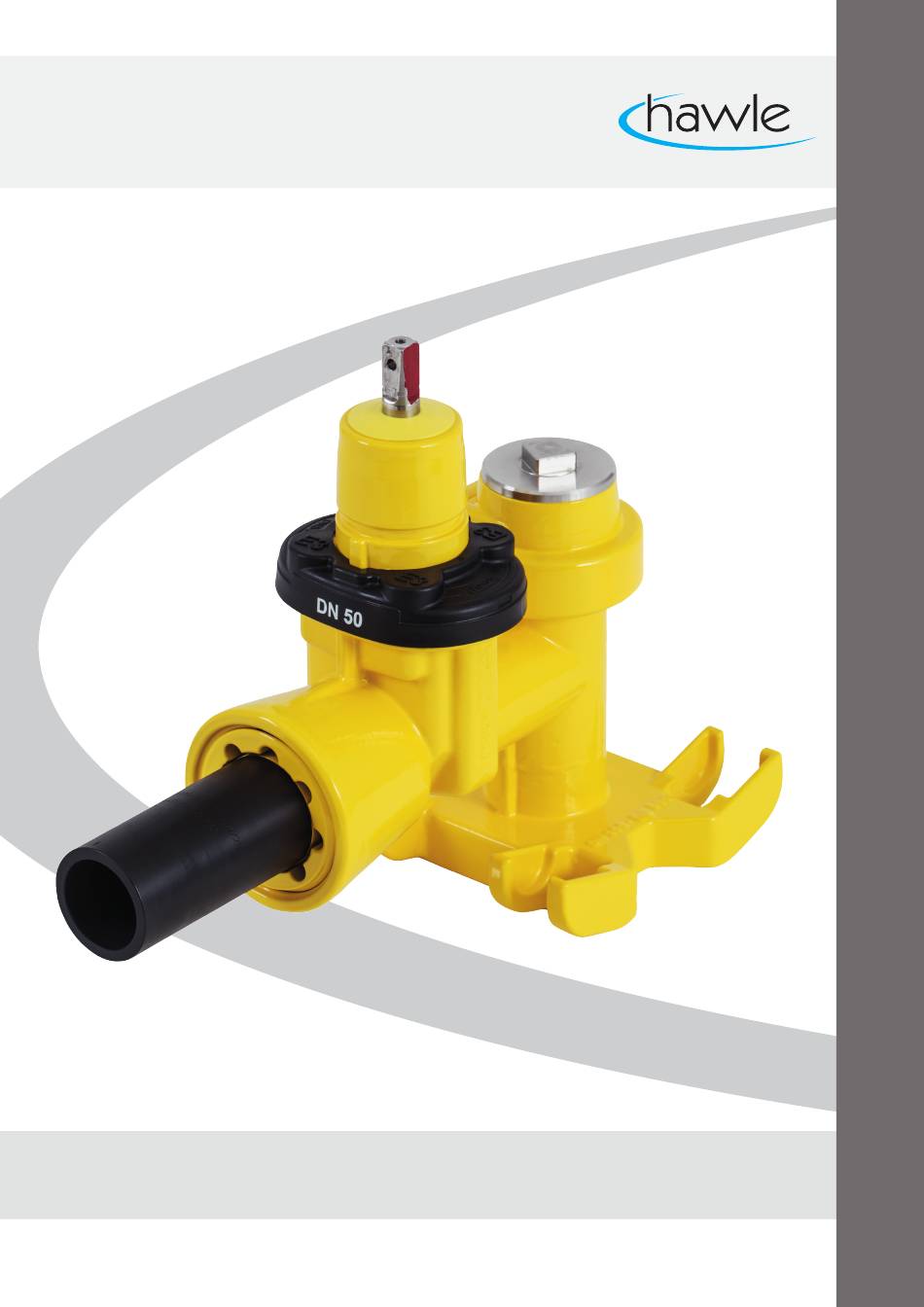

- Page 1 Instructions d'utilisation Vanne de prise ROBUSTO DN 50, PE d 63 mm, en haut, transversal, PN 5®...
- Page 2 Manuel d’utilisation pour le plot de prise universel / la vanne de prise universelle Hawle Table des matières Entreposage, manutention et transport ..............2 Entreposage ........................2 Manutention ........................2 Transport ..........................2 Consignes de sécurité ....................2 Consignes de sécurité d’ordre général ................2 Consignes de sécurité...
- Page 3 Manuel d’utilisation pour le plot de prise universel / la vanne de prise universelle Hawle 1 Entreposage, manutention et transport 1.1 Entreposage L’entreposage des robinetteries avant leur montage doit s’effectuer dans l'emballage d'origine. Lors du transport et de l’entreposage, les robinetteries ne doivent pas être exposées à la lumière du soleil pour une durée prolongée (rayonnement UV).
- Page 4 4 Description du produit Au niveau mondial, Hawle offre la plus large gamme de plots et vannes de prise pour le perçage sous pression et sans pression de conduites principales à partir de la dimension DN 65.
- Page 5 Manuel d’utilisation pour le plot de prise universel / la vanne de prise universelle Hawle Curseur uni-taraudage no. 2705 Curseur uni-taraudage no. 2702 Glissière de taraudage Robusto. Glissière de taraudage Robusto. ar exemple. B. 2726 ar exemple. B. 2735 Glissière taraudeuse Uni-Hawlinger.
- Page 6 Manuel d’utilisation pour le plot de prise universel / la vanne de prise universelle Hawle Tuyau d’échappement de gaz Cloches aveugles Uni complet No 3905 Ar exemple No. 3540 / 3541 Pince de réglage des bulles Pince de réglage des bulles simplement par ex.
- Page 7 Manuel d’utilisation pour le plot de prise universel / la vanne de prise universelle Hawle 5 Montage 5.1 Préparation Les robinetteries sont à soumettre à un contrôle visuel avant le montage. En ce faisant, il faut veiller à l’état parfait du revêtement et à la propreté des surfaces d’étanchéité! - Vérifier que la longueur de l’étrier et le joint...
- Page 8 6 Description produit du programme de brides Le programme de brides Hawle a été conçu pour les robinetteries, les pièces de forme et les tubes avec des dimensions de la bride de raccordement selon SN EN 1092, pour une utilisation dans la construction d’installations et la construction de lignes souterraines.
- Page 9 Figure 3 Figure 4 Figure 5 Figure 6 afin d’éviter des erreurs lors du montage des réductions à brides Hawle n° 8550, les Remarque: brides disposent d’encoches de marquage. (Voir fig. 3) Les marquages doivent se trouver en position verticale.
- Page 10 Manuel d’utilisation pour le plot de prise universel / la vanne de prise universelle Hawle Correct Incorrect 7.3 Démontage du programme de brides Le démontage d’un raccordement à bride est auto-explicatif. 7.4 Couple de serrage du raccordement à bride avec joint GST vis en INOX V2A avec une classe de résistance d’au moins 70...
- Page 11 Manuel d’utilisation pour le plot de prise universel / la vanne de prise universelle Hawle Tableau 1 4.11.2024 Hawle Armaturen AG 10 / 12...
- Page 12 Manuel d’utilisation pour le plot de prise universel / la vanne de prise universelle Hawle 7.5 Tableau des dimensions de brides Kommentiert [MB1]: Tabelle ist auf Deutsch 8 Entretien Les plots de prise universels sont conçus pour une utilisation sans maintenance.
