4
Connexion de communication
■ Pour en savoir plus sur les signaux et les protocoles, consulter les sections XPR serial RS-422
communications (Communications XPR série RS-422) et Serial RS-422 and EtherCAT commands
(Commandes série RS-422 et EtherCAT) dans le CNC Communication Protocol for the XPR Cutting
System (Protocole de communication CNC pour le système de coupe XPR) (809810)
■ Afin d'utiliser Contrôle de la tension de l'arc (AVC) avec un système de coupe en série RS-422,
connectez la broche 5 et la broche 6 à J4 sur l'extension PCB pour accéder à la tension d'arc estimée.
Pour plus d'informations sur la configuration de l'échelle de sortie de la tension d'arc par l'intermédiaire
d'une interface série ou d'une interface de type EtherCat, consulter le CNC Communication Protocol
for the XPR Cutting System (Protocole de communication CNC pour le système de coupe XPR)
(809810).
■ Pour plus de détails sur le brochage des câbles, voir
série RS-422 à la page
■ Pour obtenir les longueurs des câbles, se reporter à
484.
■ Hypertherm recommande une distance minimale de 1 m entre la source de courant plasma et les
autres composants du système, ou entre la source de courant plasma et un obstacle.
1
Extrémité A (mâle) vers l'alimentation du plasma (connecteur série supérieur, J12)
2
Extrémité B (mâle) à CNC
Se connecter à la source de courant plasma avec la
série RS-422
Le câble série RS-422 relie l'alimentation du plasma à d'autres composants pour le transfert de données.
Avant de commencer:
■
Retrait des panneaux externes des composants du système à la page 112
174
177.

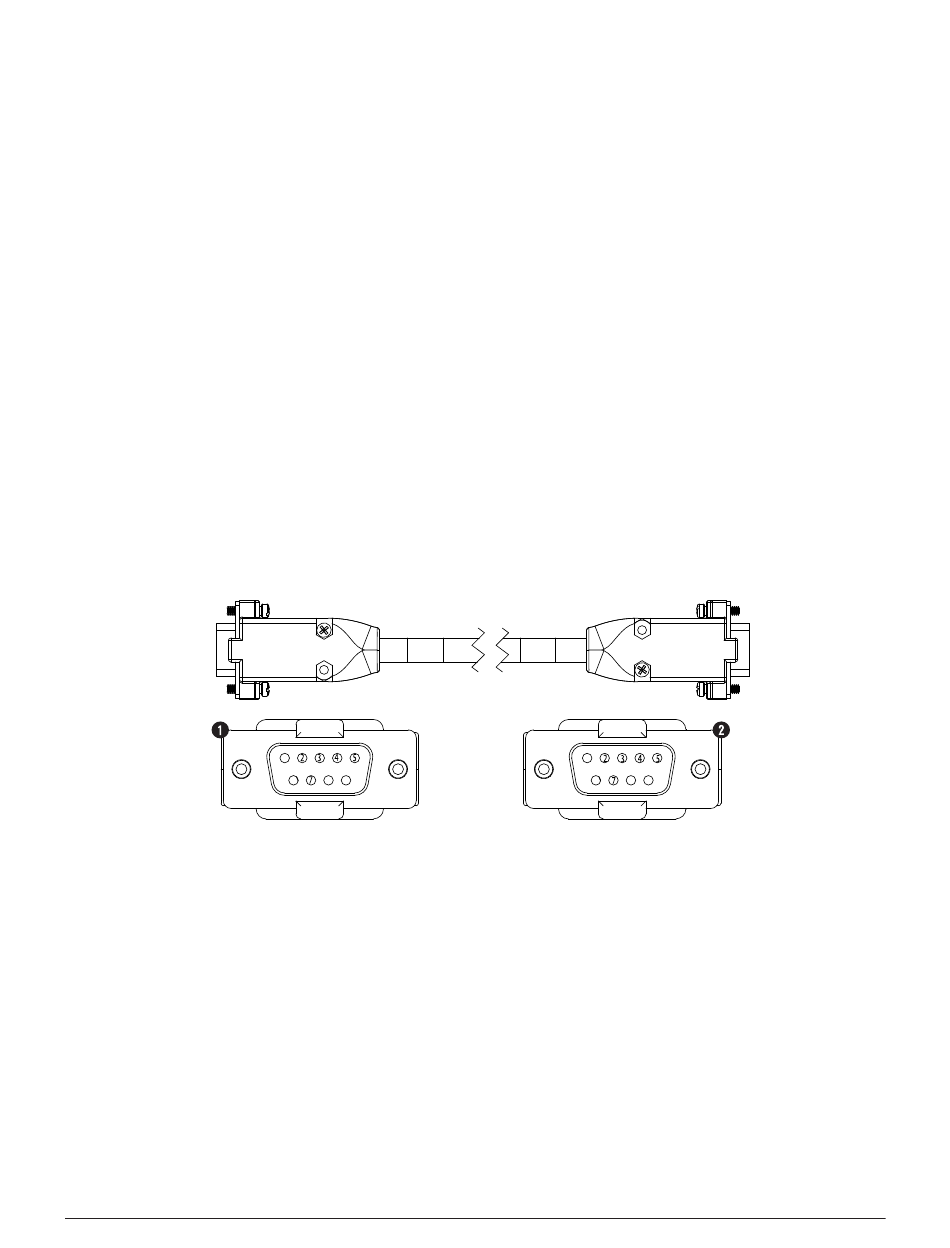

Figure 42 - Câble série RS-422
811530FR
Brochage pour les câbles d'interface
Câble d'interface série de la CNC à la page
Manuel d'instructions
XPR460®
