Installation

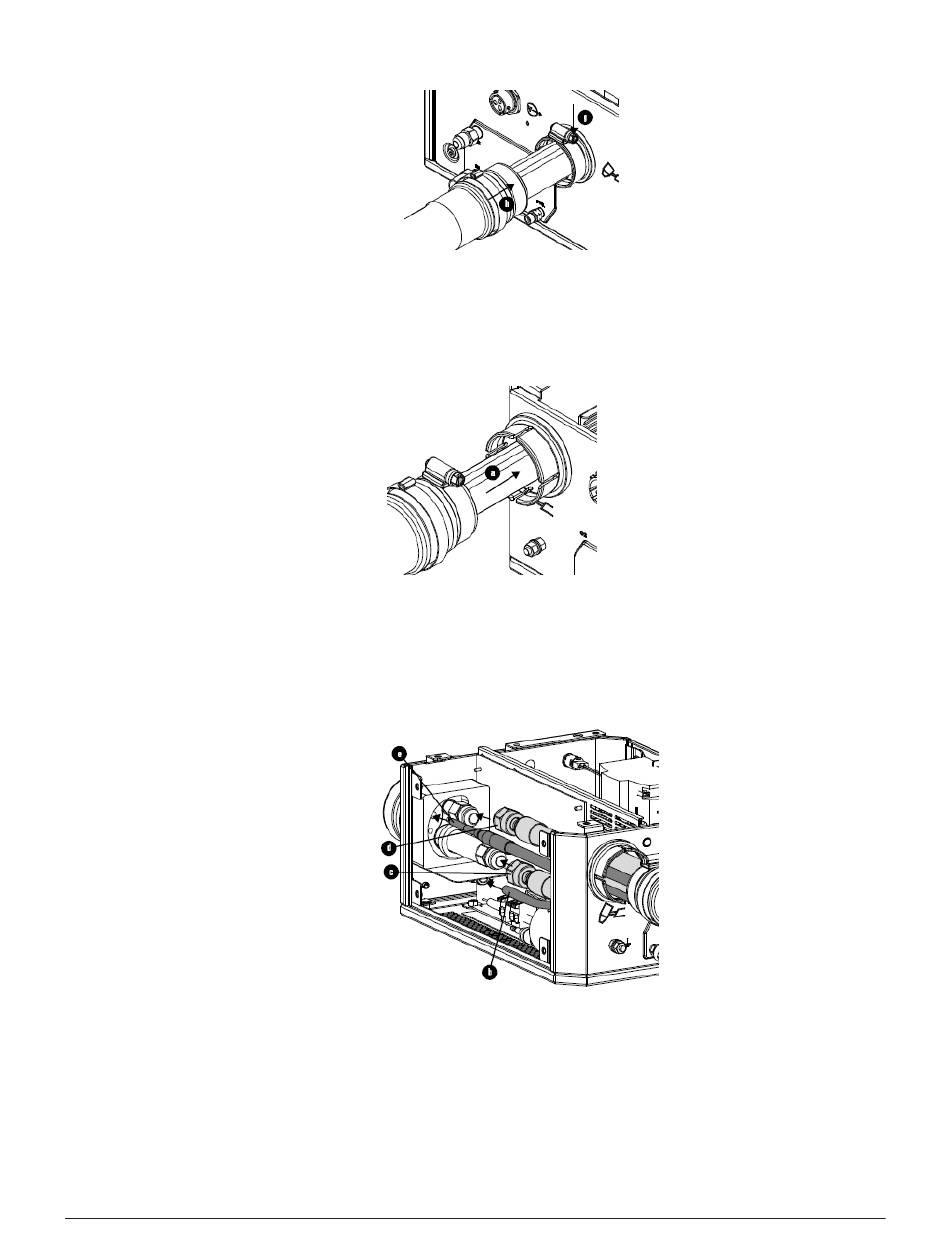

h. Placer le coupleur d'ensemble sur le collier de la console et serrer le collier de serrage.
2. Connecter l'ensemble d'arc pilote, de liquide de refroidissement et d'eau de protection à la console
TorchConnect :
a. Faites passer l'ensemble d'arc pilote, de liquide de refroidissement et d'eau de protection à
travers le collier sur la console TorchConnect.
b. Placer le connecteur du tuyau d'eau de bouclier dans le raccord à emboîter, pousser jusqu'à
ce qu'il s'arrête, soit environ 13 mm.
c. Connecter le tuyau de retour du liquide de refroidissement avec les bandes rouges au raccord
de retour du liquide de refroidissement avec la bande rouge.
d. Connecter le tuyau d'alimentation en liquide de refroidissement avec les bandes vertes au
raccord d'alimentation en liquide de refroidissement avec la bande verte.
