Installation
5. Pour faciliter l'accès, retirez le panneau isolant supérieur en le déplaçant horizontalement avant de
connecter le câble de l'arc pilote.
6. Connectez le câble de l'arc pilote à la console de connexion au gaz de la source de courant plasma.
L'écrou du serre-câbles sur le câble de l'arc pilote n'est pas
nécessaire pour cette connexion. Retirez l'écrou du câble et serrez le
serre-câbles sur le panneau de la console de raccordement des gaz.

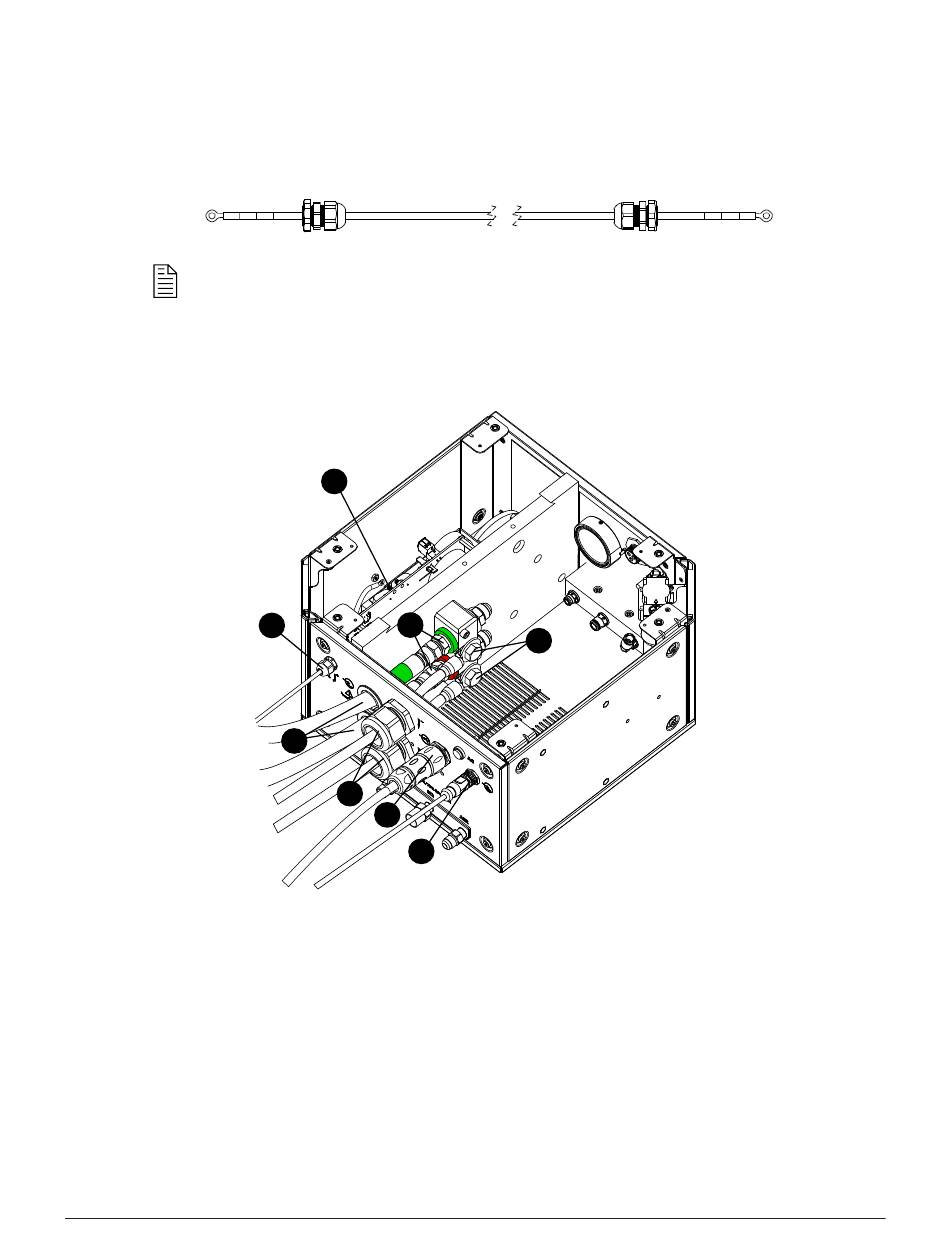

Figure 30 - Connexions terminées pour la console de raccordement des gaz
1
Tuyaux d'alimentation de liquide de refroidissement (vert) et retour du liquide de refroidissement (rouge)
2
Câble d'alimentation, 120V c.a.
3
Câble CAN
4
Câbles négatifs
5
Câble de l'arc pilote
130
5
1
5
1
4
2
3
811530FR
4
Manuel d'instructions
XPR460®
