- Page 1 85 EVO Notice originale URBANGLIDE est une marque importée par la société PACT GROUP, Localisée au 29 Promenade Michel Simon - 93160 Noisy Le Grand - France...
- Page 2 Sécurité et précaution Respecter et lire les instructions de ce manuel sur les méthodes d’utilisation, notamment l’allumage, le démarrage, le freinage, l’entretien et l’entreposage. Veuillez prendre connaissance des risques et des conseils de sécurité présent dans le manuel. L’utilisation d’un produit électrique peut être dangereux si l’utilisateur n’est pas vigilant.
- Page 3 En cas d’accident, se mettre en sécurité et mettre un gilet jaune pour être repéré sur la chaussée, éteindre la trottinette et prévenir les secours. La vitesse maximum de la trottinette (25 km/h) peut varier suivant le poids de l’utilisateur, les conditions météo et l’inclinaison de la route.
- Page 4 YouTube : URBANGLIDE CHANNEL. L’utilisation de ce type de produit sur de longue durée peut entrainer des vibrations qui peuvent être désagréable, faites des pauses régulièrement.
- Page 5 • Listing des pièces sujettes à usure : Certaines pièces nécessitent un remplacement suivant le degré d’usure et son temps d’utilisation, vous pouvez vous procurer les pièces détachées à l’adresse suivante (Section RIDE - 85 EVO) : urbanglide.com Critères de Critère...
- Page 6 Conseils d’utilisation Il est déconseillé de rouler Lorsque vous roulez sur un Descendez de votre trottinette sous la pluie ou dans de terrain instable et peu praticable, lorsque vous passez dans une porte, mauvaise condition réduisez votre vitesse. dans un ascenseur ou des escaliers. climatique.
- Page 7 Il est interdit de rouler sur la Lorsque vous tournez, Ne roulez pas dans une flaque route avec votre trottinette ralentissez pour éviter tout d’eau de plus de 2cm de électrique. risque de chute. hauteur. Il est interdit de monter à deux sur N’appuyez pas sur l’accélérateur Evitez les obstacles votre trottinette.

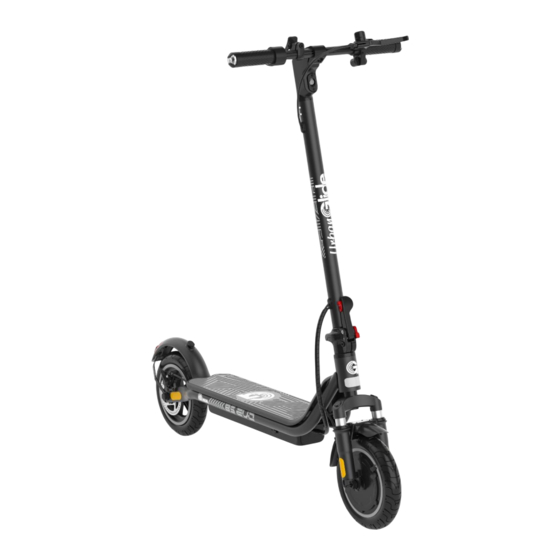

- Page 8 Aperçu du produit Roue motrice Roue arrière Suspension Frein à disque Système de pliage Avertisseur sonore Accélérateur Port de charge Ecran Plaquette arrière Levier de frein Accroche de pliage...
- Page 9 Les étapes du pliage 1. Éteignez la trottinette et rangez la béquille. 2. Appuyer sur le bouton situé sur le loquet et tirez ce dernier puis pliez la trottinette. 3. Continuez à plier jusqu’à ce que le crochet situé sur le guidon soit enclenché dans l’ouverture prévue à...
- Page 10 Les étapes du depliage 1. Pour déplier la trottinette, il faut d’abord mettre la trottinette droite puis appuyer sur le garde-boue pour décrocher le crochet, maintenir le plateau, lever le guidon jusqu’à l’emplacement de la potence et fermer le loquet de pliage/dépliage. Utilisation de l’écran Affiche la vitesse à...
- Page 11 Utilisation du bouton On/Off : 1. L'indicateur de batterie indique en temps réel le niveau de batterie restant. 2. Pour mettre la trottinette en marche, appuyez et maintenez le bouton On/Off pendant 3 secondes. Pour éteindre la trottinette, appuyez sur 2 secondes. 3.
- Page 12 Maintenance potence/frein 1. Si vous sentez que les freins sont trop serrés, veuillez utiliser la clé hexagonale M5 pour desserrer les vis de la plaque sur le frein à disque, ramener le câble de frein pour que la longueur soit légèrement plus courte, et bloquer les vis de la plaque ;...
- Page 13 Code erreurs En préambule, il est recommandé de vérifier les faisceaux lumineux (câbles) pour chaque erreur. ERREUR PROBLEME Défaut communication Défaut carte mère, câble de communication endommagé. Défaut accélérateur Vérifiez que la gâchette d'accélération est en bon état. Défaut frein Système de freinage en défaut, endommagé.
- Page 14 Dépannage Problème Causes possibles Solutions Chargez votre batterie et vérifiez que votre La batterie n’est pas chargée chargeur affiche une lumière rouge. Votre produit ne fonctionne pas. Les câbles de connexion sont Vérifiez que tous les câbles sont bien branchés et débranchés.
- Page 15 Vous retrouverez aussi de nombreuses vidéos tutoriels concernant l’entretien et la maintenance de votre produit sur notre chaîne YouTube : UrbanGlide Channel Enfin, n’hésitez pas à nous suivre sur nos réseaux sociaux Instagram et Facebook afin de suivre notre actualité.
- Page 16 85 EVO Original notice URBANGLIDE is a brand imported by the company PACT GROUP, Located at 29 Promenade Michel Simon - 93160 Noisy Le Grand - France...
- Page 17 Safety and precaution Follow and read the instructions in this manual on operating procedures, including ignition, starting, braking, maintenance and storage. Please read the risks and safety advice in the manual. The use of an electrical product can be dangerous if the user is not vigilant.
- Page 18 • General use City traffic involves crossing many obstacles, such as sidewalks or steps. It is recommended to avoid jumping obstacles. It is important to anticipate and adapt your trajectory and speed to those of a pedestrian before crossing these obstacles. It is also recommended to get out of the vehicle when these obstacles become dangerous due to their shape, height or the risk of skidding they present.
- Page 19 Before each use, please check that the wheels are free from obstruction, that the brakes are working. In order to make certain basic adjustments, in particular the play of the brake control, come and discover our tutorial videos available on our YouTube channel: URBANGLIDE CHANNEL.
- Page 20 Listing of parts subject to wear: Some parts require replacement depending on the degree of wear and tear and the time of use, you can obtain spare parts at the following address (Section RIDE - 85 EVO) : urbanglide.com Replacement...
- Page 21 Tips for use It is not advisable to drive in When riding on unstable and Get off your scooter when you go the rain or in bad weather impassable terrain, reduce your through a door, lift or stairs. conditions. speed. For your safety, do not Do not stand on the mudguard Leave both hands on your...
- Page 22 It is forbidden to ride on the When turning, slow down to Do not ride in a puddle more road with your electric avoid any risk of falling. than 2cm high. scooter. It is forbidden to ride in two on your Do not depress the accelerator Avoid obstacles when scooter.
- Page 23 Product overview Drive wheel Rear wheel Suspension Disc brake Folding system Horn Accelerator Load port Screen Rear pad Brake handle Folding hook...
- Page 24 Folding steps 1. Turn off the scooter and put away the handle lever. 2. Press and pull the button on the latch and fold the scooter. 3. Continue to fold until the hook on the handlebars engages in the opening on the mudguard. 4.
- Page 25 Unfolding steps To unfold the scooter, first put the scooter on straight and then press the mudguard to release the hook, hold the chainring, lift the handlebars to the stem position and close the folding/unfolding latch. Using the screen Use of the button On/Off : 1.
- Page 26 Handlebar mounting 2. Fix the handlebars with the 4 screws provided. Use the M3 spanner to 1. Insert the handlebars into the stem without attach the handlebars to your scooter. Make sure it is secure and the jamming the power cables. handlebars are stable before using your scooter.
- Page 27 Error code As a preamble, it is recommended to check the light beams (cables) for each error. ERROR PROBLEMS Failure to communicate Motherboard fault, damaged communication cable. Accelerator defect Check that the throttle trigger is in good condition. Brake defect Faulty braking system, damaged.
- Page 28 Troubleshooting Problem Possible cause Solution Charge the battery, check if the red The battery is not charged. light is on. It does not work Connections or cables are Check that the battery is firmly seated disconnected. in the product Charge the battery, check if the red The battery needs to be charged.
- Page 29 You will also find many tutorial videos concerning the maintenance of your product on our YouTube channel: UrbanGlide Channel Finally, do not hesitate to follow us on our social networks Instagram and Facebook to follow our news. You can find the latest update of this manual in digital format by logging on to our website: www.urbanglide.com...
- Page 30 85 PLUS Documento original URBANGLIDE es una marca importada por PACT GROUP, Ubicado en 29 Promenade Michel Simon - 93160 Noisy Le Grand - Francia...
- Page 31 Seguridad y precaución Siga y lea las instrucciones de este manual sobre los procedimientos operativos, incluidos el encendido, el arranque, el frenado, el mantenimiento y el almacenamiento. Lea los riesgos y los consejos de seguridad del manual. El uso de un producto eléctrico puede ser peligroso si el usuario no está...
- Page 32 Es su responsabilidad conducir el scooter eléctrico con buen criterio para reducir el riesgo de lesiones. No utilice el scooter eléctrico bajo la influencia de drogas, alcohol o medicamentos que puedan afectar a su juicio. Utilice el sentido común para detectar y evitar peligros que supongan un riesgo para usted, los demás y la propiedad ajena cuando utilice su scooter eléctrico.
- Page 33 Para realizar ciertos ajustes básicos, en particular el juego del control de freno ven y descubre nuestros videos tutoriales disponibles en nuestro canal de YouTube: URBANGLIDE CHANNEL. El uso de este tipo de productos durante un período prolongado puede causar vibraciones que pueden ser desagradables, tome descansos regularmente.
- Page 34 Lista de piezas sujetas a desgaste: Algunas piezas requieren ser reemplazadas dependiendo del grado de desgaste y el tiempo de uso, puede obtener las piezas de repuesto en la siguiente dirección (Sección RIDE - 85 EVO) : urbanglide.com Criterios de Criterios de Método de...
- Page 35 Cómo utilizarlo No se recomienda conducir Cuando conduzca por terrenos Bájate del patinete cuando pases por con lluvia o malas condiciones inestables e intransitables, una puerta, en un ascensor o en las meteorológicas. reduzca la velocidad. escaleras. Por su seguridad, no acelere No se ponga sobre el Cuando conduzcas, mantén en los tramos de bajada.
- Page 36 Está prohibido conducir su Al girar, reduzca la velocidad No conduzcas en un charco de patinete eléctrico en la para evitar el riesgo de caída. agua de más de 2 cm de carretera. altura . Está prohibido circular con dos No pise el acelerador cuando no esté...
- Page 37 Presentación del producto Rueda motriz Rueda trasera Suspensión Freno de disco Sistema de plegado Cuerno Acelerador Puerto de carga Pantalla Pastilla de frenos Maneta de freno Gancho plegable...
- Page 38 Los pasos de plegado 1. Apaga el scooter y guarda la muleta. 2. Presiona y tira del botón del pestillo y dobla el scooter. 3. Continúe doblando hasta que el gancho del manillar se enganche en la abertura del guardabarros. 4.
- Page 39 Los pasos del despliegue Para desplegar el scooter, primero ponlo derecho y luego presiona el guardabarros para liberar el gancho, sostén el plato, levanta el manubrio a la posición de la potencia y cierra el pestillo de plegado/desplegado. Uso de la pantalla 1 Muestra la velocidad a la que se viaja Encienda la luz delantera: Para hacer esto, presione brevemente el botón dos veces.
- Page 40 Montaje en el manillar 1. Inserte el manillar en la potencia 2. Fijar el manubrio con los 4 tornillos suministrados. Use la sin atascar los cables de llave inglesa M3 para fijar el manubrio a su scooter. alimentación. Asegúrate de que esté seguro y que el manillar esté estable antes de usar tu scooter.
- Page 41 Código de error Como preámbulo, se recomienda comprobar los haces de luz (cables) para cada error. ERROR PROBLEMAS Falta de comunicación Fallo de la placa base, cable de comunicación dañado. Defecto del acelerador Compruebe que el gatillo del acelerador esté en buen estado. Defecto de los frenos Sistema de frenos defectuoso, dañado.
- Page 42 Solución de problemas Problema Posible causa Solución Cargue la batería, revise si la luz roja está La batería no está cargada. encendida. No funciona Las conexiones o cables están Revise que la batería esté bien conectada desconectados. al producto. Cargue la batería, revise si la luz roja está La batería necesita ser cargada.
- Page 43 También encontrará muchos vídeos tutoriales sobre el cuidado y el mantenimiento de su producto en nuestro canal de YouTube : UrbanGlide Channel Por último, no dudes en seguirnos en nuestras redes sociales Instagram y Facebook para estar al día de nuestras novedades.
- Page 44 85 EVO Documento original URBANGLIDE é uma marca importada pelo PACT GROUP, Localizado em 29 Promenade Michel Simon - 93160 Noisy Le Grand - França...
- Page 45 Segurança e precaução Observar e ler as instruções deste manual sobre métodos de operação, incluindo ignição, arranque, travagem, manutenção e armazenamento. Por favor, esteja atento aos perigos e dicas de segurança do manual. A utilização de um produto eléctrico pode ser perigosa se o utilizador não for cuidadoso.
- Page 46 • Uso geral Conduzir na cidade envolve atravessar muitos obstáculos, tais como calçadas e degraus. Recomenda-se evitar saltar por cima de obstáculos. É importante antecipar e adaptar a sua trajectória e velocidade às de um peão antes de atravessar estes obstáculos. Também é recomendado sair do veículo quando estes obstáculos se tornam perigosos devido à...
- Page 47 A fim de fazer alguns ajustes básicos, em particular o jogo do controlo de travagem, descubra os nossos vídeos tutoriais disponíveis no nosso canal YouTube: URBANGLIDE CHANNEL. A utilização deste tipo de produto durante um longo período de tempo pode causar vibrações que podem ser desagradáveis, fazer pausas regularmente.
- Page 48 • Listagem de peças sujeitas a desgaste : Algumas peças necessitam de substituição em função do grau de desgaste e do tempo de utilização, pode obter peças sobressalentes no seguinte endereço (Secção RIDE - 85 EVO) : urbanglide.com Critérios de Critérios de...
- Page 49 Cómo utilizarlo No se recomienda conducir Cuando conduzca por terrenos Bájate del trotinete cuando pases por con lluvia o malas condiciones inestables e intransitables, una puerta, en un ascensor o en las meteorológicas. reduzca la velocidad. escaleras. Por su seguridad, no acelere No se ponga sobre el Cuando conduzcas, mantén en los tramos de bajada.
- Page 50 Está prohibido conducir su Al girar, reduzca la velocidad No conduzcas en un charco de trotinete eléctrico en la para evitar el riesgo de caída. agua de más de 2 cm de altura. carretera. Está prohibido circular con dos No pise el acelerador cuando no esté Evite los obstáculos al personas en su trotinete.
- Page 51 Visão Geral Roda motriz Roda traseira Suspensão Travão de disco Sistema de dobragem Trompa Acelerador Porto de carregamento Ecrã Pastilha de freio Alavanca de freio Gancho dobrável...
- Page 52 Os passos dobráveis 1. Desligue a scooter e guarde a muleta. 2. Premir e puxar o botão no trinco e dobrar a scooter. 3. Continuar a dobrar até que o gancho do guiador se envolva na abertura do guarda-lamas. 4. Pode transportar a sua scooter com uma ou ambas as mãos, como se mostra no diagrama abaixo. ATENÇÃO: Não belisque os dedos ao dobrar a scooter! Para manter a sua scooter no modo dobrado, traga o gancho do lado esquerdo do guiador para o gancho do guarda-lamas traseiro da sua scooter.
- Page 53 Os passos do desdobramento 1. Para desdobrar a scooter, primeiro colocar a scooter a direito e depois pressionar o guarda-lamas para soltar o gancho, segurar o anel da corrente, levantar o guiador para a posição de haste e fechar o trinco dobrável/desdobrável. Usando a tela 1 Mostra a velocidade a que está...
- Page 54 Montagem com guiador 2. Fixar o guiador com os 4 parafusos fornecidos. Use a chave 1. Inserir o guiador na haste sem M3 para fixar o guiador à sua scooter. Certifique-se de que encravar os cabos de alimentação. está seguro e de que o guiador está estável antes de usar a sua scooter.
- Page 55 Código de erro Como preâmbulo, recomenda-se verificar os feixes de luz (cabos) para cada erro. ERRO PROBLEMAS Falta de comunicação Falha da placa-mãe, cabo de comunicação danificado. Defeito do acelerador Verifique se o gatilho do acelerador está em boas condições. Defeito do freio Sistema de travagem defeituoso, danificado.
- Page 56 Resolução de problemas Problema Causa possível Solução Carregue a bateria, verifique se a luz A bateria não está carregada. vermelha está acesa. Não funciona As conexões ou cabos podem estar Verifique se a bateria se encontra bem desconectados. colocada no produto. Carregue a bateria, verifique se a luz Necessita de carregar a bateria.
- Page 57 También encontrará muchos vídeos tutoriales sobre el cuidado y el mantenimiento de su producto en nuestro canal de YouTube : UrbanGlide Channel Por último, no dudes en seguirnos en nuestras redes sociales Instagram y Facebook para estar al día de nuestras novedades.
- Page 58 Suscribimos PACT GROUP por la presente declaramos que el producto/ Nós subescrevemos PACT GROUP declaramos por a presente que o produto. Modèle/Model/Modelo: URBANGLIDE 85 EVO Type/Tipo : Trottinette électrique/Electric scooter/Patinete eléctrico/Trotinete eléctrica Fonction/ Función/ Função : Trottinette pour transport individuel 250W/ Electric scooter for individual transport 250W/Patinete eléctrico para transporte individual 250W/Trotinete eléctrica para trasporte...
