Si l'axe s'avère trop long, raccourcir chaque élément d'extrémité (repère 2) de la moitié de la longueur surperflue.

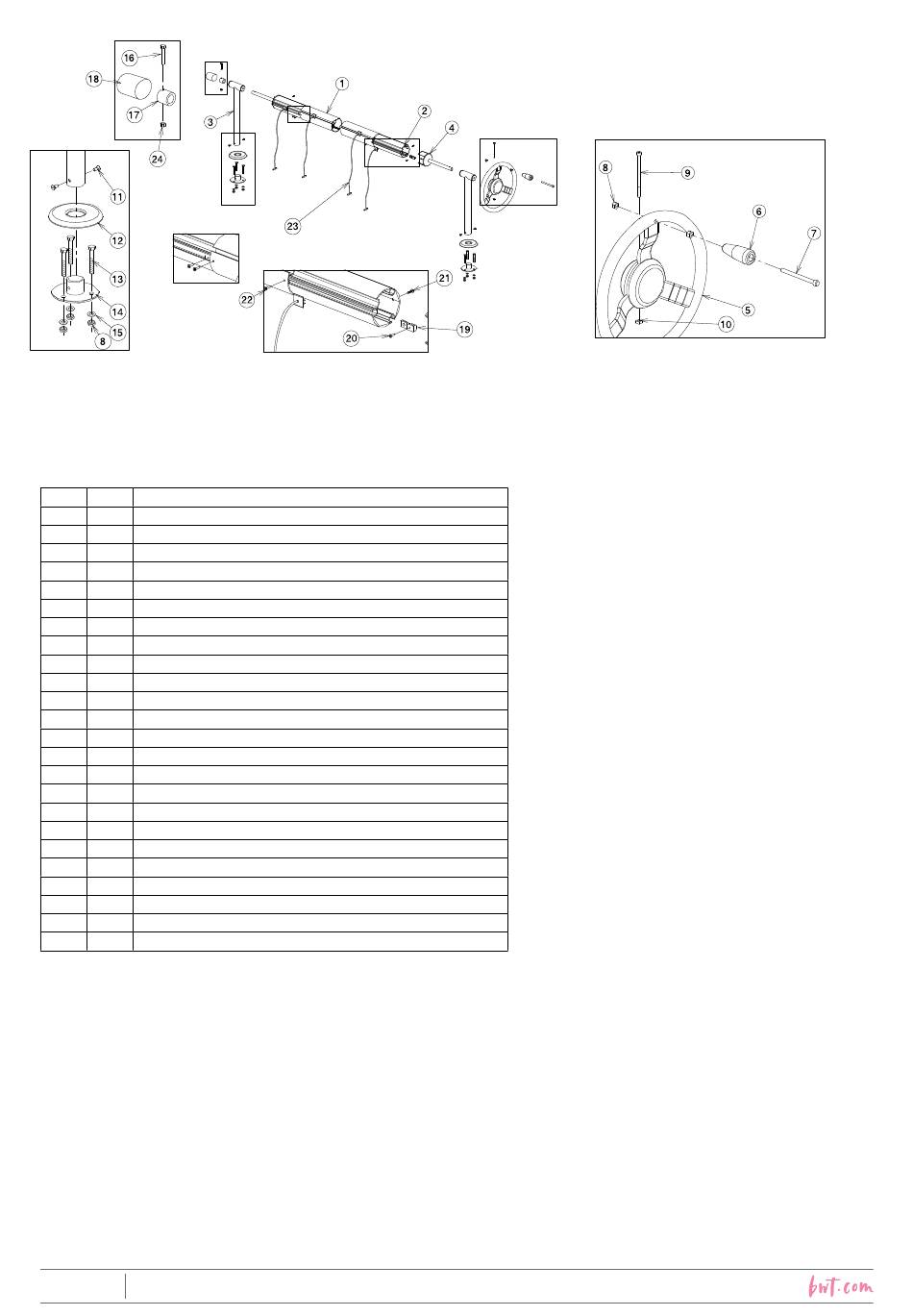

Rep.
Qté
Désignation des composants
1
1
Elément coulissant central Ø 94 mm
2
2
Elément coulissant d'extrémité Ø 89 mm
3
2
Pied G10 à platine
4
2
Embout d'axe PVC pour élément d'extrémité
5
1
Volant Ø 300mm
6
1
Poignée de volant
7
1
Vis inox 8x100
8
8
Ecrou inox M8
9
1
Vis inox 6x100
10
1
Ecrou inox carré M6
11
4
Vis inox à tête bombée / fixation pied
12
2
Rosace ABS noir
13
6
Vis CHC M8 X 50 tête basse
14
2
Platine de fixation
15
6
Rondelle plate M8 moyenne
16
1
Vis inox 6 x 35
17
1
Bague de blocage de l'axe
18
1
Bouchon de protection
19
2
Lardon de blocage
20
2
Vis CBL ZST 3.5x13 inox pour lardon
21
2
Vis 5.5 x 15.9
22
2
Vis FZ ST 3.5x16 inox pour lardon
23
15
Sandow
24
1
Ecrou inox frein M6
2/12
2019/05 - Indice de révision : B - Code : 32054
