INSTRUCTIONS OJ-DA-MODU-2R250-IO
Entrées de câbles, presse-étoupes, réducteur de tension
• Faire passer les câbles de signal pour le module OJ-DA-MODU-2R250-IO à travers les presse-
étoupes et les insérer dans le contrôleur OJ Drive.
• Le contrôleur OJ Drive est équipé en usine de trois presse-étoupes. Si d'autres entrées de câbles
sont nécessaires, retirer la débouchure au centre du contrôleur OJ Drive et y installer un presse-
étoupe M16.
• Le contrôleur OJ Drive ne dispose d'aucun raccord fileté pour presse-étoupe. Par conséquent, les
presse-étoupes supplémentaires doivent être fixés au moyen d'un écrou M16 ajouté à l'intérieur.
• Penser à resserrer les presse-étoupes afin de garantir l'indice de protection du contrôleur OJ Drive
et de réduire la tension des câbles.
11.
Installation électrique
Avertissement
• L'installation électrique du module OJ-DA-MODU-
2R250-IO doit impérativement être réalisée par un
personnel formé et qualifié.

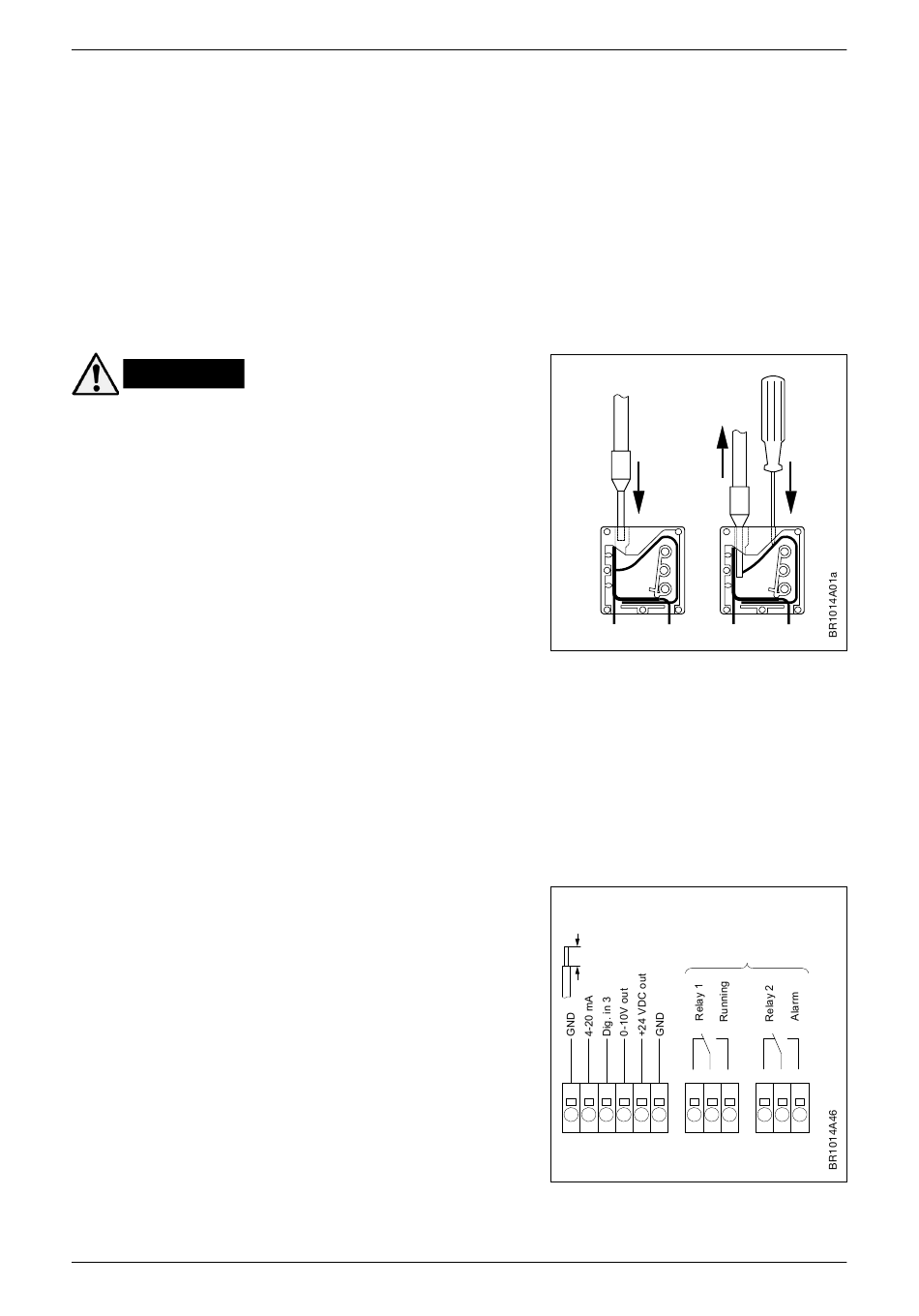

Bornes à ressort
• Les bornes de raccordement sont contraintes
par un ressort ; le fil dénudé s'insère facilement
dans la borne en l'y poussant avec précaution,
sans utiliser d'outil. En alternative, il est possible
de relâcher la tension du ressort de la borne en
appuyant légèrement dessus avec un tournevis ou
tout autre objet similaire. Voir ill. 11.
• Il est possible d'utiliser des câbles/fils rigides et
multipolaires.
• En cas de recours à des câbles/fils multipolaires,
toujours utiliser des gaines/manchons de
terminaison.
• L'extrémité des fils dénudés et les terminaisons
doivent mesurer entre 8 et 15 mm.
• Il est possible de retirer les fils en relâchant avec
précaution la tension du ressort de la borne. Pour
ce faire, appuyer légèrement dessus avec un
tournevis ou tout autre objet similaire. Voir ill. 11.
12.
Vue d'ensemble des bornes et connecteurs
Ill. 11
Ill. 12
8-15 mm
11 13 14 17 18 19
© 2022 OJ Electronics A/S
2
1
1
Max. 250VAC/5A
NC
NC
C NO
C NO
20 21 22
23 24 25
7
