INSTRUCTIONS OJ-DA-MODU-2R250-IO
Remarque
• Dans les contrôleurs OJ Drives de 0,55 kW à 3,0 kW, le support 3 points se situe dans le fond (voir
ill. 10.3).
• Dans les contrôleurs OJ Drives de 4,0 kW à 15,0 kW, le support 3 points se situe sur le côté
gauche (voir ill. 10.4).
• Aligner minutieusement les connecteurs à 10 broches opposés l'un à l'autre, puis les appuyer
doucement l'un contre l'autre (H1 et H3 : voir ill. 10.5 ; H4 et H5 : voir ill. 10.6).
• Fixer le module OJ-DA-MODU-2R250-IO à l'aide de la vis jointe (H1 et H3 : voir ill. 10.7 ; H4 et
H5 : voir ill. 10.8).

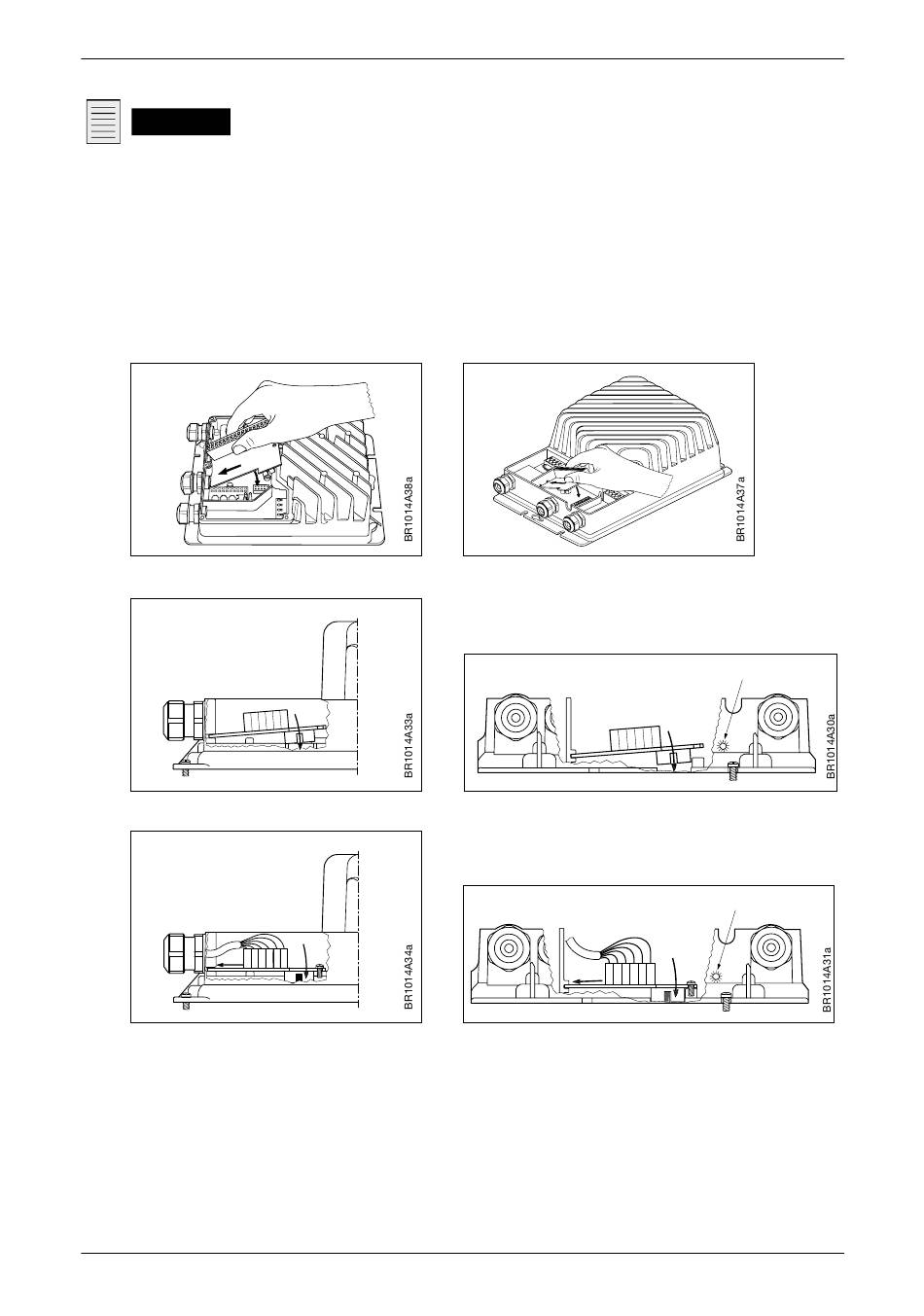

Ill. 10.3
Ill. 10.5
H1 ; H3
Ill. 10.7
H1 ; H3
Ill. 10.4
Ill. 10.6
H4 ; H5
Ill. 10.8
H4 ; H5
© 2022 OJ Electronics A/S
LED
LED
6
