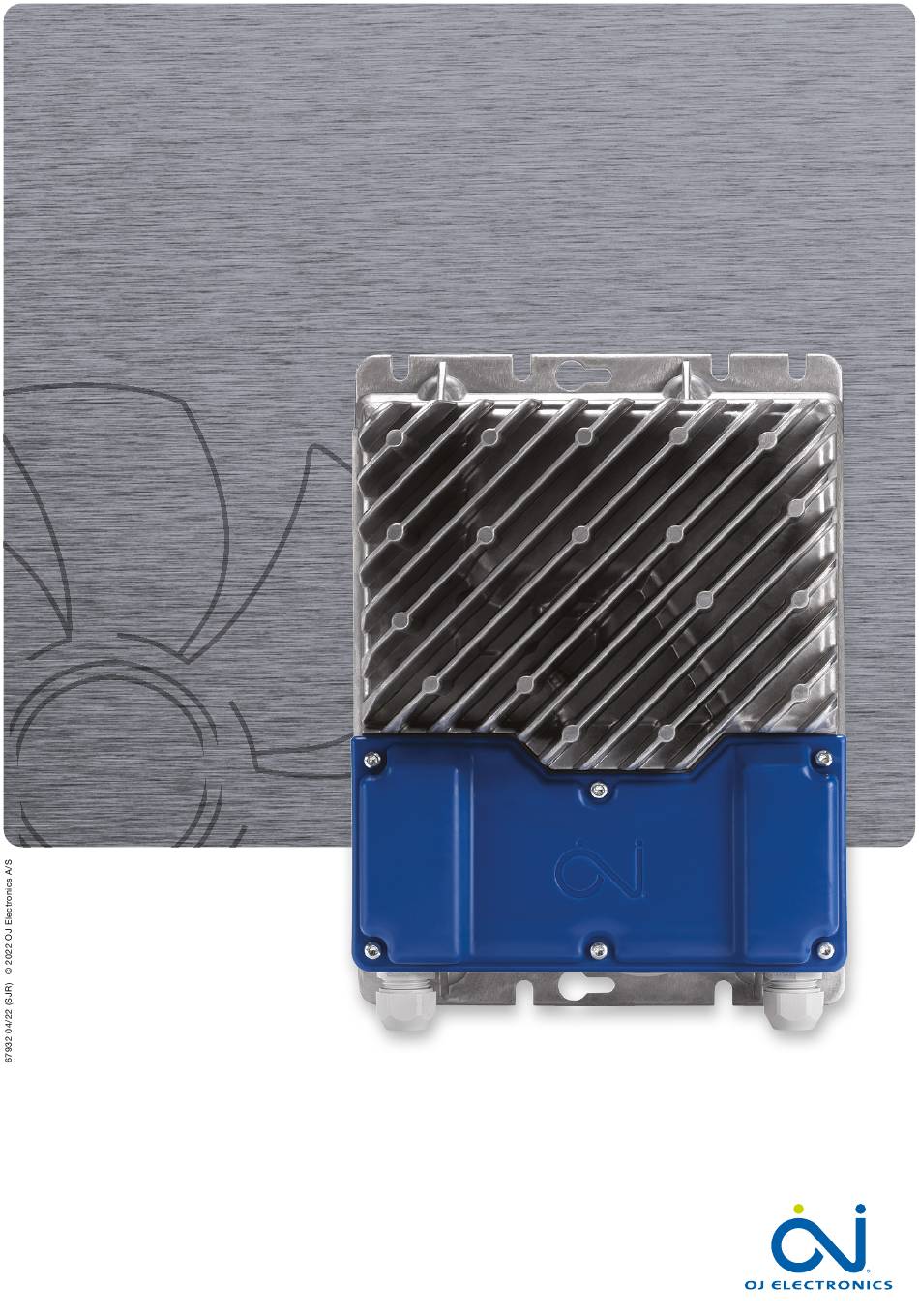

- Page 1 INSTRUCTIONS OJ-DA-MODU-2R250-IO Module optionnel pour les contrôleurs OJ Drives OJ Drives ® UNE GAMME DE CONTRÔLEURS DÉDIÉE AUX SOLUTIONS DE VENTILATION...
- Page 2 INSTRUCTIONS OJ-DA-MODU-2R250-IO Sommaire Présentation du produit .............3 Introduction .
- Page 3 INSTRUCTIONS OJ-DA-MODU-2R250-IO Présentation du produit OJ-DA-MODU-2R250-IO est un module d’extension pour la gamme de contrôleurs de moteur OJ Drive. Le module OJ-DA-MODU-2R250-IO comprend deux relais sans potentiel de 250 V et un certain nombre d’entrées A/D. Utilisation du produit : voir section 5. Introduction • Lire attentivement ce manuel et suivre les instructions qui y sont énoncées avant d’utiliser le module OJ-DA-MODU-2R250-IO.
- Page 4 INSTRUCTIONS OJ-DA-MODU-2R250-IO • La tension de secteur doit toujours être coupée avant toute installation et toute opération de maintenance ou d’entretien réalisée sur le produit. • Après avoir installé le module OJ-DA-MODU-2R250-IO, vérifier que toutes les ouvertures, tous les caches et tous les presse-étoupes sont positionnés correctement et fermés avant de connecter le contrôleur OJ Drive à...
- Page 5 INSTRUCTIONS OJ-DA-MODU-2R250-IO Sécurité • Conforme à la norme EN/BS 61800-5-1 Compatibilité RoHS • Ne contient aucune des substances dangereuses mentionnées dans la directive RoHS. Gamme de produits La gamme de produits OJ-DA-MODU-2R250-IO comprend : voir tableau 9. Tableau 9 OJ-DA-MODU-2R250-IO Fonctions Entrées numériques Sortie de relais ; max. 250 V/5 A Entrée analogique 4-20 mA Sortie analogique 0-10 V Sortie +24 VCC...
- Page 6 INSTRUCTIONS OJ-DA-MODU-2R250-IO Remarque • Dans les contrôleurs OJ Drives de 0,55 kW à 3,0 kW, le support 3 points se situe dans le fond (voir ill. 10.3). • Dans les contrôleurs OJ Drives de 4,0 kW à 15,0 kW, le support 3 points se situe sur le côté gauche (voir ill. 10.4). •...
- Page 7 INSTRUCTIONS OJ-DA-MODU-2R250-IO Entrées de câbles, presse-étoupes, réducteur de tension • Faire passer les câbles de signal pour le module OJ-DA-MODU-2R250-IO à travers les presse- étoupes et les insérer dans le contrôleur OJ Drive. • Le contrôleur OJ Drive est équipé en usine de trois presse-étoupes. Si d’autres entrées de câbles sont nécessaires, retirer la débouchure au centre du contrôleur OJ Drive et y installer un presse- étoupe M16.
- Page 8 INSTRUCTIONS OJ-DA-MODU-2R250-IO Liste de contrôle pour l’installation mécanique et électrique • Avant de mettre lE contrôleur OJ Drive sous tension pour la première fois, vérifier l’installation et les ranchements. • Utiliser le tableau ci-dessous comme liste de contrôle. Point à contrôler Description du contrôle √...
- Page 9 INSTRUCTIONS OJ-DA-MODU-2R250-IO Sortie de relais 2 : relais d’alarme • Le relais 2 (bornes 23, 24, 25) peut servir à envoyer un signal d’alarme à un appareil externe. Voir ill. 12. • Quand le contrôleur OJ Drive démarre, le relais change de position et se ferme entre les bornes 24 et 25.
- Page 10 INSTRUCTIONS OJ-DA-MODU-2R250-IO • Le module OJ-DA-MODU-2R250-IO ne peut pas être réparé sur place. Ne jamais essayer de réparer un module défectueux. • Contacter son revendeur pour le faire remplacer. • De plus amples caractéristiques techniques sont disponibles sur demande auprès d’OJ Electronics A/S.
