ELEKTRISCHE AANSLUITINGEN
Bij aansluiting op het elektriciteitsnet moet
men de polariteit respecteren (lijn 220 V)

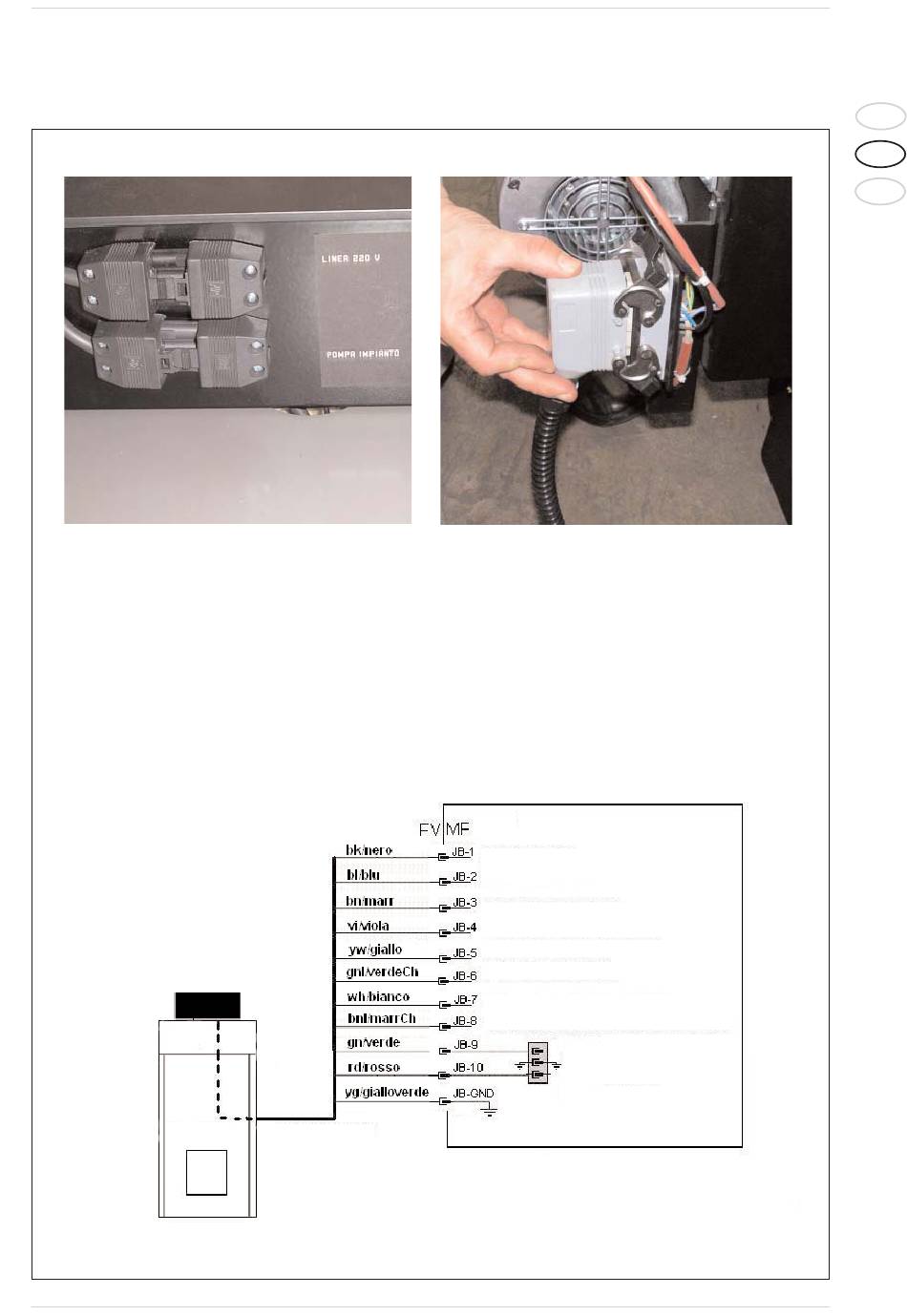

10-POLIGE CONNECTOR VOOR INTERFACE TUSSEN DE ELEKTRONISCHE KAART
VAN HET BEDIENINGSPANEEL VAN DE KETEL EN DE BRANDER (JB)
ELEKTRONISCHE
KAART (DISPLAY)
SY325
KETELBEHUIZING
vrije kabelkoker
De polariteit moet steeds gerespecteerd
worden om storingen in de werking van de
elektronische apparatuur van de brander te
vermijden (10-POLIGE CONNECTOR - JB)
BRANDERBEHUIZING
BOUGIE
ONTSTEKING 1000W
LUCHTVENTILATOR
PRIMAIRE BRANDSTOF
FOTOWEERSTAND
VEILIGHEIDSTHERMOSTAAT
PELLETTANK MET HANDBEDIENDE RESET
VOEDINGSSTEKKER
TRANSPORTSCHROEF
FR
BE
RUS
Fig. 17
43
