7 Raccordement électrique

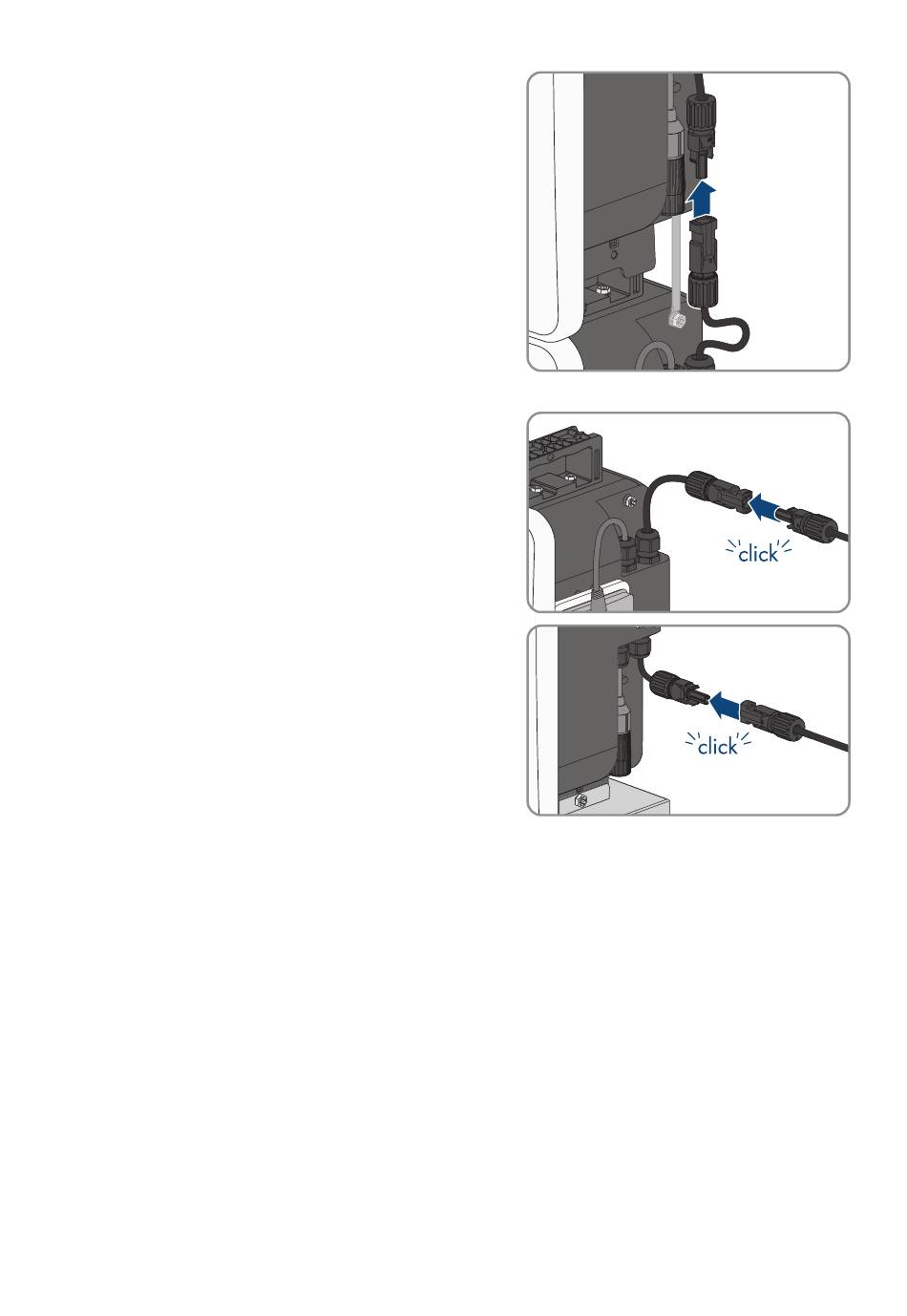

3. Raccordez les modules de batterie en série entre eux. Pour ce
faire, reliez le connecteur à fiche du câble DC BAT+ à la fiche
BAT-.
4. Préparez le câble DC de l'onduleur. Si nécessaire, sertissez les fiches MC4 fournies avec les câbles.
5. Reliez le connecteur à fiche supérieur BAT+ du module de
batterie supérieur ou du dernier module au pôle positif de
l'onduleur (voir la documentation de l'onduleur). Veuillez
respecter les informations de polarité sur le module de batterie et
sur l'onduleur.
6. Reliez le connecteur à fiche inférieur BAT- du module de batterie
inférieur ou du premier module au pôle négatif de l'onduleur (voir
la documentation de l'onduleur). Veuillez respecter les
informations de polarité sur le module de batterie et sur
l'onduleur.
Voir aussi:
• Aperçu de la zone de raccordement ⇒ page 35
• Exigences relatives aux câbles DC ⇒ page 37
• Vue d'ensemble du câblage avec Sunny Tripower Smart Energy ⇒ page 37
