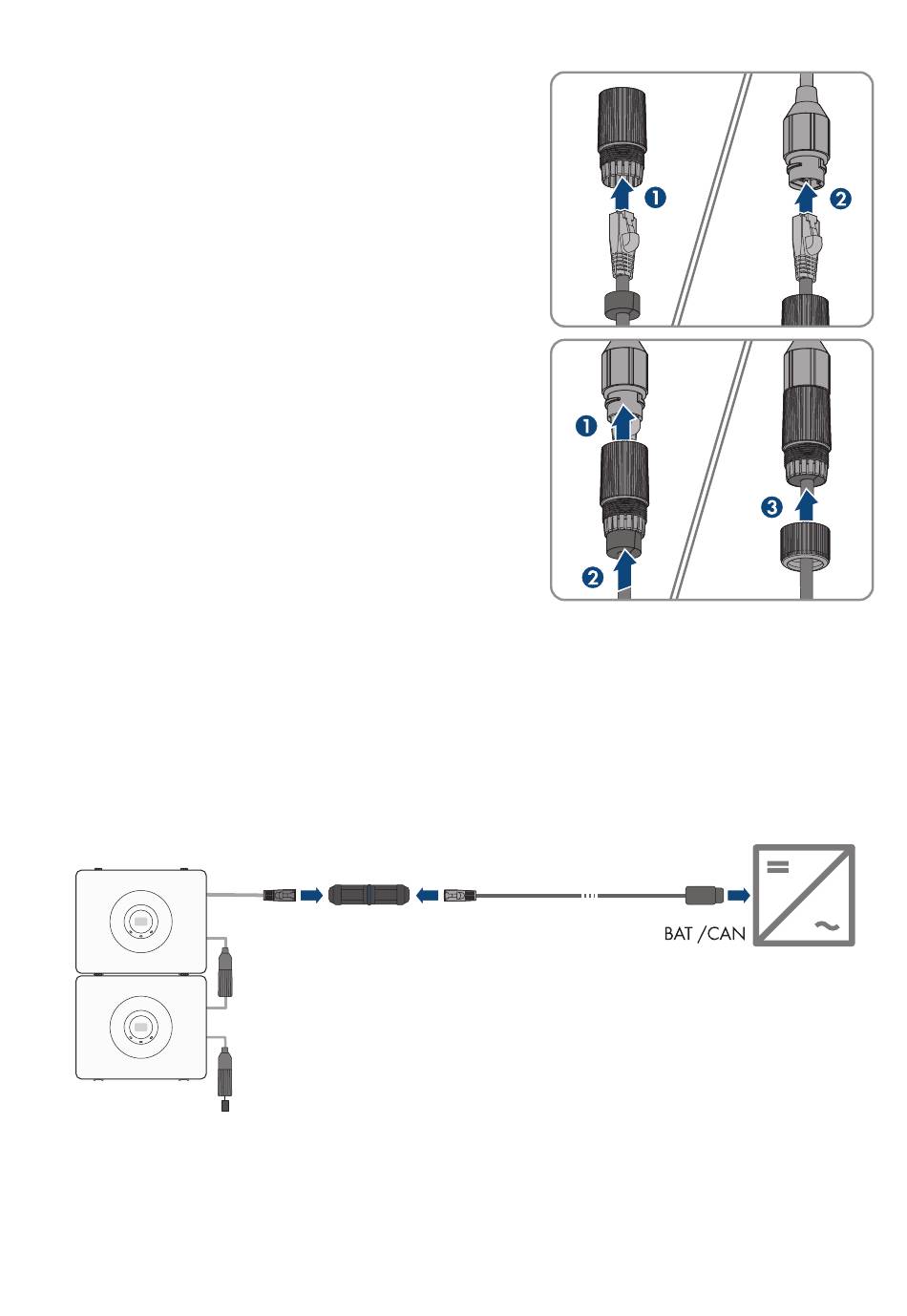

5. Passez la fiche dans l'adaptateur et raccordez les câbles de
communication avec la batterie ensemble.
6. Fixez le raccordement. Pour ce faire, serrez à fond l'adaptateur et
l'écrou-raccord.
7. Tirez légèrement sur le câble de communication avec la batterie pour vous assurer qu'il est correctement fixé.
Voir aussi:
• Aperçu de la zone de raccordement ⇒ page 35
• Exigences relatives aux câbles de communication avec la batterie ⇒ page 38
• Vue d'ensemble du câblage avec Sunny Tripower Smart Energy ⇒ page 37
7.8 Vue d'ensemble du raccordement de la communication de batterie
avec l'onduleur
Figure 19 : Vue d'ensemble du raccordement de la communication de batterie avec l'onduleur
Instructions d'emploi
Connecteurs de câble RJ45
