Étape 3 :
Montage de la console
1.

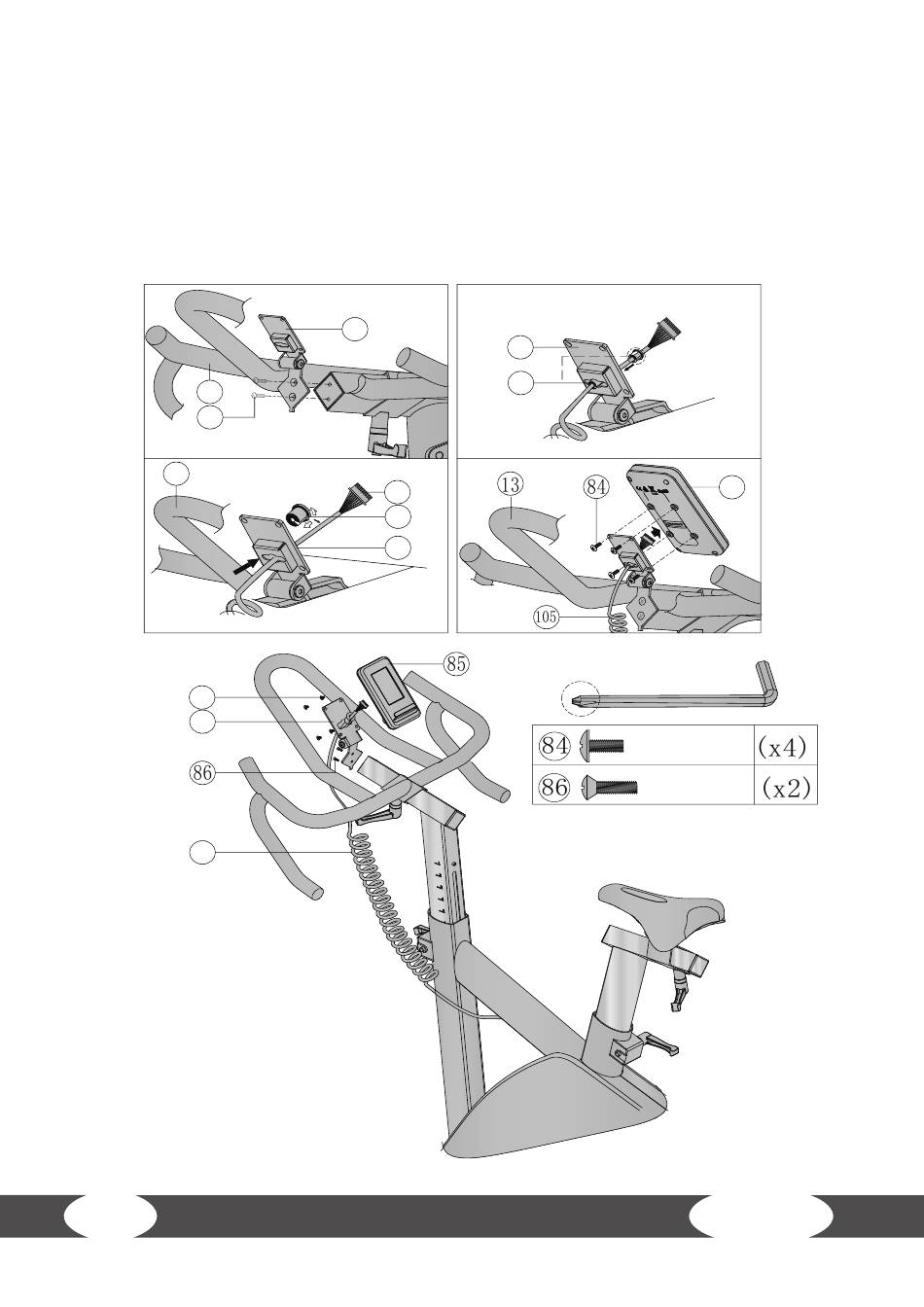

Fixez la plaque de fi xation (14) à la barre de poignée (13) à l'aide de vis (86) (schéma a).
2.
Faites passer le câble de la console (105) à travers l'alésage de la plaque de fi xation (schéma b).
3.
Branchez le connecteur (83) (schéma c).
4.
Connectez le câble de la console (105) à la console (85) et fi xez la console (85) sur la plaque de
fi xation (14) à l'aide des vis (84) (schéma d).
13
86
a
13
b
84
14
105
16
14
14
41
c
105
41
14
d
85
M5*10L
M5*15L
