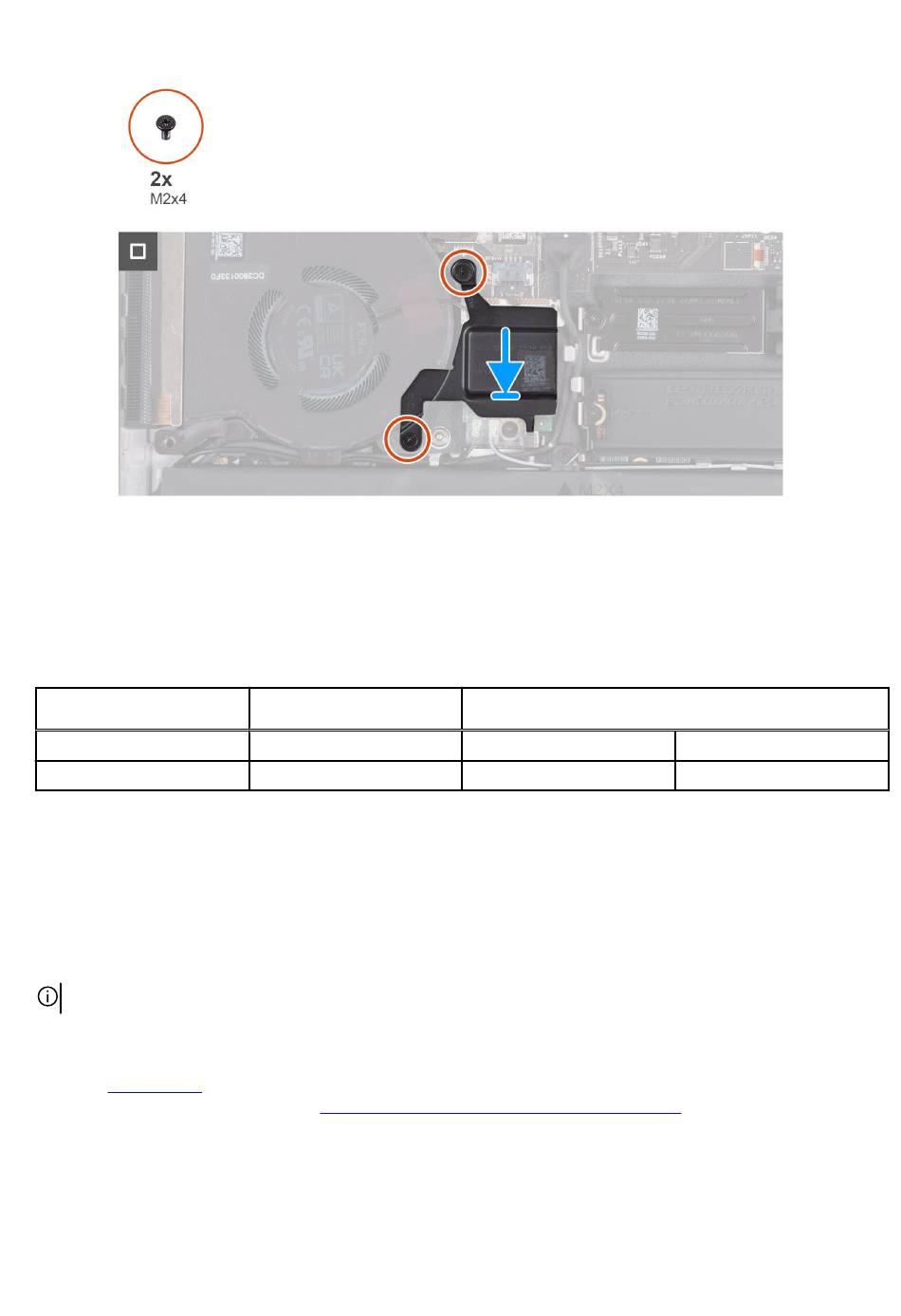

Figure 28. Installation de la protection thermique de la carte sans fil
Étapes
1. Connectez les câbles des antennes à la carte sans fil.
Le tableau suivant décrit les couleurs des câbles des antennes correspondant à la carte sans fil prise en charge par votre
ordinateur.
Tableau 25. Code couleur des câbles des antennes
Connecteurs sur la carte sans
fil
Principal
Auxiliaire
2. Alignez l'encoche de la carte sans fil avec la languette de son logement, puis insérez la carte sans fil à un angle dans son
logement.
3. Alignez le trou de vis du support de la carte sans fil avec celui de la carte sans fil et de l'assemblage repose-poignets et clavier.
4. Remettez en place la vis (M2x3) qui fixe le support de la carte sans fil à cette dernière et à l'assemblage du repose-poignets et du
clavier.
5. Alignez le trou de vis sur la protection thermique de carte sans fil avec celui de l'assemblage du repose-poignets et du clavier.
6. Remettez en place les deux vis (M2x4) qui fixent la protection thermique de la carte sans fil à cette dernière et à l'assemblage du
repose-poignets et du clavier.
REMARQUE : La protection thermique s'applique aux ordinateurs expédiés avec certaines configurations uniquement.
Étapes suivantes
1. Installez le cache de fond.
2. Suivez la procédure décrite dans la section
Couleur des câbles de
l'antenne
Blanc
Noir
Après une intervention à l'intérieur de votre
Retrait et installation de composants remplaçables par le client (CRU)
Marquage sérigraphie
PRINCIPAL
AUX
ordinateur.
△ (triangle blanc)
▲ (triangle noir)
