26 Instructions de montage : Installation ultérieure de relais
Tab. 56 : Cette notice de montage est valable pour :
Désignation
Relais de défaut
Relais de défaut et relais tact
Relais de défaut + Sortie 4-20 mA
Matériaux
Condition préalable :
B

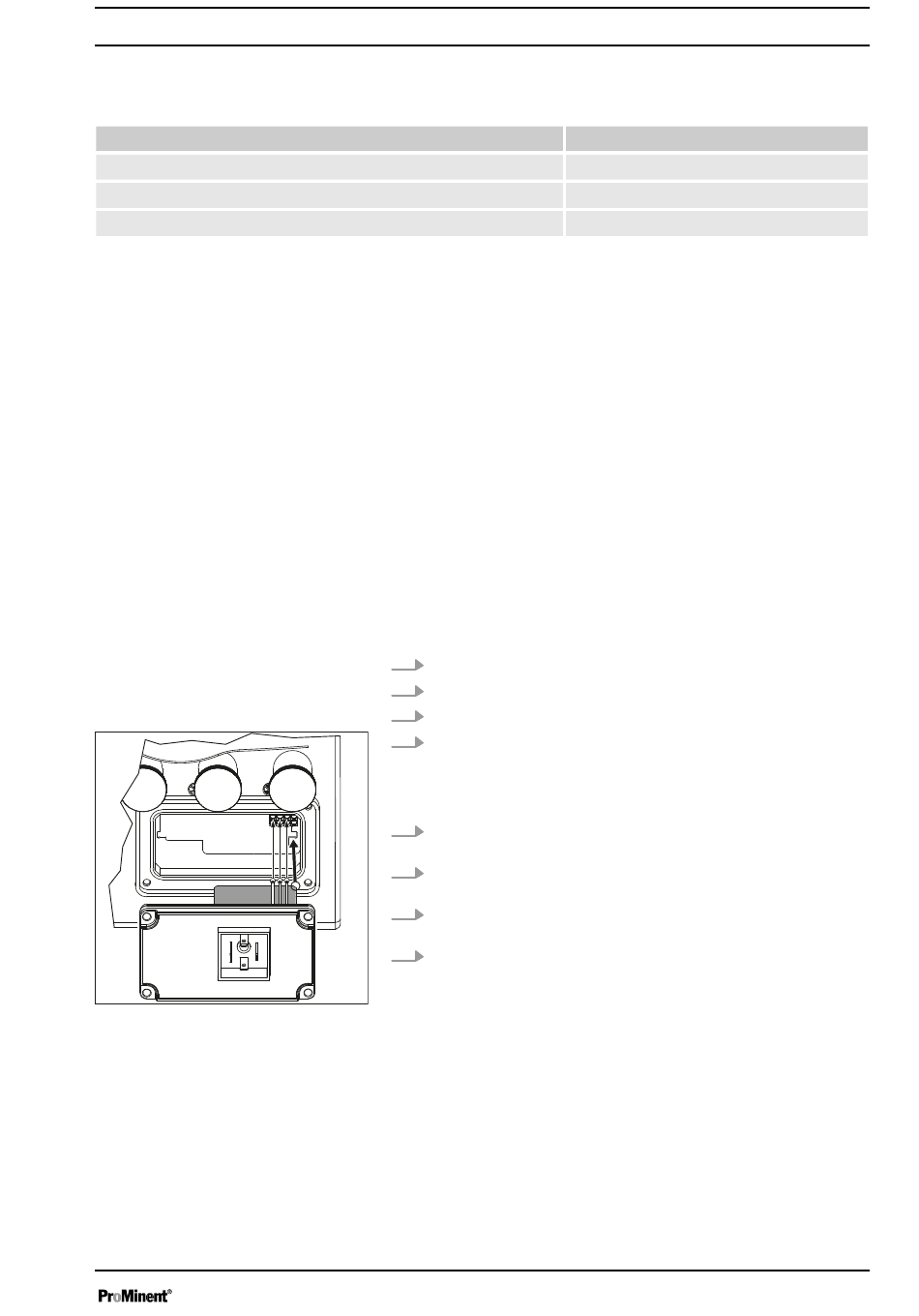

Fig. 75 : Fente (B)
Instructions de montage : Installation ultérieure de relais
Clé Torx T 25.
Une lampe de poche peut être utile pour atteindre plus facilement le con‐
tact 4x2 dans la fente pour relais.
Personnel :
Contenu de la livraison
1 - Platine relais complète.
1 - Câble de relais complet avec fiche femelle.
1 - Joint.
Si la fente de relais est ouverte, des pièces sous tension deviennent
accessibles.
Avant les travaux, coupez la pompe du réseau électrique.
n
La pompe doit être utilisée uniquement avec la fente pour relais et la
n
fiche femelle pour câble de relais vissées de manière étanche aux
liquides.
1. Déconnecter la pompe du réseau électrique.
2. Retirer le cache de la fente.
3. Placer la platine relais sur le bord du cache du relais.
4. Introduire avec précaution la platine relais dans la fente pour relais
– l'évidement de la platine dans la fente sert d'aide (A) ; veiller éga‐
lement à ce que les broches 3x2 de la platine relais se positionnent
correctement dans la fente sur les contacts à gauche du contact
4x2 (B) – voir l'illustration.
5. Pousser délicatement la platine relais jusqu'à ce qu'elle s'insère
complètement dans la fente.
A
6. À l'aide des vis, visser le cache du relais de manière étanche aux
liquides sur le boîtier.
7. Insérer le joint de la fiche femelle du câble relais dans le cache du
relais.
8. Brancher la fiche femelle sur les broches du cache du relais, puis
serrer la vis dans la fiche femelle de manière étanche aux liquides.
P_G_0076_SW
N° de commande
1050643
1050654
1050655
Électricien
n
