8.1.3.1 Installation de la conduite de retour
8.2 Consignes d'installation fondamentales
Consignes de sécurité
Une conduite de retour est installée en plus des conduites d'aspiration et
de refoulement.
La conduite de retour est raccordée à la vanne en position verticale
n
sur le dessus de l'unité de refoulement. Elle est livrée départ-usine
avec une manchette rouge - voir Fig. 11 .
La conduite de refoulement est raccordée à la vanne horizontale.
n
1. Brancher la conduite flexible sur la douille de retour prévue à cet
effet ou sur la vanne de purge de l'unité de refoulement. Il est
recommandé d'utiliser un tuyau flexible en PVC souple de 6x4 mm.
2. L'extrémité libre de la conduite de retour doit être reconduite dans le
réservoir.
3. Uniquement pour les modèles SEK : poser la conduite de retour
dans la protection anti-coude au niveau de la vanne de purge, puis
tirer vers le bas de façon à ce qu'elle s'insère dans la protection
anti-coude.
INFO ! : La protection anti-coude évite que la conduite de retour ne
se plie et que la purge automatique ne soit plus assurée.
4. Couper la conduite de retour à longueur de façon à ce qu'elle ne
plonge pas dans le fluide de dosage à l'intérieur du réservoir de
stockage.

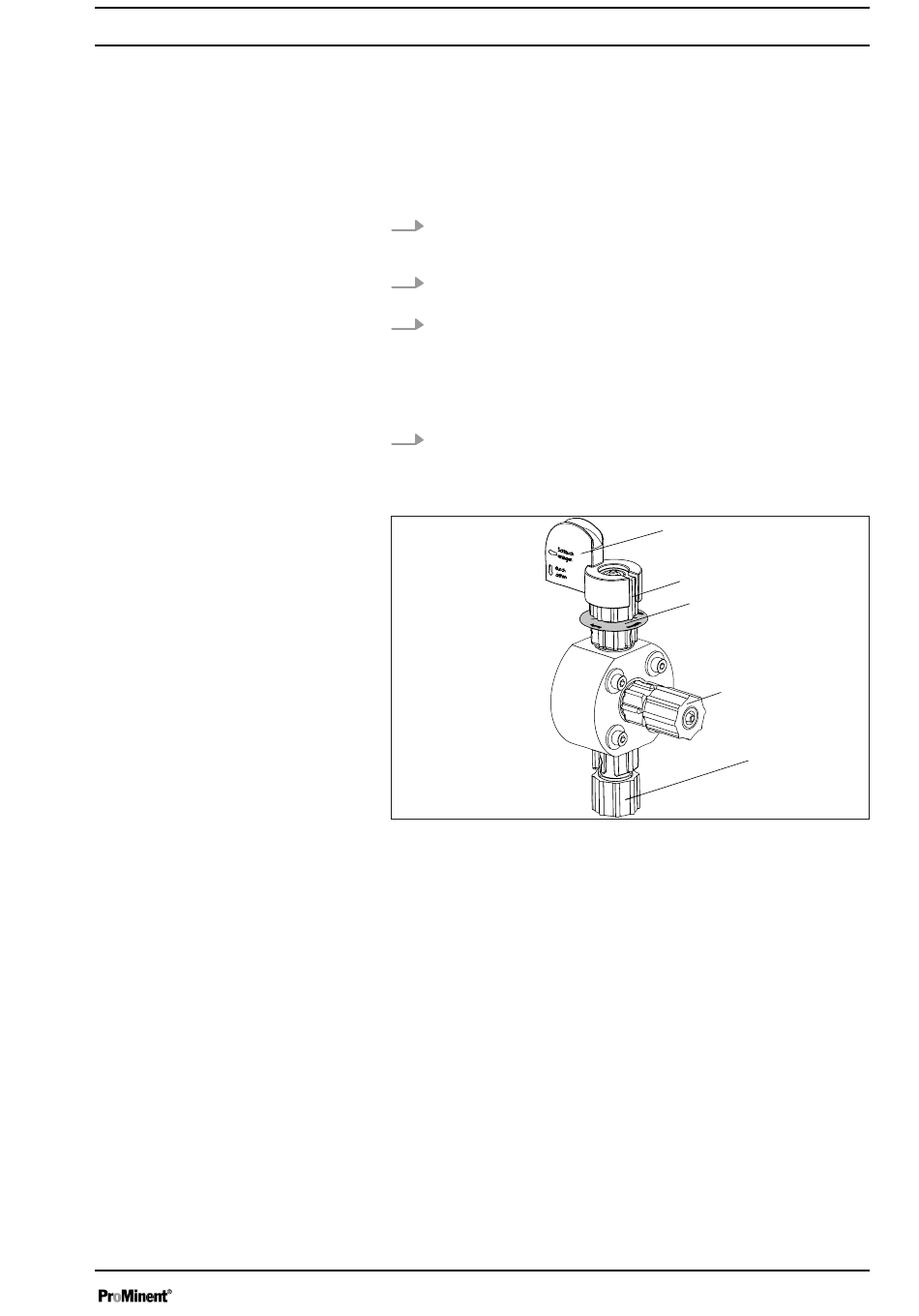

Fig. 14 : Unité de refoulement SEK
1 Protection anti-coude
2 Vanne de purge pour la conduite de retour dans le réservoir, 6/4 mm
3 Manchette rouge
4 Vanne de refoulement pour la conduite de refoulement vers le point
d'injection, 6/4 - 12/9 mm
5 Vanne d'aspiration pour la conduite d'aspiration dans le réservoir, 6/4
- 12/9 mm
Composants hydrauliques sujets à l'éclatement
Les composants hydrauliques sont susceptibles d'éclater lorsque leur
n
pression de service maximale admissible est dépassée.
Ne jamais faire fonctionner la pompe doseuse alors qu'un organe
n
d'arrêt est fermé.
Pour les pompes doseuses sans soupape de décharge intégrée :
n
Installer une soupape de décharge dans la conduite de refoulement.
Installation hydraulique
1
2
3
4
5
P_MAZ_0023_SW
