INSIDE Connect
1. Installation et
utilisation
1.1 Première utilisation
Avant de mettre le routeur en service, il est nécessaire
de connecter les composants nécessaires au bon
fonctionnement de votre système.
1.2 Réseau (Ethernet)
Le routeur dispose d'un port réseau standard (RJ45)
pour connecter des produits (fig.1). Si des connexions
supplémentaires sont nécessaires, utilisez l'accessoire switch
(fig.2). Veuillez contacter Swegon pour adapter le routeur à
une connexion GTC.
1.3 Alimentation
Le transformateur fourni doit toujours être utilisé pour
connecter le routeur au réseau électrique (fig.3a).
1. Commencez par connecter le câble d'alimentation au
routeur et assurez-vous qu'il est bien fixé.
2. Ensuite, branchez la prise d'alimentation du
transformateur à une prise électrique.

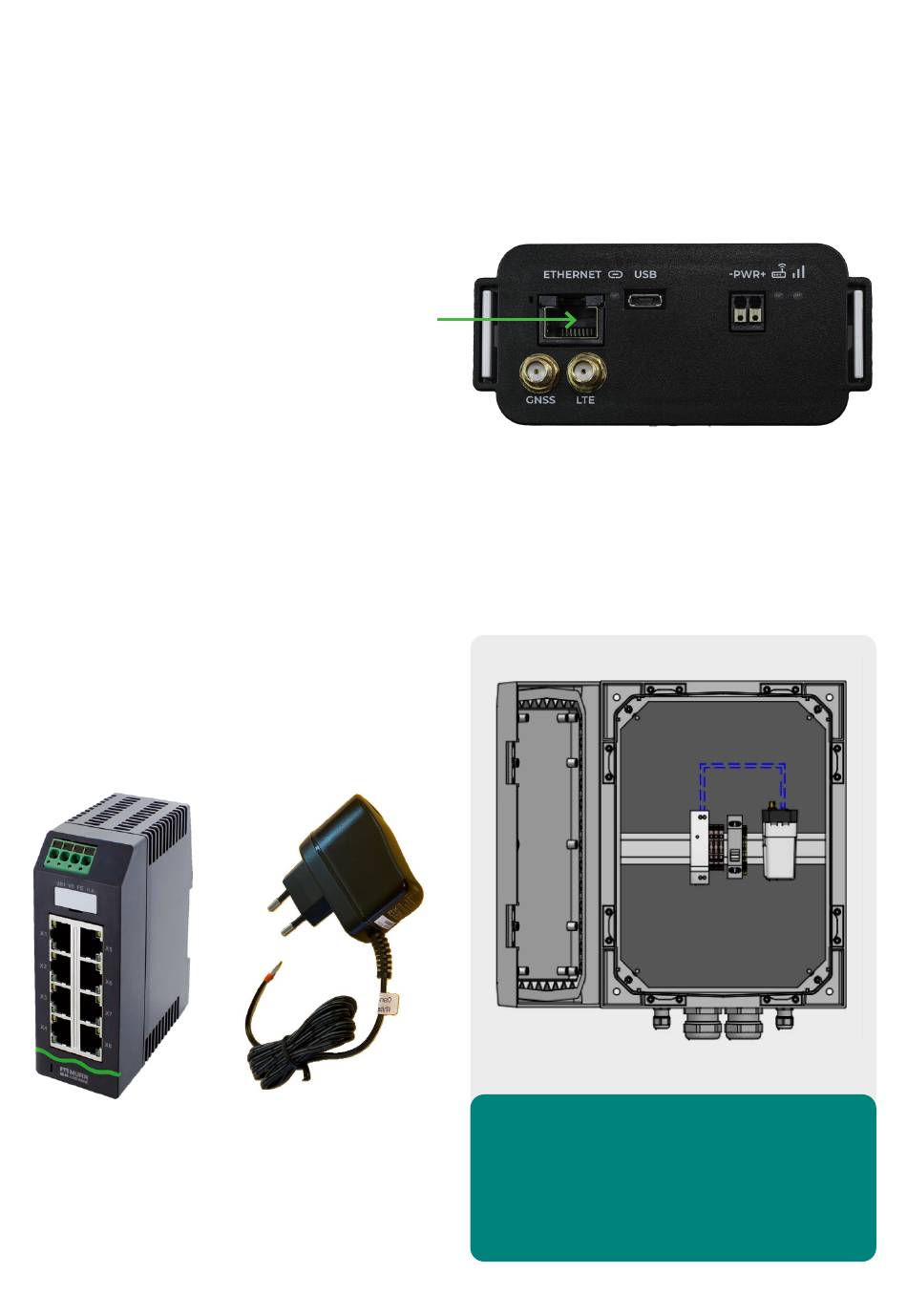

Figure 2. Switch pour des conn-
exions supplémentaires
2
Figure 3a. Bloc d'alimentation
Figure 1. Port Ethernet du routeur
Figure 3b. Routeur dans une armoire électrique
Important !
Si le routeur est livré dans un coffret électrique,
l'installation doit être effectuée par un électricien
qualifié. La connexion électrique se fait au disjon-
cteur à l'intérieur du coffret (fig.3b).
