4.1 MIRU Control pour la centrale GOLD
Jusqu'à dix ventilateurs en toiture avec équipement MIRU
Control peuvent être connectés à une CTA GOLD par un
bus de communication.
(Câbles non fournis.) Utiliser de préférence des câbles à
paire torsadée.
1 unité MIRU Control
8
9 10 11
A B GND A
EXT.BUS(BMS)

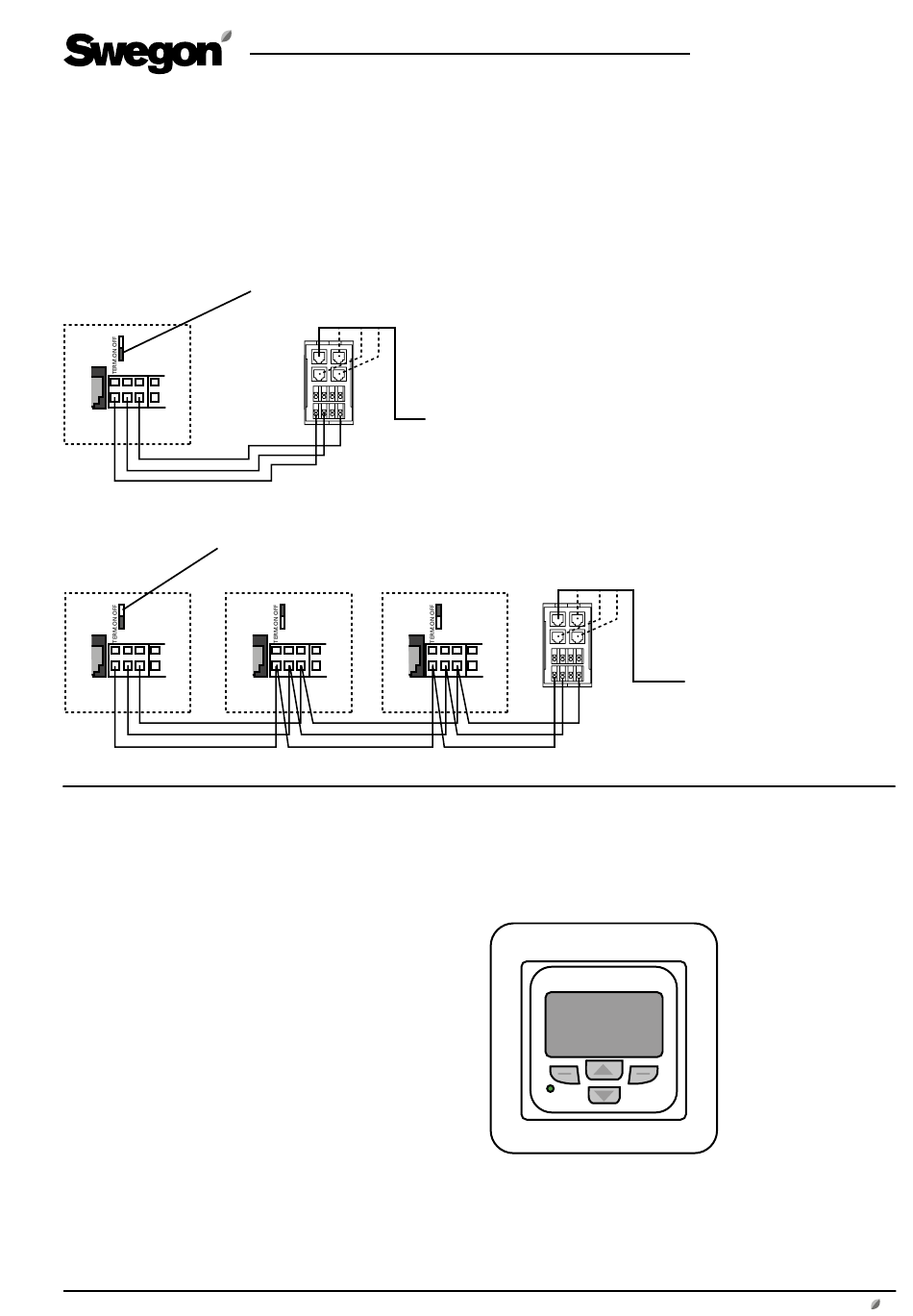

Schéma de câblage de base pour 2 à 10 unités MIRU Control
Mettre sur la position ON pour le dernier appareil sur le bus de communication. Les autres doivent être positionnés sur OFF.
Dernier ventilateur
Éventuel ventilateur 2 à 9
8
9 10 11
A B GND A
EXT.BUS(BMS)
5. Panneau de commande
et utilisation des menus
5.1 Panneau de commande du module MIRU
Control
5.1.1 Généralités
La télécommande se loge dans le boîtier de commande.
Elle est dotée d'un écran rétro-éclairé, de 4 touches de
fonction et d'un témoin (LED) de fonctionnement normal/
d'alarme. La LED émet une lumière verte fixe lorsque le
ventilateur fonctionne normalement, et un clignotement
rouge en cas d'alarme.
Tous droits réservés de modification des caractéristiques produits.
Mettre sur la position ON pour le dernier appareil sur le bus de communication.
Kit de connexion TBLZ-1-64
4
1
4 3
1
Premier ventilateur
8
9 10 11
A B GND A
EXT.BUS(BMS)
EXT.BUS(BMS)
GOLD version E: Connecter le câble bus (fourni) entre le contact bus marqué
COM4 de l'unité de commande de la CTA GOLD et un contact bus au choix sur
l'adaptateur de câble.
GOLD version D: Connecter le câble bus (fourni) de n'importe quelle borne bus
(marquée Internal EIA485) de l'unité de commande de la CTA GOLD vers une
borne bus optionnelle de l'adaptateur de câble.
Kit de connexion TBLZ-1-64 GOLD version E: Connecter le
4
1
8
9 10 11
A B GND A
4 3
1
5.1.2 Touches de fonction
Les touches actionnent différentes fonctions selon le
menu. Ces fonctions s'affichent sous forme de texte/sym-
boles au bas de l'écran.
5.1.3 Écran
L'écran compte 3 lignes. Bon nombre des menus se com-
posent d'un nombre supérieur de lignes. Appuyer sur la
touche fléchée pointant vers le bas pour les faire défiler.
FR.MIRUCONTROL.141219
câble bus (fourni) entre le contact
bus marqué COM4 de l'unité
de commande de la CTA GOLD
et un contact bus au choix sur
l'adaptateur de câble.
GOLD version D: Connecter le
câble bus (fourni) de n'importe
quelle borne bus (marquée Internal
EIA485) de l'unité de commande
de la CTA GOLD vers une borne
bus optionnelle de l'adaptateur de
câble.
www.swegon.com
3
