Notice d'utilisation
8.3.11 Définition du niveau pour une sortie courant de 0(4)-20 mA [paramètres
P11 et P12, P24]
Le niveau mesuré peut être traité par un signal courant uniforme selon DIN CEI
60381-1. A cet effet, il est cependant nécessaire de définir les niveaux qui
correspondent à une valeur de 0(4) mA et une valeur de 20 mA à la sortie courant. La
valeur du paramètre 11 permet de définir à quel niveau la sortie courant doit être de
0(4mA) ; la valeur du paramètre P12 permet de définir le niveau qui entraîne une
sortie courant de 20 mA.

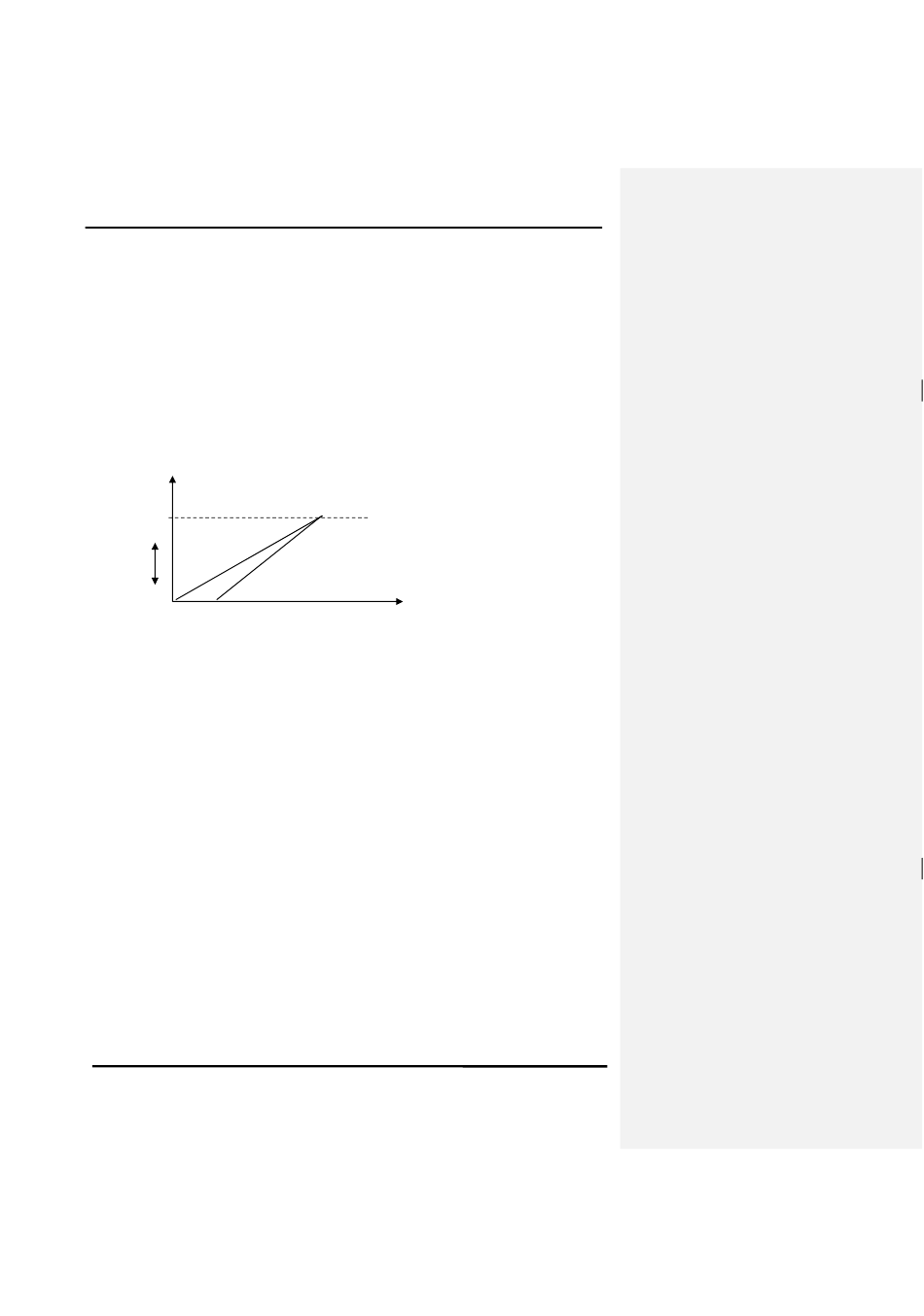

Niveau
P11, niveau
par ex. à 180 cm
P12, niveau par
ex. à 60 cm
0 mA maxi
4 mA
Le traitement d'une courbe caractéristique descendante (valeur du paramètre P12 >
P11) n'est pas encore réalisé actuellement.
Le paramètre P24 (valeur 0 ou 4) permet de définir si la courbe doit commencer à 0
mA ou 4 mA.
8.3.12 Définition du niveau pour une sortie tension de 0-10V [paramètres P13 et
P14]
Le niveau mesuré peut être traité par un signal de tension uniforme selon DIN CEI
60381-2. A cet effet, il est cependant nécessaire de définir les niveaux qui
correspondent à une valeur de 0 V et une valeur de 10 V. La valeur du paramètre 13
permet de définir à quel niveau la tension de sortie doit être de 0 V ; la valeur du
paramètre P14 permet de définir le niveau qui entraîne une tension de sortie de 10 V.
mA
20 mA
maxi
www.dinotec.de
1009
Level Control Solo
29
