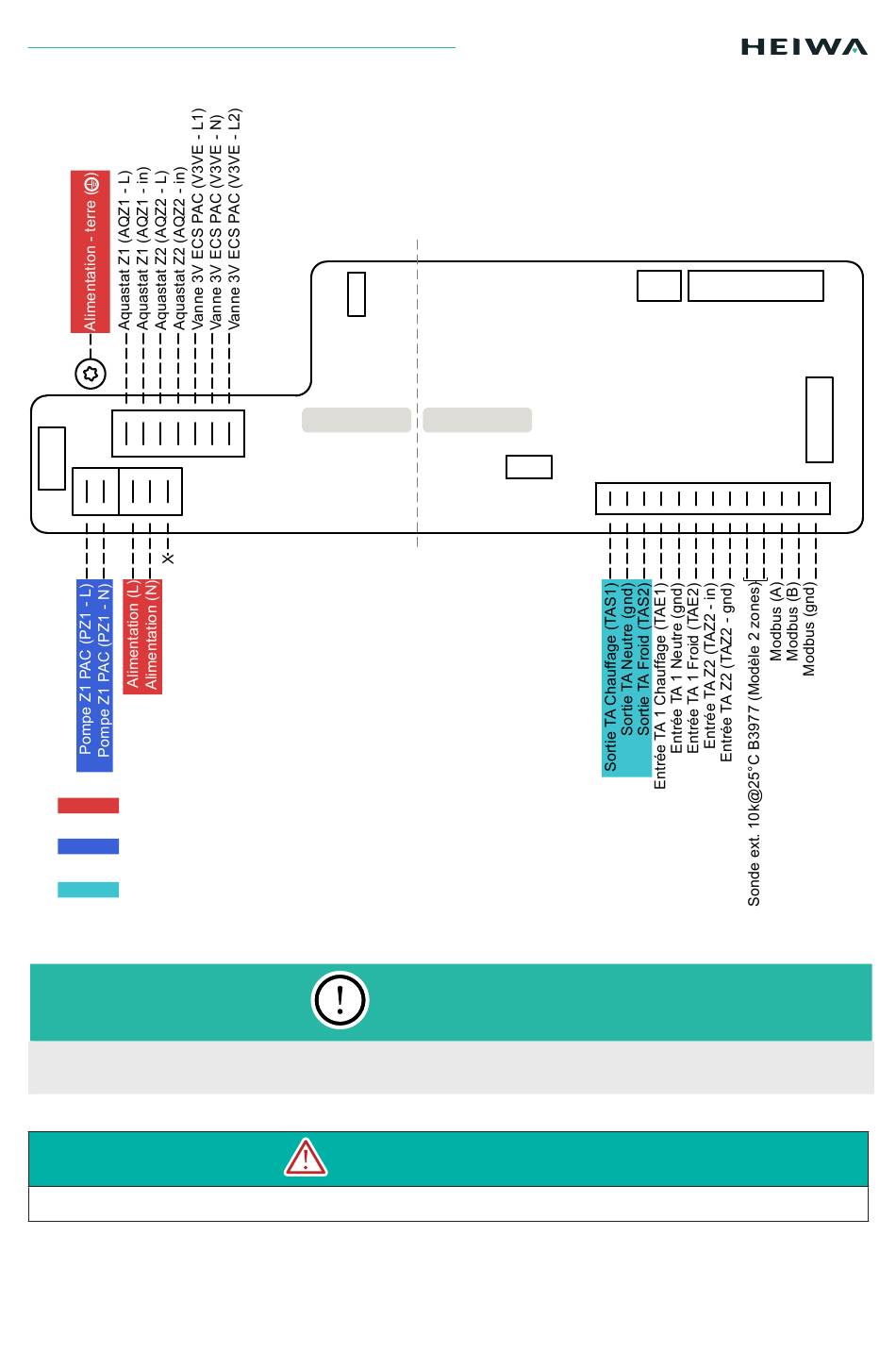

2.4.3 La carte électronique (1 zone)
G
Alimentation de l'iQube
Entrées pour pilotage par la PAC
Liaison PAC - iQube
Pour le raccordement à terre, veillez à utiliser un montage avec œillet soudé / Montage avec vis M5/
Rondelle/Rondelle éventail
L'installation d'un aquastat est oblibatoire sur un plancher chauffant & un plafond chauffant
Module de découplage iQube
A
Haute tension
Basse tension
A -> Alimentation pompe Z1
B -> Option ECS
C -> Module découplage + Z1
G -> Fusible 3A
H -> USB
I -> Carte externe
À RESPECTER !
AVERTISSEMENT !
10
B
H
C
I
