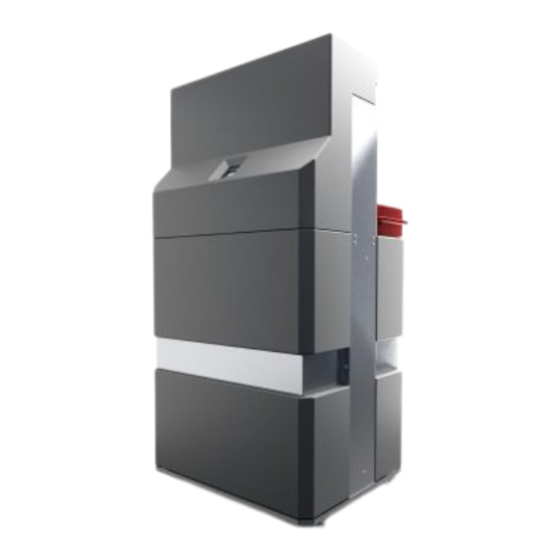

HEIWA IQUBE HHIQB-1Z50-V1 Guide D'installation Et D'utilisation

Masquer les pouces Voir aussi pour IQUBE HHIQB-1Z50-V1:

Guide d'installation rapide (8 pages)

page de 52

/ 52
Signets

Liens rapides

Télécharger ce manuel

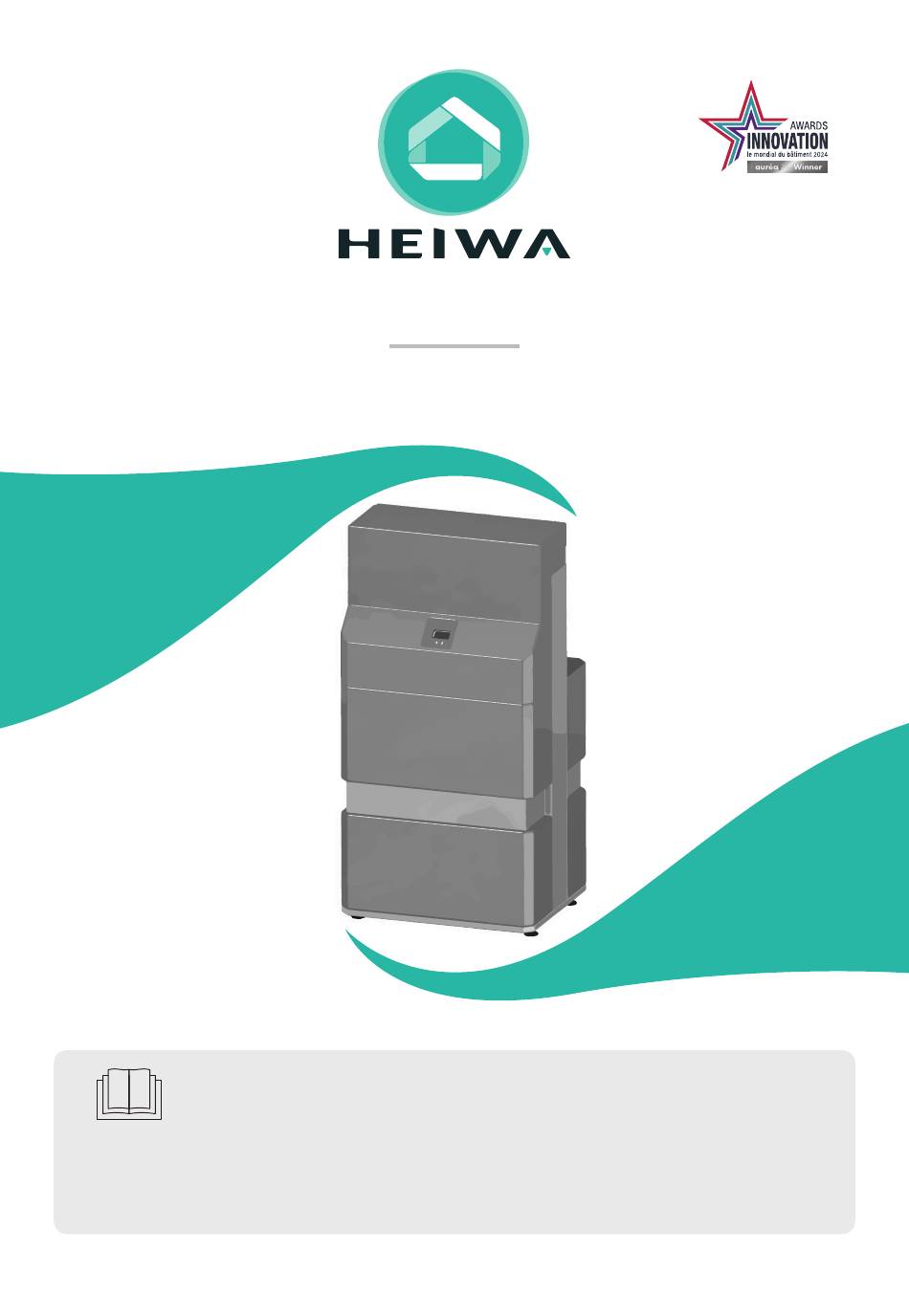

GUIDE D'INSTALLATION ET D'UTILISATION

HHIQB-1Z50-V1

Merci d'avoir choisi notre produit. Nous vous souhaitons pleine satisfaction dans le

cadre de son utilisation.

Veuillez lire attentivement ce manuel d'utilisation du produit puis conservez-le. Si vous perdez

ce manuel, veuillez contacter votre installateur, visitez notre site web www.heiwa-france.com

pour le télécharger ou envoyez un courrier électronique à contact@heiwa-france.com pour

recevoir la version électronique.

IQUBE

Installateur

HHIQB-2Z50-V1

Sommaire des Matières pour HEIWA IQUBE HHIQB-1Z50-V1

Page 1 Veuillez lire attentivement ce manuel d’utilisation du produit puis conservez-le. Si vous perdez ce manuel, veuillez contacter votre installateur, visitez notre site web www.heiwa-france.com pour le télécharger ou envoyez un courrier électronique à contact@heiwa-france.com pour recevoir la version électronique.
Page 2 MONOBLOC BI-BLOC • • Changez d’air De 8 à 16kW MONOBLOC BI-BLOC • •...
Page 3 À l’attention de l’utilisateur DANGER - Ne pas utiliser une rallonge pour alimenter l’appareil. - Ne pas partager les alimentations électriques entre plusieurs appareils. Une alimentation inappropriée ou insuffisante peut causer des incendies ou chocs électriques. - Ne pas laisser les enfants jouer avec l’iQube. Les enfants doivent constamment être surveillés à...
Page 4 Table des matières 1 Consignes de sécurité ..............1 2 Présentation du produit ............. 5 2.1 Principe de fonctionnement et caractéristiques du produit ....5 2.2 Généralités ................... 6 2.3 L’afficheur ..................... 6 2.4 Le Module 1 Zone ................. 8 2.5 Le Module 2 Zones ................
Page 5 Cet appareil n’est pas destiné à être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou manquant d’expériences et de connaissances, à moins d’avoir été supervisées ou instruites concernant l’utilisation de l’appareil par une personne responsable de leur sécurité.
Page 6 Module de découplage iQube 1 Consignes de sécurité (à respecter impérativement) AVERTISSEMENT SPÉCIAL : ❶ Respectez impérativement les réglementations nationales. ❷ Ne pas percer ou brûler. ❸ N’utilisez pas d’autres méthodes de nettoyage que celles recommandées par le fabricant. ❹ Soyez conscient du fait que les fluides frigorigènes peuvent être inodores.
Page 7 Module de découplage iQube INTERDIT ! L’iQube doit être raccordé à la terre afin d’éviter tout risque de choc électrique. Ne connectez pas le fil de terre aux canalisations de gaz ou d’eau, à un paratonnerre ou à une ligne téléphonique. L’appareil doit être conservé...
Page 8 Module de découplage iQube Ne modifiez pas le réglage du capteur de pression ou de tout autre dispositif de protection. Si les dispositifs de protection sont court-circuités ou modifiés de manière non-conforme, il existe un risque d’incendie. N’utilisez pas l’iQube avec les mains mouillées. Ne lavez pas l’iQube à l’eau ou avec des solvants. Ne pulvérisez pas d’eau dessus, cela risquerait de provoquer un dysfonctionnement ou un choc électrique Ne séchez pas le filtre tamis avec une flamme nue ou une soufflante, vous risqueriez de le déformer.
Page 9 Module de découplage iQube...
Page 10 1 ou 2 zones, avec ou sans ECS. Il est compatible avec l’ensemble de la gamme de pompes à chaleur (PAC) de la marque HEIWA pour des configurations jusqu’à 16kW. L’iQube ne vient pas se substituer à la pompe à chaleur et il ne produit pas de chaleur.
Page 11 Module de découplage iQube 2.2 Généralités Modèle HHIQB-1Z50-V1 HHIQB-2Z50-V1 Volume du ballon de découplage Dimensions L×P×H 580 x 480 x 1130 580 x 480 x 1130 Poids net (à vide) 33,5 36,5 Isolation thermique 60 (polystyrène expansé) Pression maximale admissible Bars Température d’eau maximale °C...
Page 12 Module de découplage iQube 2.3.2 Structure du logiciel Ci-après le logigramme de fontionnement du logiciel : Ecran de démarage Mise sous tension Nouvelle conﬁg detectée Sauvegarde ASSISTANT validé? Arrêt des Boucle ASSISTANT circulateurs Appui >5s «O» Sauvegarde automa�que Afﬁchage des paramètres Appui «O»...
Page 13 Module de découplage iQube 2.4 Le module 1 zone - HHIQB-1Z50-V1 2.4.1 Le module hydraulique (1 zone) Description Description Soupape de sécurité 3bars Bague magnétique Disconnecteur simple action Bouchon retour ECS (Option) Capteur de pression Bouchon V3V ECS (Option) Débitmètre Primaire Purgeur automatique - Z1 Sonde de temp.
Page 14 Module de découplage iQube 2.4.2 La platine de raccordement hydraulique (1 zone) Description Description Piquage pour vase d’expansion Purgeur automatique - Z1 (Option) Robinets avec purgeur intégré Passage de tube soupape 3bars Retour secondaire - 3/4” Arrivée d’eau de ville - 1/2” Départ secondaire - 3/4”...
Page 15 Module de découplage iQube 2.4.3 La carte électronique (1 zone) Haute tension Basse tension A -> Alimentation pompe Z1 B -> Option ECS C -> Module découplage + Z1 G -> Fusible 3A H -> USB I -> Carte externe Alimentation de l’iQube Entrées pour pilotage par la PAC Liaison PAC - iQube...
Page 16 Module de découplage iQube 2.5 Le module 2 zones - HHIQB-2Z50-V1 2.5.1 Le module hydraulique (2 zones) Description Description Soupape de sécurité 3bars Purgeur automatique - Z1 Disconnecteur simple action Circulateur secondaire - Z1 Capteur de pression Sonde de temp. départ - Z1 Débitmètre Primaire Actionneur V3V - Z1 Sonde de temp.
Page 17 Module de découplage iQube 2.5.2 La platine de raccordement hydraulique (2 zones) Description Description Purgeur automatique Z2 Entrée PAC - 1” Robinets avec purgeur intégré Purge du pot à boues Piquage pour vase d’expansion Retour secondaire Z2 - 3/4” (Non fourni) Départ secondaire Z2 - 3/4”...
Page 18 Module de découplage iQube 2.5.3 La carte électronique (2 zones) Haute tension Basse tension A -> Alimentation pompe Z1 B -> Option ECS C -> Module découplage + Z1 D -> Alimentation pompe Z2 E -> Option Z2 F -> Option Z2 (Moteurs V3V) G ->...
Page 19 Module de découplage iQube 3 Avant l’installation 3.1 Déballage Lors du déballage, assurez-vous que les éléments suivants sont présents : L’iQube Dans son carton, pieds réglables à installer Les pieds réglables Une enveloppe avec 4 pieds réglables est fournie La clé Allen à rotule Pour boitier électrique, circulateurs &...
Page 20 Module de découplage iQube 4 Installation du produit 4.1 Avis de sécurité pour l’installation, l’entretien et le déplacement de l’appareil (1) Veuillez lire attentivement les instructions d’utilisation, d’installation et d’entretien avant usage. (2) Si le produit a besoin d’être installé, déplacé ou entretenu, veuillez contacter notre revendeur désigné...
Page 21 Module de découplage iQube 4.3 Conditions d’installation (1) L’iQube peut être installé de niveau, au sol ou au mur à l’aide d’un support mural dédié à un groupe extérieur de climatisation. En cas de pose murale, ne pas installer les pieds réglables et veuillez vous assurer que le support est suffisamment dimensionné.
Page 22 Module de découplage iQube 4.4 Contraintes dimentionnelles 4.4.1 Module 1 zone...
Page 23 Module de découplage iQube 4.4.2 Module 2 zones...
Page 24 Module de découplage iQube 4.5 Exigences d’installation des canalisations du réseau d’eau (1) Pour les conduites d’eau, il est recommandé d’utiliser des tubes cuivre ou PPR. (2) L’ensemble des canalisations, vannes et joints de tuyauterie etc., doivent être isolés. Il est recommandé...
Page 25 Module de découplage iQube 4.7 Installation hydraulique 4.7.1 Raccordement hydraulique AVERTISSEMENT ! l’installation doit etre soigneusement rincée pour eliminer tous risques de colmatage du filtre. L’iQube doit être raccordé dans les règles de l’art définies par le document NF DTU 60.1. Il convient au professionnel d’assurer le bon fonctionnement hydraulique de l’installation et de prévenir toutes possibilité...
Page 26 Module de découplage iQube 4.8 Installation électrique AVERTISSEMENT ! ƒ L’installation de l’appareil doit être effectuée par des professionnels qualifiés selon la NFC 15-100. ƒ L’alimentation doit être conforme aux spécifications de la plaque signalétique. La capacité de charge de l’alimentation électrique et les sections de câble doivent être vérifiées avant l’installation.
Page 27 Module de découplage iQube 4.8.3 Raccordement de l’alimentation principale Terre ( ) REMARQUE Pour plus de facilité d’installation, l’ensemble des connecteurs de la carte électronique sont détachables ! Ligne (L) Neutre (N) ƒ L’alimentation est à raccorder sur un disjoncteur de 6A indépendant ƒ...
Page 28 Module de découplage iQube 4.8.5 #1 - Raccordement en mode Autonome - Pilotage par l’iQube Liaison Thermostatique Dans cette configuration, seule la liaison thermostatique sera à réaliser entre l’iQube & la PAC. Elle permettra à l’iQube de gérer les phases de démarrage et d’arrêt de la PAC. iQube CN24 CN21...
Page 29 Module de découplage iQube Les Thermostats de zone Selon le nombre de zone et selon l’activation ou non de la reversibilité, il est possible de raccorder un ou des thermostats. Ils se raccordent sur les entrées suivantes : Thermostats 10 11 Thermostat Z1 Thermostat TAE2 à...
Page 30 Module de découplage iQube REMARQUE ƒ En cas de réversibilité avec une zone non réversible (ex : radiateur), la zone acceptant la réversibilité (ex : plancher) devra être raccordée hydrauliquement et électriquement sur la zone 1. ƒ Il n’est pas possible de réaliser un montage en 2 zones réversibles sauf à activer les 2 zones simultanément.
Page 31 Module de découplage iQube AVERTISSEMENT ! L’installation d’un aquastat est obligatoire sur un plancher chauffant & un plafond chauffant. Les options du mode autonome (Se référer aux guides fournis avec les options) HHIQBO-ECS-V1 Module ECS pour préparateur d’ECS HHIQBO-50L-V1 Ballon tampon additionnel de 50L (avec kit HHIQBO-RAC1-V1) HHIQBO-EXP-V1 Vase d’expansion rectangulaire (avec kit HHIQBO-RAC2-V1) HHIQBO-SND-V1...
Page 32 Module de découplage iQube 4.8.6 #2 - Raccordement en mode Pilotage par la PAC Dans cette configuration, il n’est pas possible de faire une installation réversible sur 2 zones, il n’est pas non plus possible de brancher de sondes extérieures sur l’iQube. Liaison Thermostatique Dans cette configuration, même si aucun thermostat n’est raccordé...
Page 33 Module de découplage iQube Les Thermostats de zone Selon le nombre de zone et selon l’activation ou non de la reversibilité, il est possible de raccorder un ou des thermostats. Ils se raccordent sur les entrées suivantes de l’iQube : Thermostats 10 11 Thermostat Z1...
Page 34 Module de découplage iQube REMARQUE En cas de réversibilité avec une zone non réversible (ex : radiateur), la zone acceptant la réversibilité (ex : plancher) devra être raccordée hydrauliquement et électriquement sur la zone 1. Les circulateurs, les vannes et les sondes En mode pilotage par la PAC, vous devez relier l’ensemble des sondes et des sorties demandées par la PAC sur l’iQube l’iQube.
Page 35 Module de découplage iQube Ci après le raccordement de la vanne 3 voies mélangeuse Zone 2 sur l’iQube : iQube CN24 CN21 CN16 CN28 CN32 CN13 CN15 CN29 CN25 CN18 CN42 CN40 DIS1 Vanne 3 voies de mélange CN41 Vanne 3 voies de mélange CN17 10 11 1 2 3...
Page 36 Module de découplage iQube 5 Mise en service Une fois les raccordements hydrauliques et électriques réalisés, vous pouvez passer à la configuration de l’iQube. Pour vous faciliter la tache, un assistant vous sera présenté au premier démarrage de l’unité. Il est ensuite possible de modifier les paramétrages réalisés par l’assistant via la table des paramètres.
Page 37 Module de découplage iQube 5.2 L’assistant de paramétrage Allumez l’alimentation de l’iQube pour lancer l’assistant de première mise en route. Suivez ensuite l’ensemble des étapes pour configurer l’iQube en fonctions de votre installation et de la manière dont vous souhaitez qu’elle fonctionne. 5.2.1 Logigramme - Assistant Module 1 Zone Langue Sanitaire...
Page 38 Module de découplage iQube 5.2.2 Logigramme - Assistant Module 2 Zones Langue Sanitaire Zone 2 Config. Date/heure Sonde Ext. installation PAC réversible Config source Pilotage par la PAC Pilotage par l’iQube Regul. Z1 Config Config emetteur Z1 emetteur Z1 Config Temp Config sonde Chauf.
Page 39 Module de découplage iQube 5.2.3 Focus sur quelques points de l’assistant - La navigation Navigation Navigation Sélection & Validation - La configuration de l’installation Cette étape est primordiale. Vous devez définir votre installation, décrire de quoi elle est composée. L’assistant sera différent selon les options choisies. Langue Sanitaire Zone 2...
Page 40 Module de découplage iQube - La configuration de la source de régulation Z1 & Z2 Cette étape importante vous permet de choisir si vous optez pour un pilotage par l’iQube ou par la PAC. Langue Sanitaire Zone 2 Config. Date/heure Sonde Ext.
Page 41 Module de découplage iQube La loi d’eau est alors calculée selon cette formule : • Température de base de l'habitation (Tb) • Régime de sortie d'eau nominal de l'installation à Tbase (T1b) • Température de consigne (TaSET) • Température extérieure (T4) a = (TaSET - T1b) / (TaSET - Tb) T1 = a x T4 + b où...
Page 42 Module de découplage iQube - Les courbes des circulateurs Pour le module 1 zone : Pression disponible 100% pwm Pression disponible 75% pwm Pression disponible 50% pwm 1000 1200 1400 1600 Débit (l/H) Pour le module 2 zones : Pression disponible 100% pwm Pression disponible 75% pwm Pression disponible 50% pwm 1000...
Page 43 électronique des pages 10 & 13. REMARQUE L’option Modbus est désactivée par défaut. Pour l’utiliser, il faut l’activer sur l’écran de paramétrage du Modbus. Rapprochez-vous du service technique Heiwa pour obtenir plus d’information sur cette fonction La sauvegarde En fin de configuration, il vous sera demandé...
Page 44 Sauvegarde ASSISTANT validé? Arrêt des Boucle ASSISTANT circulateurs Module de découplage iQube Appui >5s «O» Sauvegarde automa�que 5.2.4 Modification manuelle des paramètres des paramètres Afﬁchage Appui «O» sélec�onnés UTILISATEUR Il est possible via le «Menu Paramètres» de modifier les paramètres réalisés via l’assistant. Rappel ce produit doit etre Pour y accéder, il faut se rendre dans la table des paramètres.
Page 45 Module de découplage iQube 6 Suivi du système L’iQube vous permet de suivre en temps réel les valeurs des sondes et capteurs. A partir du menu utilisateur, il suffit d’appuyer une fois sur «0» pour voir apparaitre une fenêtre d’alerte puis d’appuyer une nouvelle fois sur «O» pour faire apparaitre le synoptique de votre installation : Le synoptique s’adapte à...
Page 46 Module de découplage iQube Voici La signification des indications du synoptique : Bouteille de % ouverture Température Température découplage V3V - Z1 départ Z1 Extérieure Débit Z1 Température départ primaire Température Débit primaire retour Z1 Puissance Température PAC / ECS départ Z2 Température retour Z2...
Page 47 Module de découplage iQube REMARQUE ƒ Cet arrêt des circulateurs n’entraine pas l’arrêt de production d’eau chaude sanitaire. ƒ Cet arrêt des circulateurs n’aura aucun impact sur les cycles de dégommage des circulateurs et des vannes 3 voies (actionneurs). Les dégommages seront toujours actifs. 8 Maintenance Dans le processus de maintenance du produit, veuillez contacter votre installateur.
Page 48 Module de découplage iQube 9 Codes erreurs Probleme si Code Probleme si Désignation Action erreur Pilotage PAC Pilotage iQube "Sonde non connectée ou defaillante, "- Verifier la presence de Basculement en mode la sonde exterieur sur dégradé : l'iQube. Verifier son bon Erreur sonde T°C de consigne figé...
Page 49 Module de découplage iQube Probleme si Code Probleme si Désignation Action erreur Pilotage PAC Pilotage iQube "- Controler le branchement "sonde non connectée ou de la sonde defaillante. - Controler la continuité du Erreur sonde Pas de régulation, arret de Enregistrement cablage.
Page 50 Module de découplage iQube Probleme si Code Probleme si Désignation Action erreur Pilotage PAC Pilotage iQube "- Controler le fonctionnement du circulateur. Le remplacer si necessaire - Controler le bon "Le débitmetre ne mesure raccordement et pas de débit alors qu'une fonctionnement du Défaut débit demande est presente.
Page 51 Module de découplage iQube NOTE...
Page 52 HEIWA France 1180 Rue Jean Perrin ZI Les Milles 13851 Aix-en-Provence Tél : 0 800 94 53 51 (service gratuit + prix d’un appel) E-mail : contact@heiwa-france.com www.heiwa-france.com...
