Pour augmenter le niveau d'entrée du canal, tournez le contrôle de gain (Q) correspondant dans le sens
horaire.
•
•
Pour diminuer le niveau d'entrée du canal, tournez le contrôle de gain (Q) correspondant dans le sens
antihoraire.

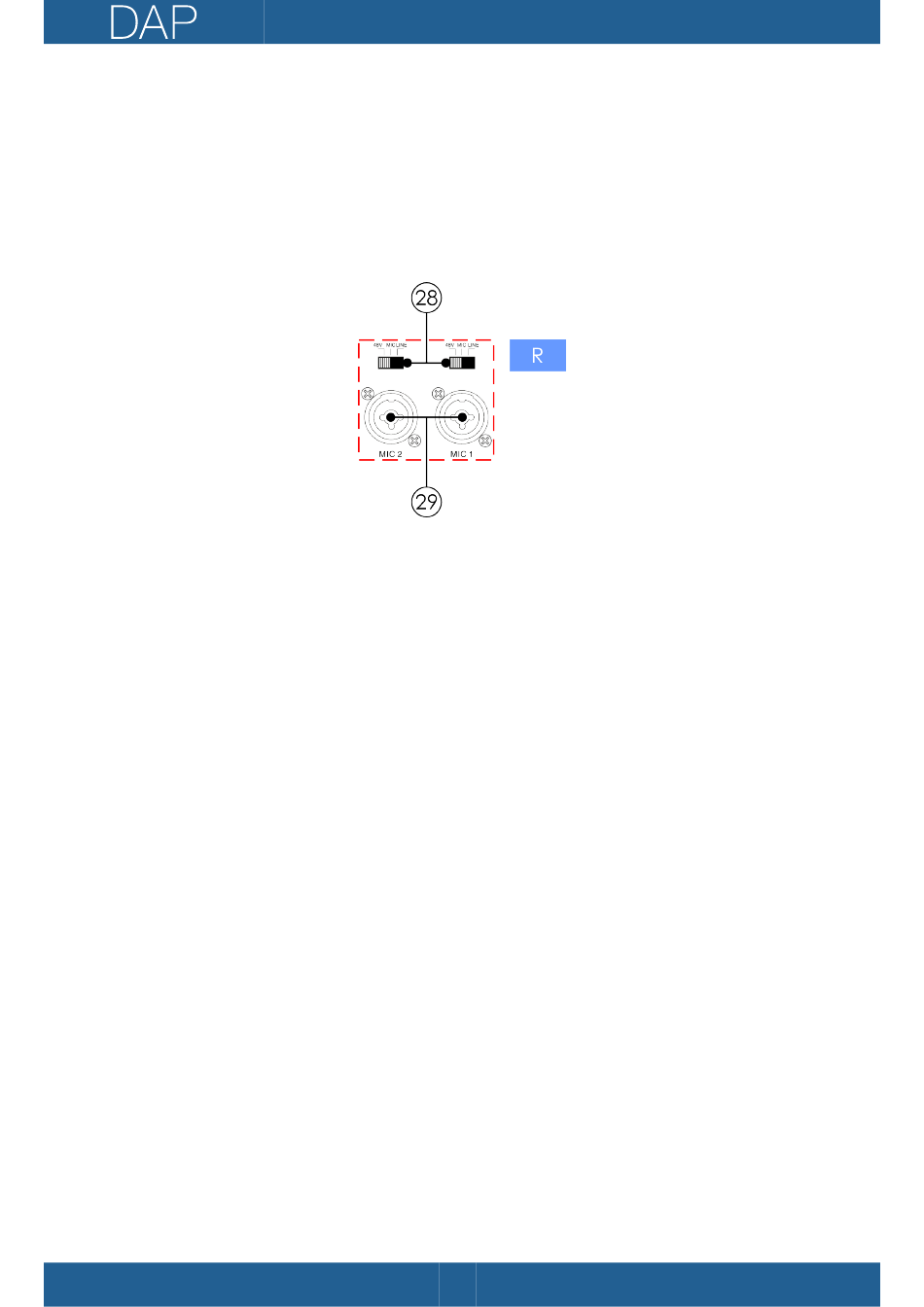

5.11. Section des microphones (face arrière)
La section de contrôle des microphones MIC 1 et MIC 2 (R) comporte des commutateurs à 3 voies (28) et des
entrées microphone/ligne (29) pour MIC 1 et MIC 2.
Les commutateurs à 3 voies (28) permettent de régler le niveau d'entrée requis (48 V/microphone/ligne).
Pour régler le niveau d'entrée sur 48 V, placez le commutateur à 3 voies (28) sur la position située la plus à
•
•
gauche.
•
•
Pour régler le niveau d'entrée sur microphone, placez le commutateur à 3 voies (28) sur la position
centrale.
•
•
Pour régler le niveau d'entrée sur ligne, placez le commutateur à 3 voies (28) sur la position située la plus à
droite.
Les entrées microphone/ligne (29) sont des entrées combinées XLR/jack adaptés aux microphones à
condensateur avec alimentation fantôme (48 V), aux microphones dynamiques sans alimentation fantôme
(microphone), ainsi qu'aux équipements de niveau de ligne (ligne).
Remarque :
Lorsque vous connectez un microphone, assurez-vous que l'affectation des broches est correcte. Lisez le mode
d'emploi du microphone que vous souhaitez connecter.
Lorsque vous connectez des sources de signaux, assurez-vous que les faders des canaux correspondants et les
faders principaux sont réglés au minimum afin d'éviter les bruits désagréables au moment de la connexion.
5.12. Vis de mise à la terre
Le IMIX-6.2 Install Mixer 2U comporte deux vis de mise à la terre : la vis de mise à la terre 1 (S) et la vis de mise à
la terre 2 (V).
Pour éviter les boucles de terre, utilisez un fil de terre pour connecter la ou les vis de terre du site IMIX-6.2 Install
Mixer 2U à la ou aux vis de terre du ou des appareils secondaires connectés.
5.13. Section d'entrée de ligne
La section ligne et phono/ligne (T) comprend trois entrées ligne RCA (30), un bouton ligne/phono (31) et une
entrée ligne/phono RCA (32).
c
18
IMIX-6.2 Install Mixer 2U
Figure 14
Code de produit : D2354
