Sommaire des Matières pour DAP IMIX-6.2 Install Mixer 2U

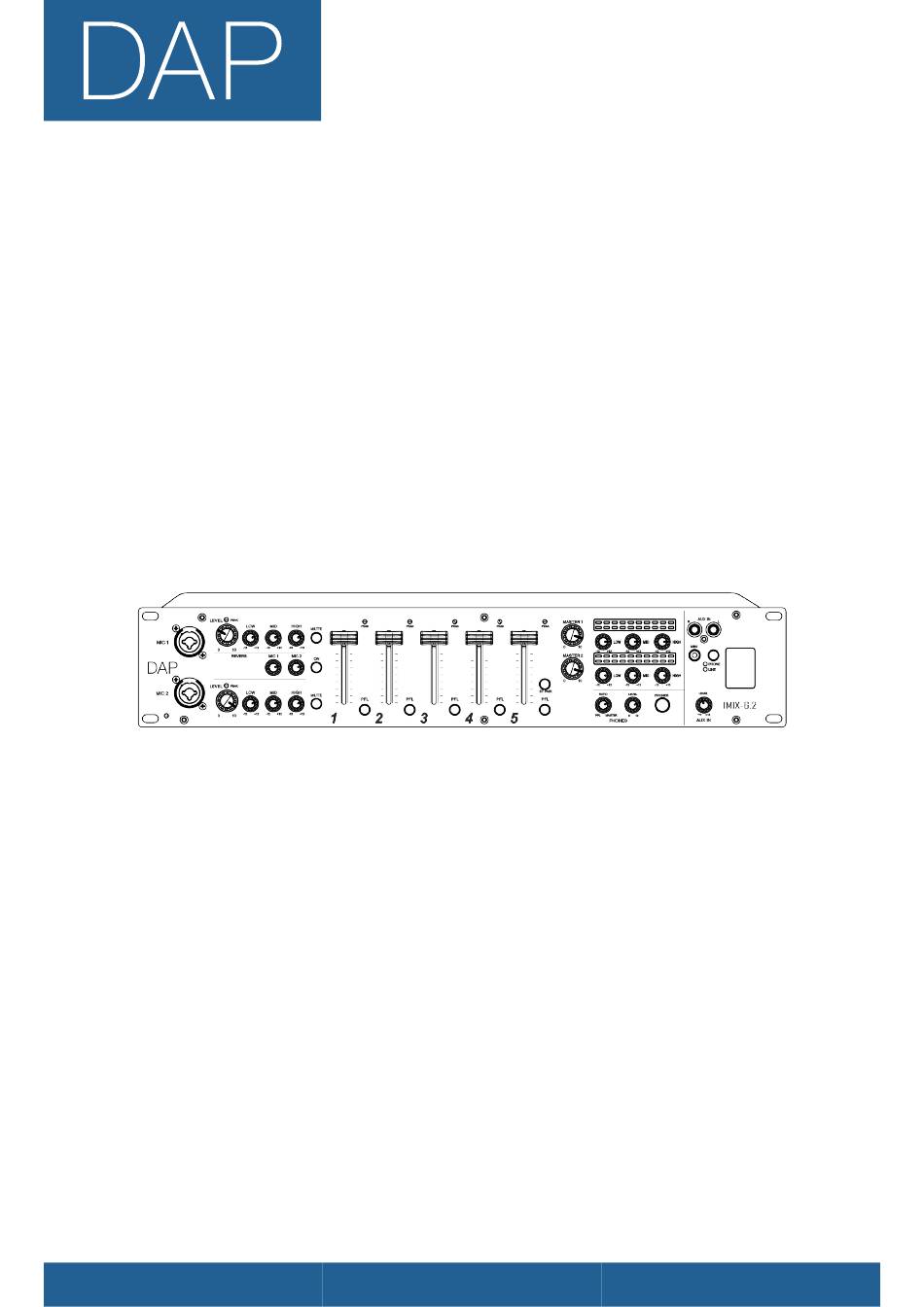

- Page 1 MODE D’EMPLOI FRANÇAIS V1.0 IMIX-6.2 Install Mixer 2U Code de produit : D2354...
- Page 2 IMIX-6.2 Install Mixer 2U Préface Nous vous remercions d’avoir fait l’acquisition de ce produit DAP. L’objectif de ce mode d’emploi est de vous fournir des instructions pour une utilisation correcte et sûre de ce produit. Conservez le mode d’emploi pour pouvoir le consulter ultérieurement, car il fait partie intégrante du produit. Le mode d’emploi doit être conservé...
- Page 3 IMIX-6.2 Install Mixer 2U Table des matières 1. Introduction ............................
- Page 4 Après le déballage, vérifiez le contenu du carton. S’il manque des pièces ou si certaines sont endommagées, veuillez contacter votre distributeur Highlite International. Contenu du paquet : • • DAP IMIX-6.2 Install Mixer 2U • • Adaptateur d’alimentation + câble (1,9 m) • •...
- Page 5 IMIX-6.2 Install Mixer 2U 1.5. Symboles et indications Les consignes de sécurité et les avertissements mises en garde sont indiquées tout au long du mode d’emploi par des panneaux de sécurité. Respectez toujours les instructions fournies dans ce mode d’emploi.
- Page 6 IMIX-6.2 Install Mixer 2U Sécurité Important Lisez et suivez les instructions de ce mode d’emploi avant d’installer, d’utiliser ou de réparer ce produit. Le fabricant n’assumera aucune responsabilité en cas de dommages résultant du non-respect de ce mode d’emploi. 2.1.
- Page 7 IMIX-6.2 Install Mixer 2U Attention Consignes générales de sécurité • • Ne secouez pas l’appareil. Évitez d’exercer une force excessive lors de son installation ou de son utilisation. • • Si l’appareil tombe ou subit un choc, débranchez-le immédiatement de l’alimentation électrique.
- Page 8 IMIX-6.2 Install Mixer 2U 2.2. Prérequis concernant l’utilisateur Ce produit peut être utilisé par des personnes ordinaires. L’installation et l’entretien peuvent être effectués par des personnes ordinaires. Les réparations doivent obligatoirement être effectuées par des personnes formées ou qualifiées. Contactez votre distributeur Highlite International pour plus d’informations.
- Page 9 IMIX-6.2 Install Mixer 2U Description de l’appareil Le IMIX-6.2 Install Mixer 2U de DAP est une table de mixage d’installation compacte. Elle peut être montée dans un rack standard de 19 pouces. Pour une utilisation optimale, les entrées, les sorties et les contrôles sont situés à...
- Page 10 IMIX-6.2 Install Mixer 2U 3.3. Caractéristiques du produit Modèle : IMIX-6.2 Install Mixer 2U Entrées : Entrées mono 2 Connecteur d’entrée mono XLR à 3 broches / TS asymétrique 6,3 mm Plage de gain de l’entrée mono 10 dB Entrées stéréo Connecteur d’entrée stéréo RCA ...
- Page 11 IMIX-6.2 Install Mixer 2U Unités de rack 2 U Boîtier Métallique Couleur Noir Poids 2,6 kg (adaptateur d’alimentation exclu) Indice de protection IP20 (utilisation en intérieur uniquement) Propriétés du produit : Voyants LED Appairage BT / Limite / Sourdine / Niveau de sortie / PFL ...
- Page 12 4.3. Montage en rack Le IMIX-6.2 Install Mixer 2U peut être monté dans un rack standard de 19 pouces. L’appareil occupe un espace de 2 unités de rack (U), ce qui représente une hauteur de 88,9 mm. Assurez-vous que le rack est solidement fixé, afin éviter qu’il ne devienne instable ou qu’il ne bascule.
- Page 13 Pour allumer l’appareil : • • Appuyez sur l’interrupteur d’alimentation (N) pour le faire basculer vers la gauche (ON). Le voyant LED d’alimentation vert (M) s’allume lorsque le IMIX-6.2 Install Mixer 2U est en marche. Pour éteindre l’appareil : • • Appuyez sur l’interrupteur d’alimentation (N) pour le faire basculer vers la droite (OFF).
- Page 14 IMIX-6.2 Install Mixer 2U Ces deux entrées sont électroniquement symétriques et présentent des niveaux de bruit et de bourdonnement extrêmement bas. Elles sont adaptées pour la connexion de microphones à faible impédance. Chaque entrée dispose de ses propres contrôles dédiés : section de contrôle du microphone MIC 1 (B) (veuillez consulter 5.3.2.
- Page 15 IMIX-6.2 Install Mixer 2U La contrôle du niveau (6) permet de régler le volume de l’entrée du microphone. • • Pour augmenter le volume, tournez le contrôle du niveau (6) dans le sens horaire. • • Pour diminuer le volume, tournez le contrôle du niveau (6) dans le sens antihoraire.
- Page 16 IMIX-6.2 Install Mixer 2U Les faders (10) logarithmiques de 50 mm permettent de contrôler le volume des canaux de ligne, ligne/phono et Bluetooth correspondants. Le contrôle principal (veuillez consulter 5.5. Sections de contrôle principal à la page 15) permet de régler le volume général.
- Page 17 Pour diminuer le niveau, tournez le contrôle du niveau (25) dans le sens antihoraire. 5.7. Module Bluetooth Le IMIX-6.2 Install Mixer 2U est doté d’un module Bluetooth (I) intégré. 5.8. Section du casque audio La section du casque audio (J) comporte un contrôle du ratio (19), un contrôle du niveau (20) et une sortie casque (21).
- Page 18 Risque de lésions auditives Remarque : Le IMIX-6.2 Install Mixer 2U permet de générer des niveaux de sortie élevés via la sortie casque. Assurez-vous que le contrôle du niveau du casque est réglé sur 0 avant de connecter un casque. 5.9.
- Page 19 5.12. Vis de mise à la terre Le IMIX-6.2 Install Mixer 2U comporte deux vis de mise à la terre : la vis de mise à la terre 1 (S) et la vis de mise à la terre 2 (V).
- Page 20 01) Activez le Bluetooth sur l'appareil que vous souhaitez coupler avec le IMIX-6.2 Install Mixer 2U. 02) Appuyez et maintenez enfoncé le bouton d'appariement BT (12) sur le site IMIX-6.2 Install Mixer 2U jusqu'à ce que l'indicateur LED commence à clignoter.
- Page 21 IMIX-6.2 Install Mixer 2U 5.16. Exemple de configuration Vous trouverez ci-dessous un exemple de configuration typique. Assurez-vous que le IMIX-6.2 Install Mixer 2U est éteint (veuillez consulter 5.2. Mise en marche/arrêt à la page 12) avant de connecter d'autres appareils.
- Page 22 • • Utilisez un fil de terre pour relier la ou les vis Ronflement ou de terre du site IMIX-6.2 Install Mixer 2U à la Boucle de terre bourdonnement ou aux vis de terre du ou des appareils secondaires connectés...
- Page 23 IMIX-6.2 Install Mixer 2U Entretien 7.1. Maintenance préventive Attention Avant toute utilisation, examinez visuellement l’appareil pour déceler d’éventuels défauts. Assurez-vous que : • • Le boîtier n’est pas endommagé. • • Le câble d’alimentation n’est pas endommagé et ne semble pas fragilisé.
- Page 24 IMIX-6.2 Install Mixer 2U Approbation Par la présente, Highlite International déclare que l’appareil IMIX-6.2 Install Mixer 2U, code produit D2354, est conforme à la directive 2014/53/EU (RED – directive relative aux équipements radio). Le texte intégral de la déclaration de conformité est disponible sur la page du produit concerné sur le site Web de Highlite International (www.highlite.com).
- Page 25 IMIX-6.2 Install Mixer 2U Code de produit : D2354...
- Page 26 DAP est une marque de Highlite International B.V.
