Le contrôle du ratio (19) permet de générer un mixage entre le PFL et le signal principal et de le diffuser dans le
casque audio.
•
•
Pour augmenter le volume du signal principal dans le mixage, tournez le contrôle du ratio (19) dans le sens
horaire.
Pour augmenter le volume du PFL dans le mixage, tournez le contrôle du ratio (19) dans le sens antihoraire.
•
•
Le contrôle du niveau (20) permet de régler le volume de la sortie casque.
Pour augmenter le volume, tournez le contrôle du niveau (20) dans le sens horaire.
•
•
•
•
Pour diminuer le volume, tournez le contrôle du niveau (20) dans le sens antihoraire.
La sortie casque (21) est une prise jack 6,3 mm / 1/4" TRS, dont le câblage est le suivant : Tip = gauche,
Ring = droite et Sleeve = masse.
AVERTISSEMENT
Risque de lésions auditives
Remarque :
Le IMIX-6.2 Install Mixer 2U permet de générer des niveaux de sortie élevés via la sortie casque. Assurez-vous
que le contrôle du niveau du casque est réglé sur 0 avant de connecter un casque.

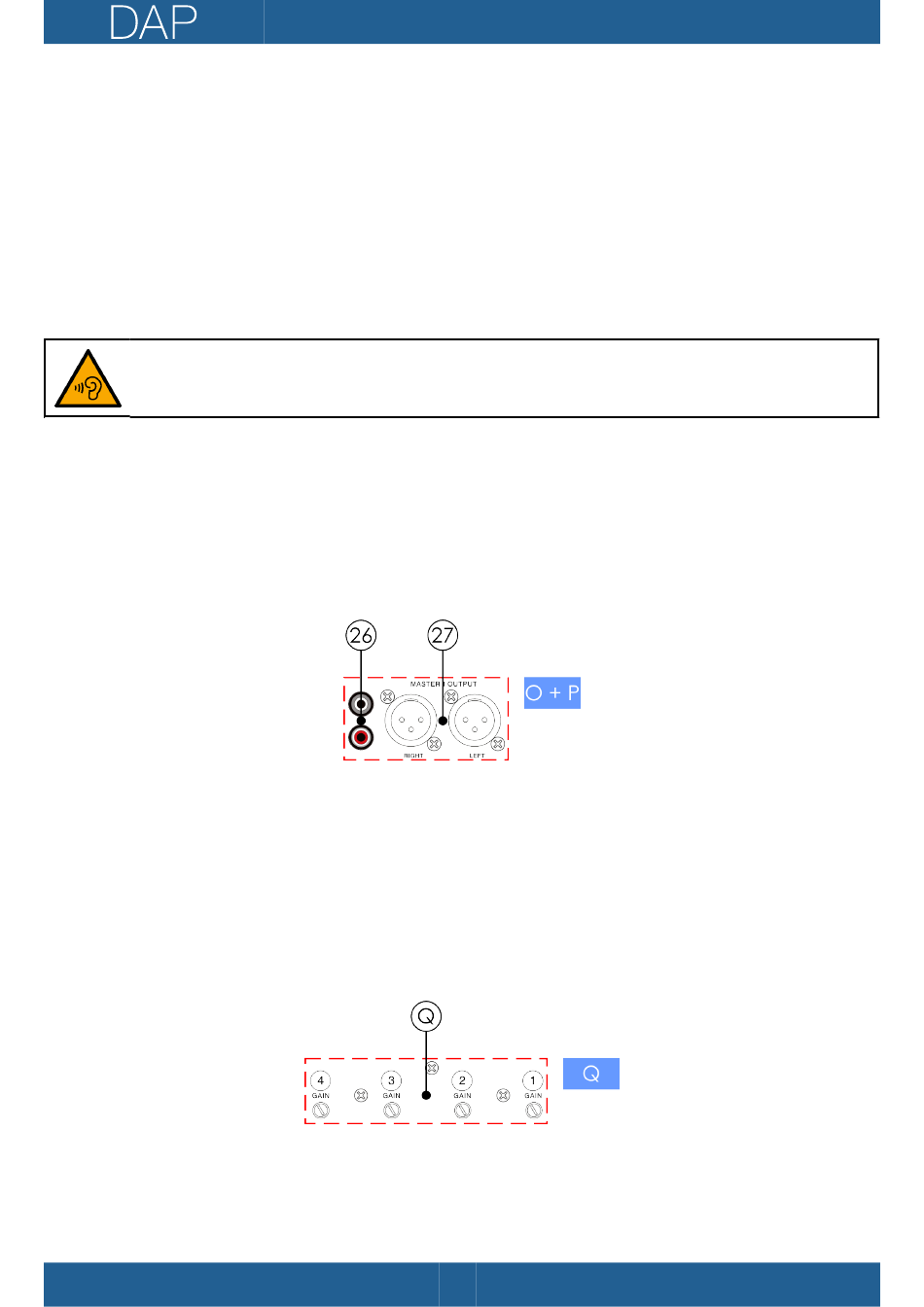

5.9.
Section de sortie principale
Cet appareil dispose de deux sorties principales : la sortie MASTER 1 (P) et la sortie MASTER 2 (O).
Chacune de ces deux sorties comprend une sortie RCA (26) et une sortie XLR (27).
La sortie RCA (26) est adaptée pour la connexion d'un amplificateur dont les entrées sont asymétriques.
La sortie XLR (27) est divisée afin de séparer les canaux gauche et droit, et elle est adaptée pour la connexion
d'un amplificateur dont les entrées sont symétriques.
5.10. Section des contrôles de gain
La section des contrôles de gain (Q) permet de contrôler les canaux 1, 2, 3 et 4.
Les niveaux d'entrée des canaux sont déterminés par les contrôles de gain (Q). Les contrôles de gain (Q)
permettent de régler la sensibilité de l'entrée de ligne.
c
17
IMIX-6.2 Install Mixer 2U
Figure 12
Figure 13
Code de produit : D2354
