Ces deux entrées sont électroniquement symétriques et présentent des niveaux de bruit et de bourdonnement
extrêmement bas. Elles sont adaptées pour la connexion de microphones à faible impédance. Chaque entrée
dispose de ses propres contrôles dédiés : section de contrôle du microphone MIC 1 (B) (veuillez consulter
Sections de contrôle des microphones
consulter
5.3.2. Sections de contrôle des microphones
réverbération (MIC 1/2) (C) (veuillez consulter
Remarque :
•
•
Lorsque vous connectez un microphone, assurez-vous que l'affectation des broches est correcte. Lisez le
mode d'emploi du microphone que vous souhaitez connecter.
•
•
Ces entrées ne sont pas adaptées pour la connexion d'une console de mixage supplémentaire, d'une
unité d'effets, etc. Lorsque vous connectez des sources de signaux, assurez-vous que les faders des canaux
correspondants et les faders principaux sont réglés au minimum afin d'éviter les bruits désagréables au
moment de la connexion.
5.3.2. Sections de contrôle des microphones

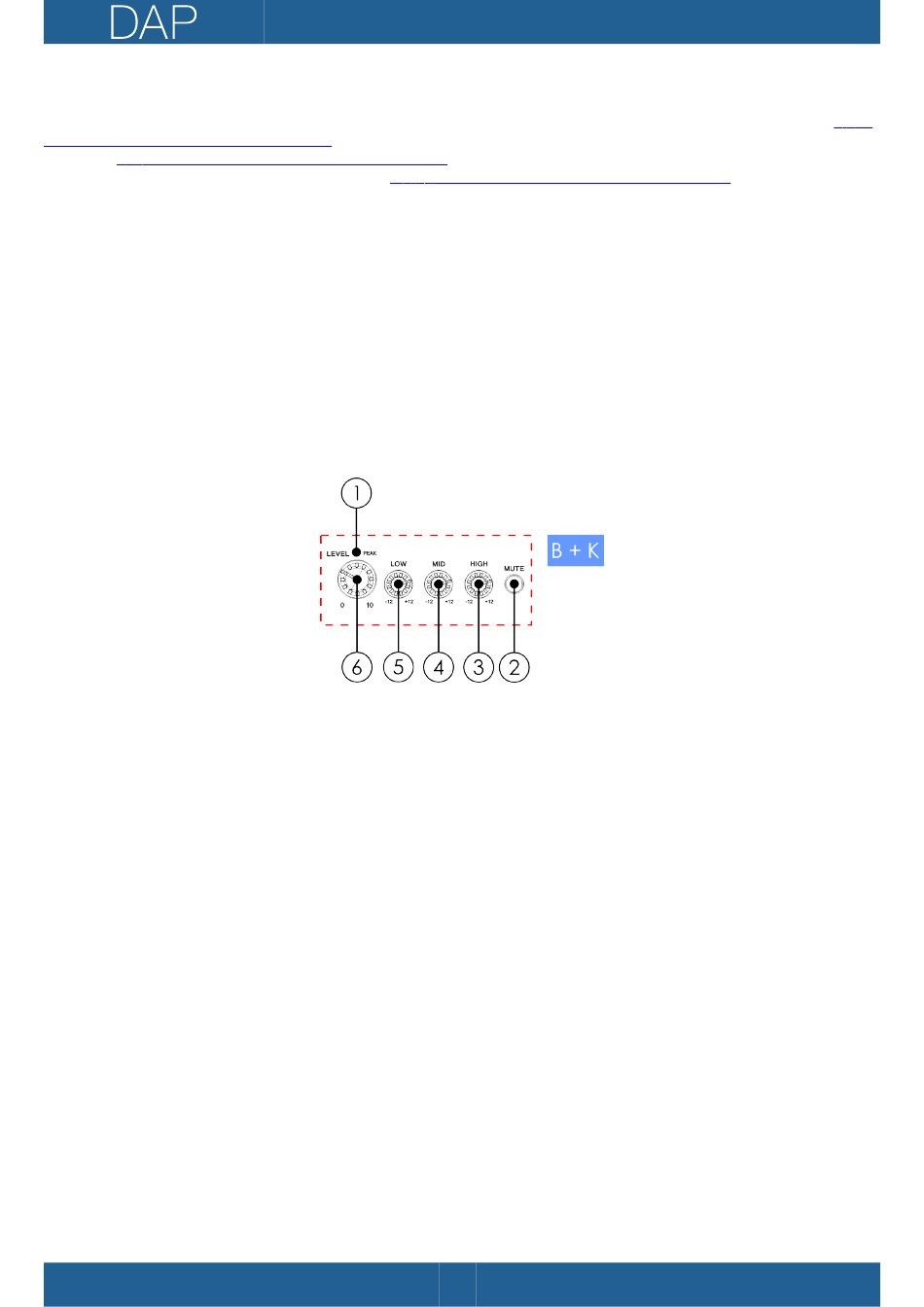

Cet appareil dispose de deux sections de contrôle des microphones : la section de contrôle du microphone
MIC 1 (B) et la section de contrôle du microphone MIC 2 (K).
Ces sections comportent un voyant LED de puissance en crête (1), un bouton de sourdine (2), un égaliseur à
3 bandes (3, 4, 5) et un contrôle du niveau (6).
Le voyant LED de puissance en crête (1) s'allume lorsque le niveau du signal entrant atteint une valeur
inférieure de 8 dB à la valeur d'écrêtage. En principe, il ne doit s'allumer que brièvement lors des pics de
puissance en crête dynamiques.
•
•
Si le voyant LED de puissance en crête (1) reste allumé ou s'il clignote à répétition, tournez le contrôle du
niveau (6) dans le sens antihoraire afin de réduire l'amplification.
Le bouton de sourdine (2) permet de couper le son de l'entrée du microphone. Un voyant LED rouge s'allume
et permet d'indiquer lorsque la sourdine est activée.
•
•
Pour couper le son de l'entrée du microphone, appuyez sur le bouton de sourdine (2).
•
•
Lorsque le microphone est coupé, appuyez une nouvelle fois sur le bouton de sourdine (2) pour rétablir le
son de l'entrée du microphone.
L'égaliseur à 3 bandes (3, 4, 5) permet d'ajuster les signaux audio entrants. Le contrôle de la fréquence des
graves (5) est effectué par augmentation/diminution de 80 Hz, tandis que le contrôle de la fréquence des
aigus (3) est effectué par augmentation/diminution de 12 kHz. Le contrôle de la plage de fréquences des
médiums (4) a une réponse en fréquence de crête de 1 kHz. Il est possible d'appliquer une atténuation ou une
amplification allant jusqu'à 12 dB à chacune de ces 3 bandes, tandis que leur position centrale permet de les
désactiver. Des modifications infimes apportées au contrôle de l'égaliseur permettent généralement d'obtenir
les meilleurs résultats. Il est recommandé d'éviter un renforcement excessif de la bande MID.
•
•
Pour amplifier une plage de fréquences, tournez le contrôle des graves (5), des médiums (4) ou des aigus
(3) dans le sens horaire.
Pour atténuer une plage de fréquences, tournez le contrôle des graves (5), des médiums (4) ou des aigus
•
•
(3) dans le sens antihoraire.
c
à la page 13), section de contrôle du microphone MIC 2 (K) (veuillez
à la page 13) et section de contrôle de la
5.3.3. Section de contrôle de la réverbération
13
IMIX-6.2 Install Mixer 2U
à la page 14).
Figure 6
Code de produit : D2354
