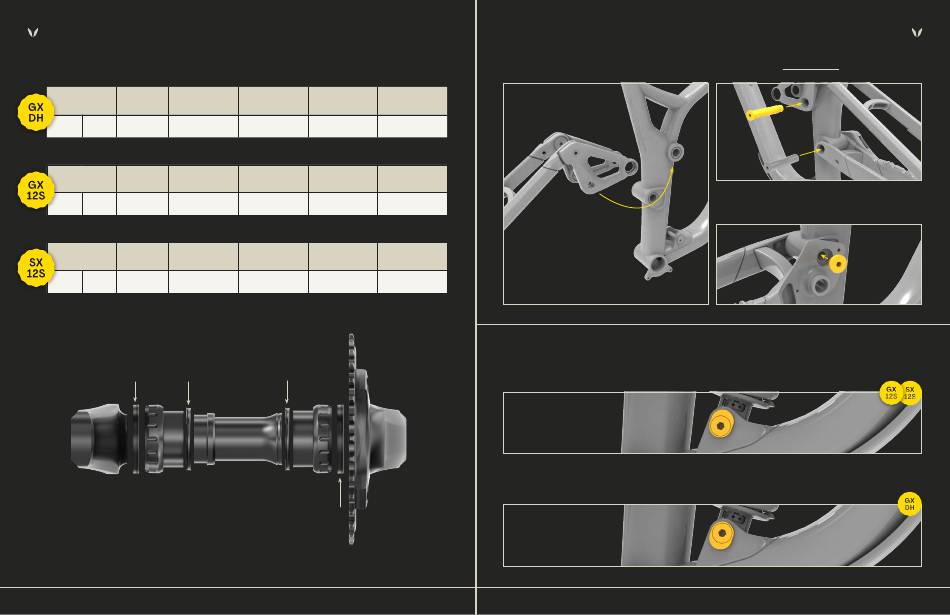

5. Pédalier
Assurez-vous de suivre les instructions suivantes pour chaque kit d'assemblage :
Interface et largeur
Espaceur extérieur
de la coque du
Pédalier
gauche (mm)
cadre (mm)
Super
BSA
73
4.5
Boost
Interface et largeur
Espaceur extérieur
de la coque du
Pédalier
gauche (mm)
cadre (mm)
Super
BSA
73
4.5
Boost
Interface et largeur
Espaceur extérieur
de la coque du
Pédalier
gauche (mm)
cadre (mm)
Super
BSA
73
4.5
Boost
Espaceur(s)
Espaceur(s)
extérieur
intérieur
gauche
gauche
14
Espaceur intérieur
Espaceur intérieur
Espaceur extérieur
gauche (mm)
droit (mm)
gauche(mm)
-
-
9
Espaceur intérieur
Espaceur intérieur
Espaceur extérieur
gauche (mm)
droit (mm)
gauche(mm)
-
-
9
Espaceur intérieur
Espaceur intérieur
Espaceur extérieur
gauche (mm)
droit (mm)
gauche(mm)
-
-
9
Espaceur(s)
intérieur
droit
Espaceur(s)
extérieur
droit
CONSEILS D' A SSEMBLAGE → PARTIE 3
6. Pivot supérieur
Assurez-vous d'assembler la bascule avec le hauban
avant de les installer sur le vélo.
7. Configuration Hi/Lo
Kit d'assemblage GX 12s et SX 12s → La configuration sera ajustée sur Low au moment de la livraison. Il est pos-
sible de modifier cette configuration selon vos besoins.
Kit d'assemblage GX DH → La configuration sera ajustée sur Hi au moment de la livraison du vélo. Il est recom-
mandé de garder la configuration d'origine puisqu'elle est conçu pour avoir la géométrie optimale avec l'agen-
cement des roues 27.5'' à l'arrière et 29'' à l'avant (Mullet).
CONSEILS D' A SSEMBLAGE → PARTIE 4
7. Filetage pivot
Assurez-vous de ne pas mettre de graisse sur le file-
tage des pivots ci-dessous :
8. Pivot du bas
Fixez la goupille inférieure en vissant l'écrou du
côté de la chaîne :
15
