Manuels Connexes pour devinci E-SPARTAN LITE 2025+
Sommaire des Matières pour devinci E-SPARTAN LITE 2025+

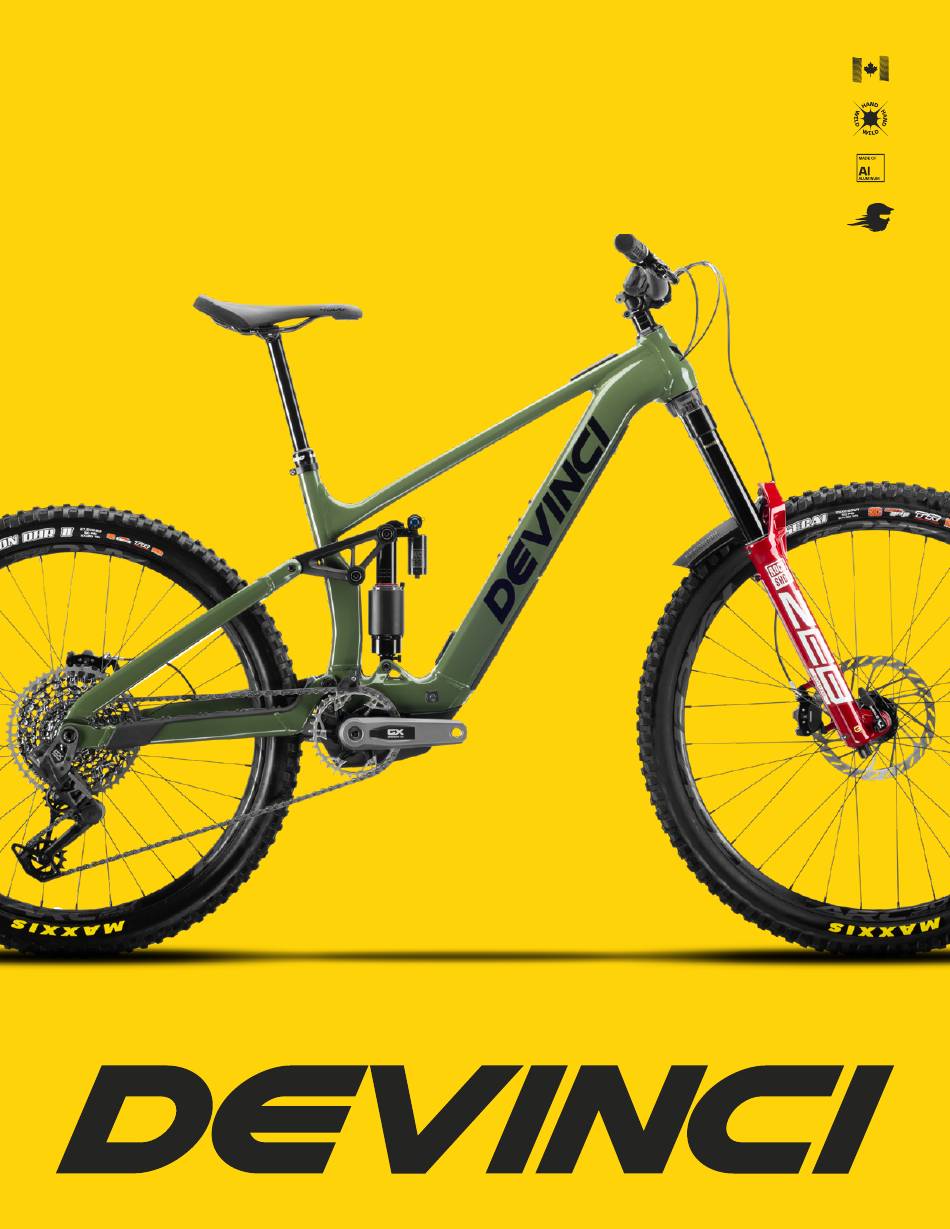

- Page 1 MANUEL TECHNIQUE E-SPARTAN LITE 2025+ ASSEMBLAGE MX GX AXS 12S COULEUR OLIVE FONCÉ SOUDÉS PAR LA PASSION...
- Page 2 Dans le doute, faites inspecter la batterie par votre détaillant Devinci autorisé. NOUVEAU VAE • Seul votre détaillant Devinci autorisé possède le savoir et les équipements appropriés pour faire la EFFECTUER L'ENTRETIEN DE LA BATTERIE COMME INDIQUÉ DANS LE MANUEL TECHNIQUE.
- Page 3 VOTRE DÉTAILLANT DEVINCI AUTORISÉ Votre détaillant autorisé Devinci est à votre service pour vous guider dans le choix du vélo et des accessoires les mieux adaptés au style de pratique que vous souhaitez adopter. Cela vous aidera à maintenir votre équipement en bonne condition pour que vous puissiez profiter pleinement de votre investissement.
- Page 4 SPÉCIFICATIONS TECHNIQUES...
- Page 5 205 x 65 mm Cette position endommagerait l' a mortisseur ainsi que le 24. COMPATIBILITÉ AMORTISSEUR PIGGYBACK Powermore. Devinci se dégage de toute responsabilité 25. COMPATIBILITÉ DU TYPE DE RESSORT Air & Coil quant à une mauvaise installation qui causerait des dommages à...
- Page 6 GÉOMÉTRIE...
- Page 7 GÉOMÉTRIE E-SPARTAN LITE A - ST (MM) B - SA (DEG) 77.7 77.5 77.4 C - HA (DEG) 63.5 63.5 63.5 D - TT (MM) E - REACH (MM) F - CS (MM) G - WB (MM) 1245 1269 1294 H - BBH (MM) I - SOH (MM) J - STACK (MM)
- Page 8 PASSAGE DE GAINES...
- Page 9 CÂBLE ÉLECTRIQUE DE CONSOLE E-SPARTAN LITE ÉTAPE 1 ÉTAPE 1 Introduisez le câble électrique par la cavité située sur le dessus du tube du haut. ÉTAPE 2 Introduisez le câble électrique de console dans la diagonale via la cavité située à la jonction entre le tube du haut et la diagonale.
- Page 10 CÂBLE DE PORT DE CHARGE & CÂBLE D’ALIMENTATION ÉTAPE 2 E-SPARTAN LITE ÉTAPE 1 Assemblez le câble de port de charge au câble d’alimentation. Glissez et fixez la batterie dans la diagonale, tout en vous assurant que le câble électrique de console passe sur le dessus de la batterie, à...
- Page 11 GAINE DE FREIN ARRIÈRE ÉTAPE 4 E-SPARTAN LITE Assurez-vous que la batterie est en place dans la diagonale avant de commencer. ÉTAPE 1 Assurez-vous que la butée de caoutchouc est en place sur la cavité située sur le dessus de la base. Introduisez ensuite la gaine de frein arrière à...
- Page 12 GAINE DE DÉRAILLEUR ARRIÈRE ÉTAPE 5 E-SPARTAN LITE Assurez-vous que la batterie est en place dans la diagonale avant de commencer. CONSEIL Pliez légèrement l’embout de la gaine pour faciliter son insertion dans la base avant de commencer. ÉTAPE 1 Introduisez la gaine de vitesse dans la cavité...
- Page 13 CÂBLE ÉLECTRIQUE DE DÉRAILLEUR ARRIÈRE E-SPARTAN LITE ÉTAPE 1 Introduisez la gaine de vitesse dans la cavité supérieur droit de la base. ÉTAPE 2 Faites passer la gaine dans la base et faites-la ressortir par la cavité située à l’avant. ÉTAPE 3 ÉTAPE 2 Connecter le câble électrique de vitesse directement dans le moteur.
- Page 14 GAINE DE TIGE DE SELLE ÉTAPE 2 E-SPARTAN LITE ÉTAPE 1 Glissez le tube de mousse anti-impact sur la gaine de tige de selle, puis insérez cette dernière à droite de la batterie dans la diagonale jusqu’à la colonne de direction. ÉTAPE 2 Insérez la gaine de tige de selle dans la cavité...
- Page 15 PASSAGE DE GAINES E-SPARTAN LITE LÉGENDE Câble électrique de console Câble de port de charge Câble d’alimentation Câble de capteur de vitesse Gaine de frein arrière Gaine dérailleur arrière Gaine tige de selle Passage à l’extérieur du cadre Passage à l’intérieur du cadre Tube de mousse anti-impact (350mm) PASSAGE DE GAINES →...
- Page 16 ENSEMBLES DE SERVICE...
- Page 17 ENSEMBLES DE SERVICE KFC07202 ENSEMBLE DE PIVOT E-TROY LITE ET E-SPARTAN LITE E-SPARTAN LITE ITEMS # DE PIÈCES DESCRIPTION QTÉ MFP24008 Dropout Pivot Left Shaft 20 mm KFC07201 MFP21001 Hanger UDH ENSEMBLE POWERMORE AVEC PORTE-BOUTEILLE - ETROY LITE ET E-SPARTAN LITE MFP24009 Pivot Nut for MR 20307 Bearing ITEMS...
- Page 18 KFC07203 KFC07205 BOULONS DE FIXATION POUR BATTERIE E-TROY LITE ET E-SPARTAN LITE ENSEMBLE DE COUVRE MOTEUR E-TROY LITE ET E-SPARTAN LITE ITEMS # DE PIÈCES DESCRIPTION QTÉ ITEMS # DE PIÈCES DESCRIPTION QTÉ MFV24014 COUNTERSUNK WASHER M5 MACV24001 072- EMTB SL 29/27 SX MOTOR COVER MFV18003 SOCKET FLAT SCREW M5x0.8 X 12mm MACV24002...
- Page 19 KFC07206 KFC08902 GUIDE CÂBLE POUR BASE (CHAINSTAY) E-TROY LITE ET E-SPARTAN LITE ENSEMBLE DE ROULEMENT E-TROY LITE, TROY ST, TROY, E-SPARTAN LITE ITEMS # DE PIÈCES DESCRIPTION QTÉ ITEMS # DE PIÈCES DESCRIPTION QTÉ MFB19008 Cable Guide 5mm MFP21016 BALL BEARING MR20307 20x30x7; STD TYPE, DOUBLE LIP MFP24014 BEARING 6900 WITH EXTENDED INNER CAGE MFP19001...
- Page 20 KFC08901 KFC08908 BOULONS DE SUSPENSION ARRIÈRE E-TROY BOSCH PURION/KIOX, E-TROY LITE, E-SPARTAN LITE PROTECTEUR DE BASE (CHAINSTAY) E-TROY BOSCH CX, E-TROY LITE, E-SPARTAN LITE ITEMS # DE PIÈCES DESCRIPTION QTÉ ITEMS # DE PIÈCES DESCRIPTION QTÉ MFV21002 SOCKET CAP SCREW M10 x 1.0 x 48mm MACP24005 CS PROTECTOR 072-9800 MFV24009 (Default)
- Page 21 KFC06503 KFC07208 AXE BOOST 148*12MM UDH SANS POIGNÉE, SPLITPIVOT PROTECTEUR DE DIAGONAL (DOWNTUBE), E-TROY LITE, E-SPARTAN LITE ITEMS # DE PIÈCES DESCRIPTION QTÉ ITEMS # DE PIÈCES DESCRIPTION QTÉ MAAX21003 AXLE FOR 157mm REAR HUB WITH UDH MACP25005 072- DOWN TUBE PROTECTOR 072 KFC07210 PROTECTEUR DE «TAILGATE PAD», E-TROY LITE, E-SPARTAN LITE ITEMS...
- Page 22 BOSCH PERFORMANCE LINE SX CONTRÔLEUR MINI TÉLÉCOMMANDE / DE SYSTÈME MINI TÉLÉCOMMANDE DROPBAR E-SPARTAN LITE SYSTÈME Le système intelligent Le système intelligent TAILLE DE L’ÉCRAN ÉCRAN COULEUR LUMINOSITÉ TYPIQUE MAXIMALE 0.9″, 1.25″ DIAMÈTRE DU GUIDON IP55 protège contre la poussière IP55 protège contre la poussière PROTECTION et les éclaboussures d’eau...
- Page 23 GARANTIE...
- Page 24 Pour ces moments où la vie prend un tournant inattendu et que votre situation n’est pas couverte par notre politique de garantie, le Programme d’assistance client de Devinci est là pour vous. Que ce soit en cas de chute, de dommage accidentel ou simplement Parce qu’un accident, une chute ou un coup dur peut toujours arriver, nous avons créé...
- Page 25 établies ou de l’usage du commerce, incluant entre autres toute garantie de valeur marchande ou de convenance à une fin particulière, Devinci ne sera en aucun cas responsable de tout montant excédant le prix d’achat réel du vélo ni des dommages particuliers, accessoires ou consécutifs survenus en rapport avec ledit vélo.
