CONSEILS
D�ASSEMBLAGE

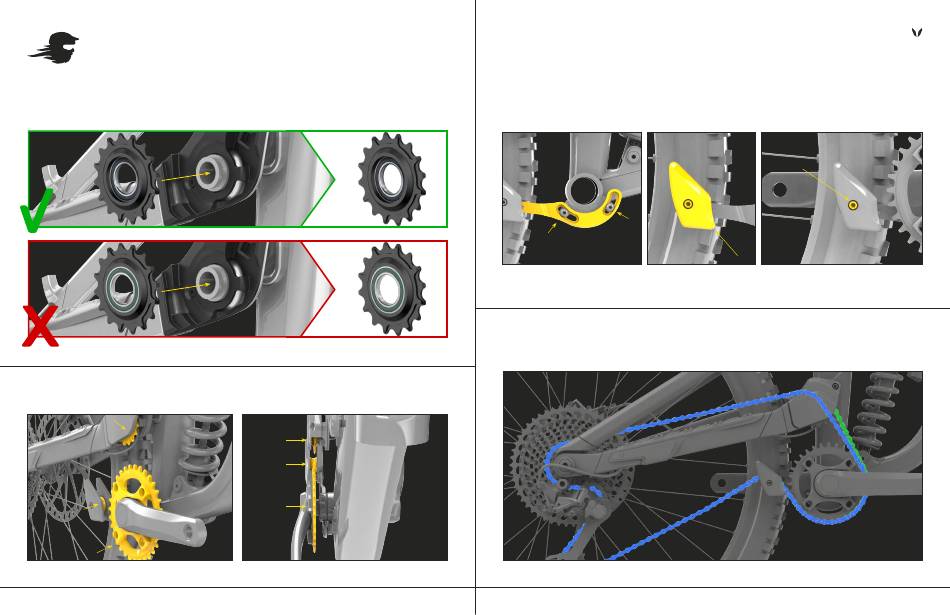

1. Pignon
Assurez-vous d'insérer l'assise («flange ») vers l'extérieur au moment de positionner le pignon
→ Le côté LLU est normalement vert et se positionne vers l'intérieur, tandis que le côté LLB, qui est habituellement
noir, se positionne vers l'extérieur.
2. Alignement des poulies
Assurez-vous que le pédalier (A), le guide de chaîne (B) et le pignon (C) sont alignés.
C
B
A
12
Côté LLB vers l'extérieur
Côté LLU vers l'intérieur
Côté LLB vers l'extérieur
Côté LLU vers l'intérieur
C
B
A
CONSEILS D' A SSEMBLAGE → PARTIE 1
3. Guide de chaîne
3.1 Assurez-vous que la fixation au cadre du guide de chaîne est ajustée au tier vers l'arrière du vélo.
3.2 Assurez-vous que le guide de chaîne est ajusté au maximum vers l'arrière du vélo.
3.3 Assurez-vous que le torque exercé sur la poulie est de 1.5 Nm.
4-5 Nm
3.1
3.2
4. Chaîne
: Assurez-vous que la chaîne compte 124 maillons.
SMALL/MÉDIUM
: Assurez-vous que la chaîne compte 126 maillons.
LARGE/X-LARGE
CONSEILS D' A SSEMBLAGE → PARTIE 2
1.5 Nm
3.3
Ajusté pour le guide
de chaîne au point 3.
13
