ÉTAPE 2
ÉTAPE 1 |
ÉTAPE 3 |
ÉTAPE 3
ÉTAPE 1
ÉTAPE 1
ÉTAPE 1.2
ÉTAPE 2
LÉGENDE
Gaine de frein
Gaine de vitesse
Gaine de tige de selle
Gaine à l'extérieur du cadre
Gaine à l'intérieur du cadre
Tube de mousse anti-impact
8
ÉTAPE 4 |
ÉTAPE 5
SI VOUS ASSEMBLEZ VOTRE PROPRE CADRE:
Avant d'installer le jeu de direction, assurez-
vous que les gaines sont défaites et n'entrent
pas en contact avec le tube de direction
de la fourche pour éviter un frottement.
ÉTAPE 4 |
ÉTAPE 2.2
ÉTAPE 1
ÉTAPE 2
ÉTAPE 2

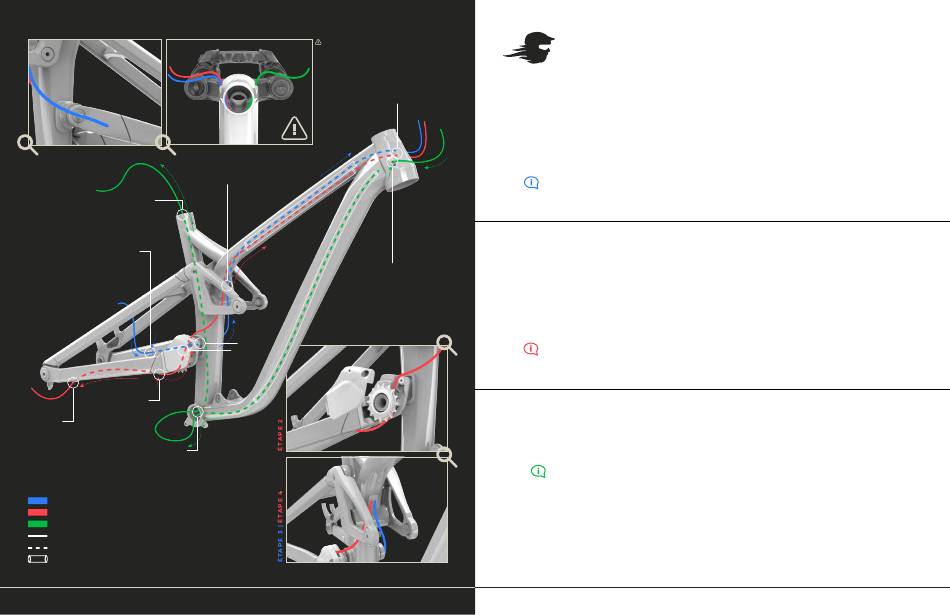

PASSAGE DE GAINES → SCHÉMA
PASSAGE
DE GAINES
GAINE DE FREIN
ÉTAPE 2.2
ÉTAPE 1 |
Installer la butée en caoutchouc sur la cavité située à l'intérieur de la base et passer la gaine de
frein dans l'interstice.
ÉTAPE 2 |
Ressortir la gaine par la cavité située sur la surface extérieure de la base.
ÉTAPE 3 |
Passer la gaine de frein dans l'ouverture de gauche de la butée située sur le tube de selle et glisser
le tube de mousse anti-impact (40cm) sur la gaine jusque dans le tube du haut.
Assurez-vous que le tube de mousse anti-impact se retrouve uniquement dans le tube du haut, et non dans le tube de
direction pour éviter le frottement avec la colonne de direction de la fourche.
ÉTAPE 4 |
Sortir la gaine à gauche en utilisant la cavité supérieure située sur le tube de direction.
GAINE DE VITESSE
ÉTAPE 1 |
Passer la gaine de vitesse dans l'ouverture située à l'avant, sous la base.
ÉTAPE 1.2 |
Sortir la gaine de vitesse par la cavité située sous la base à l'arrière en vous aidant d'un crochet,
puis installer la butée en caoutchouc.
ÉTAPE 2 |
Passer la gaine de vitesse sous le capuchon de la poulie.
ÉTAPE 2.2 |
Passer la gaine de vitesse dans l'ouverture de droite située sur le tube de selle et glisser le tube de
mousse anti-impact (40cm) sur la gaine jusque dans le tube du haut. Replacer la butée en caoutchouc.
Assurez-vous que le tube de mousse anti-impact se retrouve uniquement dans le tube du haut, et non dans le tube de
direction pour éviter le frottement avec la colonne de direction de la fourche.
ÉTAPE 2.3 |
Sortir la gaine à gauche en utilisant la cavité inférieure située sur le tube de direction.
GAINE DE TIGE DE SELLE
ÉTAPE 1 |
Passer la gaine de tige de selle dans la butée supérieure du côté droit du tube de direction.
ÉTAPE 2 |
Sortir la gaine de tige de selle par la cavité du pédalier. Glisser le tube de mousse anti-impact (60cm)
sur la gaine jusque dans la diagonale. Créer une loupe avec la gaine afin de la réinsérer dans le tube de selle.
Assurez-vous que le tube de mousse anti-impact se retrouve uniquement dans la diagonale, et non dans le tube de direction
pour éviter le frottement avec la colonne de direction de la fourche.
ÉTAPE 3 |
Faire ressortir la gaine de tige de selle à l'extrémité du tube.
PASSAGE DE GAINES → ÉTAPES À SUIVRE
9
