5 CHANGEMENT DES JOINTS ET REMONTAGE
INTRODUCTION
5.1
Les composants de nos vannes sont répertoriés et repérés dans cette notice. Vous y
trouverez les renseignements nécessaires à la commande de vos pièces de rechange.
MONTAGE DE L'ACTIONNEUR
5.2
ATTENTION : Pour le changement de configuration de l'actionneur de N.F.
(Normalement Fermé) en N.O. (Normalement Ouvert) ou D.E. (Double Effet), voir le
chapitre suivant.
ATTENTION !

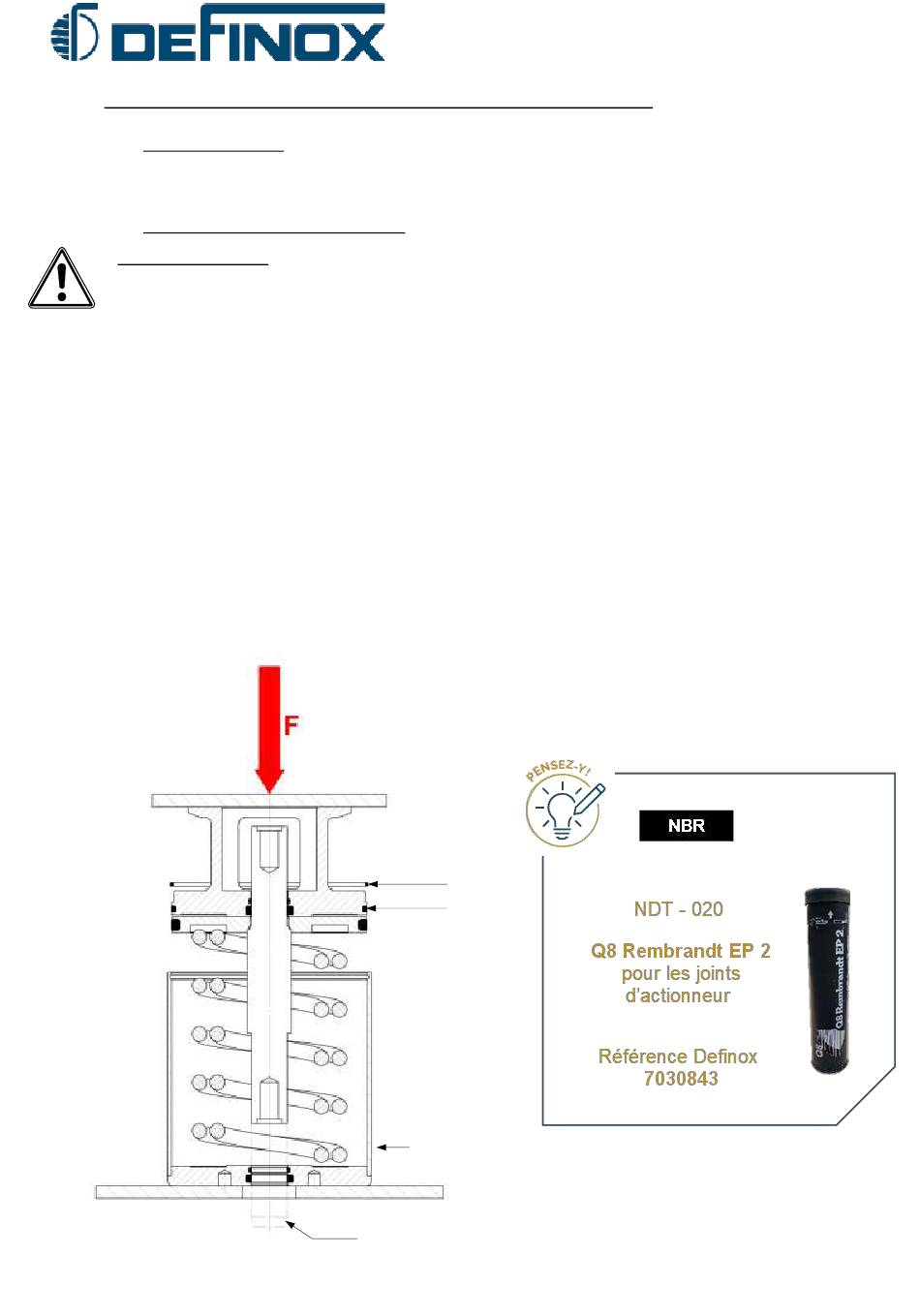

Cette opération s'effectue à l'inverse du démontage. Il est cependant nécessaire de tenir
compte des remarques suivantes :
•
Un axe de guidage (voir
du piston dans le fût. Elle évite également de faire sauter le piston si le(s) ressort(s)
glisse(nt) de travers pendant la compression,
•
Avant le remontage des pièces, prévoir le graissage de l'ensemble avec une graisse
adaptée (Type graisse alimentaire, résistante à l'eau et à la température → Exemple
pour info : Q8 Rembrandt EP 2, voir
soient compatibles avec les joints élastomères,
•
Prendre soin de ne pas détériorer le joint [29] de lanterne lors de l'opération de
montage de cette dernière à la presse,
•
S'assurer du bon positionnement du jonc [31] dans la gorge du fût avant de relâcher la
pression,
•
Faire fonctionner l'actionneur avant de poursuivre le montage.
NM-065 indice 38
§ 6.9.2) centré sur la tige de l'actionneur garantit le centrage
§ 6.9.1). S'assurer que les graisses utilisées
31
29
Diamètre de
l'actionneur
Axe de guidage (ATTENTION dépassement de l'axe lors du montage)
