MAINTENANCE DE L'ACTIONNEUR
4.5

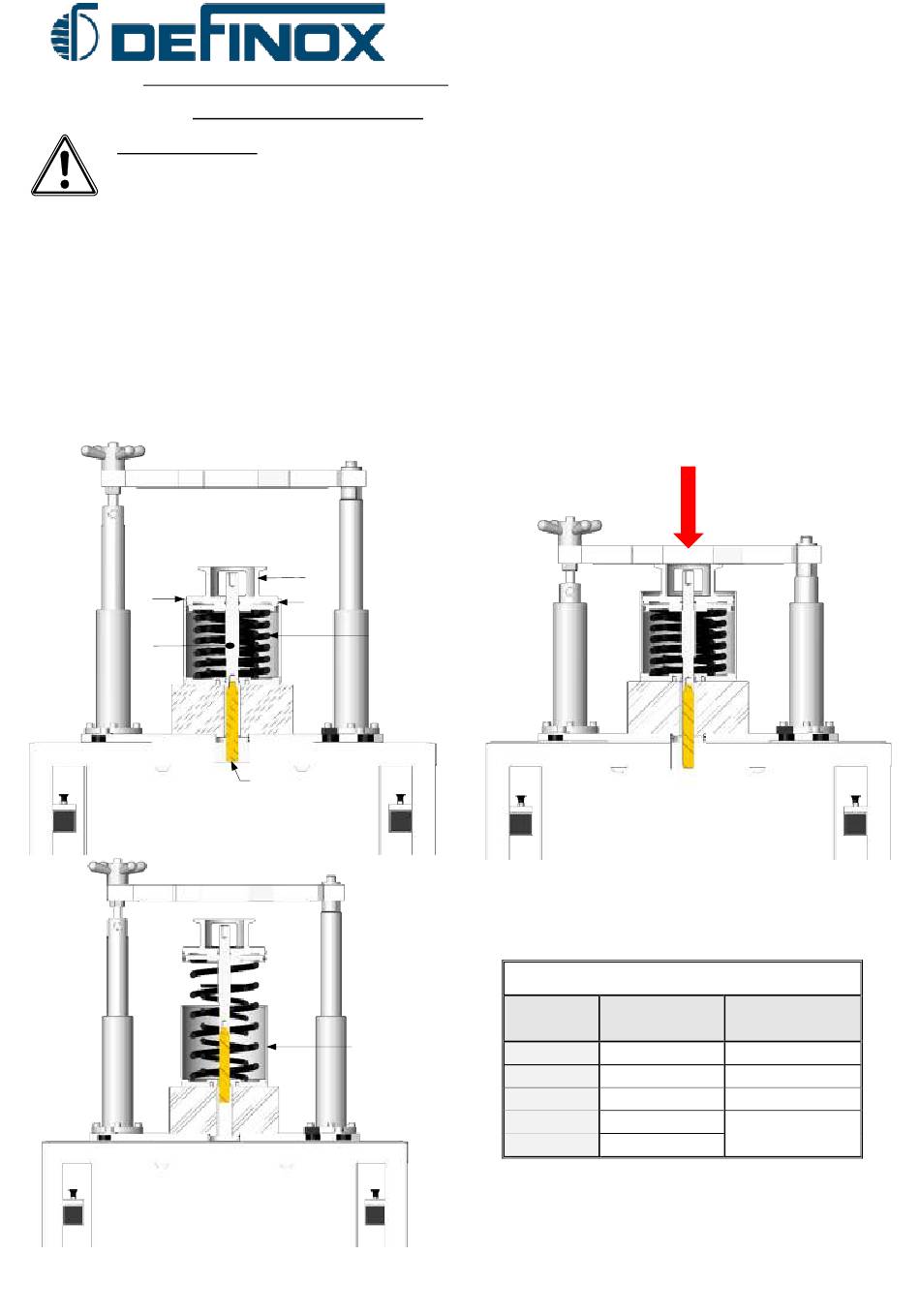

4.5.1 Démontage de l'actionneur
ATTENTION : Cette opération est dangereuse si l'outillage n'est pas adapté. Nous vous
conseillons l'utilisation d'une presse hydraulique (Schéma ci-dessous) ou d'un outillage
(Tenir compte dans la réalisation de l'outillage, d'une course de détente du ressort de 100
DANGER !
mm)
•
Démonter le raccord d'air, le bouchon percé, les bouchons plastic ainsi que la vis et la
rondelle de tige.
•
Mettre en place l'axe de guidage.
•
Poser l'actionneur verticalement,
•
Enfoncer la lanterne [14] de façon à dégager le jonc,
•
Dégager le jonc [31] de sa gorge avec un petit tournevis,
•
Relâcher la pression pour laisser remonter la lanterne,
•
Sortir la lanterne avec son joint d'étanchéité [29],
•
Sortir la tige/piston [18] et le(s) ressort(s) [30-32] du fût de l'actionneur.
31
18
NM-065 indice 38
14
29
30 -32
Axe de guidage

Diamètre de
l'actionneur

NOTICE DE MAINTENANCE
N° d'axe de guidage
Diamètre de
DN
l'actionneur
25 - 40 Ø 89
51 Ø 114
63 - 80 Ø 167
100 - 104 Ø 217
125-150 Ø 270
Page 10/37

Références
73 00453
73 00454
73 00455
73 00456
