Configuration du port série RJ45
Le c onnecteur d u p ort s érie R J45 p eut ê tre c onfiguré p our p rendre e n c harge u n s ignal D SR o u D CD.
La c arte s erveur p rend e n c harge l es s ignaux D SR. P our q u'elle t raite l es s ignaux D CD, i l f aut d éplacer
un cavalier. Suivez les consignes suivantes pour ce faire.
1. Conformez-vous aux consignes de sécurité et de protection contre les décharges
électrostatiques fournies au début du présent guide.
. Éteignez tous les périphériques connectés au serveur. Éteignez le serveur.
. Débranchez le cordon d'alimentation secteur du serveur.
4. Retirez le couvercle du serveur.
5. Localisez le bloc de cavaliers du port série. Voir Illustration 5.
6. Déplacez le cavalier des broches et 4 pour couvrir les broches 1 et .
E
2
3
D
2
3
C
2
3
B
2
3
Serveur MAXDATA PLATINUM 1600 IR M

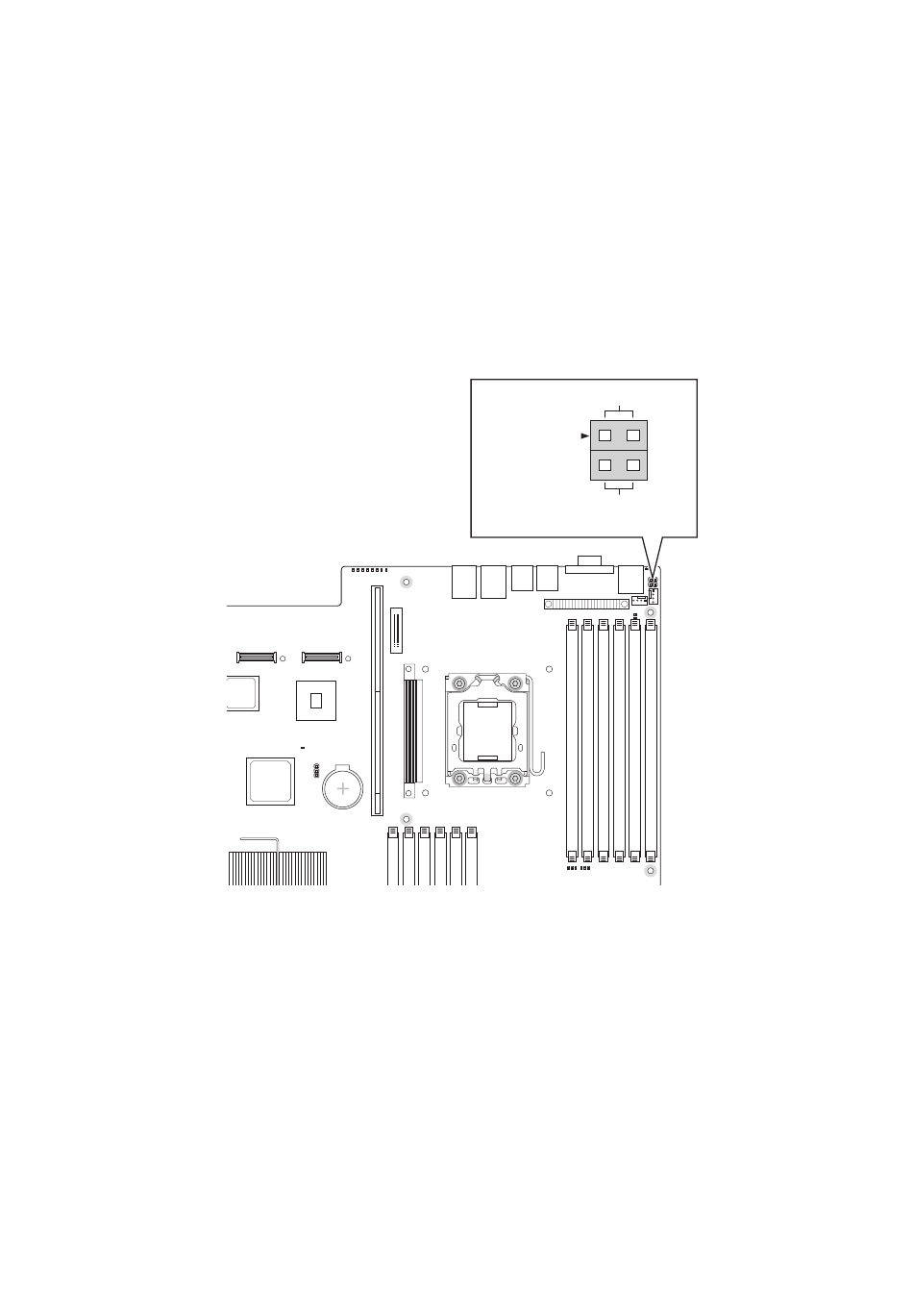

Illustration 25. Modification de la configuration du port série
DCD à DTR
Configuration
2
du port série
J9A1
3
4
A
DSR à DTR
(paramètres d'usine)
