La configuration DIMM est illustrée dans le schéma suivant.
A.
Canal A, module DIMM A2
B.
Canal A, module DIMM A1 (bleu)
C.
Canal B, module DIMM B2
D.
Canal B, module DIMM B1 (bleu)
Canal C, module DIMM C2
E.
F.
Canal C, module DIMM C1 (bleu)
16
I
K
L
J

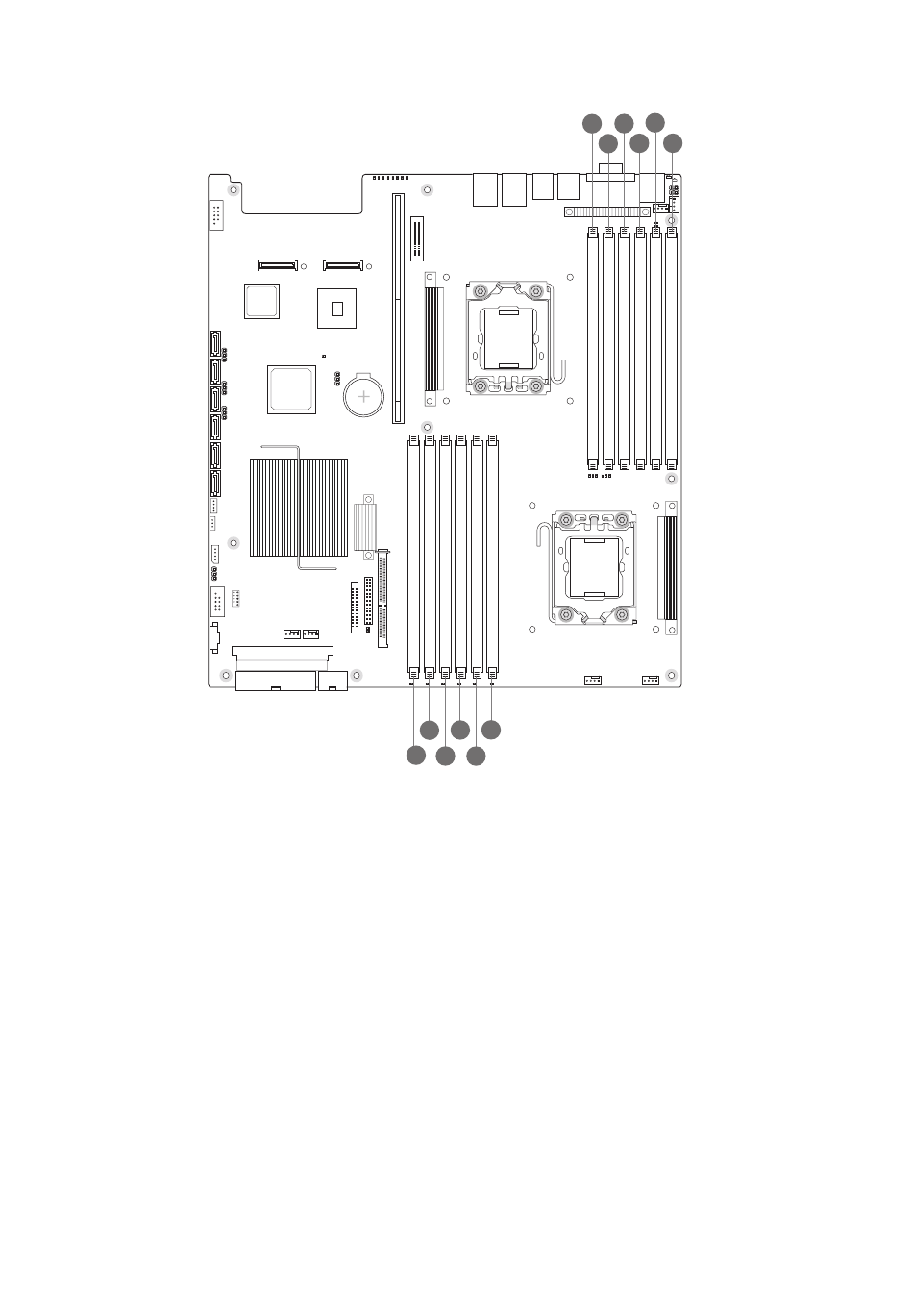

Illustration 7. Mappage des supports DIMM
C E
A
B
D F
G
H
G.
Canal D, module DIMM D2
H.
Canal D, module DIMM D1 (bleu)
I.
Canal E, module DIMM E2
J.
Canal E, module DIMM E1 (bleu)
Canal F , module DIMM F2
K.
L.
Canal F , module DIMM F1 (bleu)
Caractéristiques du serveur
