Installation de modules de mémoire
Les modules DIMM sont étiquetés DIMM_A1 à DIMM_F sur la carte.
Commencez p ar u tiliser l e m odule D IMM_A1. D ans u n p remier t emps, a joutez l es m odules D IMM s ur
le premier support de chacun des canaux de mémoire suivants avant d'installer les modules DIMM
dans le second support d'un canal. Dans le cas de systèmes dotés de deux processeurs, répartissez
la mémoire uniformément entre ces deux processeurs. Pour de plus amples informations sur la
mémoire système, consultez le Chapitre .
Modules DIMM vierges
Des modules DIMM vierges sont requis afin de maintenir des niveaux thermiques et une ventilation
appropriés. Les exigences sont les suivantes :
• Une UC installée – Tous les logements DIMM de l'UC 1 (canaux A, B et C) doivent disposer
soit d'un module DIMM soit d'un module DIMM vierge. Vous pouvez laisser les logements
DIMM de l'UC vides ou stocker des modules DIMM vierges supplémentaires dans les
logements DIMM bleus.
• Deux UC installées – Tous les logements DIMM bleus (A1, B1, C1, D1, E1 et F1) doivent disposer
soit d'un module DIMM soit d'un module DIMM vierge. Vous pouvez stocker des modules DIMM
vierges supplémentaires dans n'importe quel emplacement DIMM inutilisé de l'UC 1.
Installation de modules DIMM
Pour installer un DIMM, procédez comme suit :
1. Conformez-vous aux consignes de sécurité et de protection contre les décharges
électrostatiques fournies au début du présent guide.
. Éteignez tous les périphériques connectés au serveur. Éteignez le serveur.
. Débranchez le cordon d'alimentation secteur du serveur.
4. Retirez le cache de protection du châssis et recherchez les emplacements DIMM.
5. Veillez à ce que les clips des prises DIMM soient poussés vers l'extérieur, en position ouverte.
6. Tenez les modules DIMM par les extrémités lorsque vous les retirez de leur emballage antistatique.
7. Placez-les au-dessus du support. Alignez la petite encoche située sur le bord inférieur du
module DIMM avec la clé du support.
8. Introduisez le bord inférieur du module DIMM dans le support.
9. Lorsque le module est inséré, poussez délicatement le bord supérieur. Veillez à ce les clips
soient bien en place.
10. Remettez le cache du châssis en place et re-branchez le cordon d'alimentation.
Serveur MAXDATA PLATINUM 1600 IR M

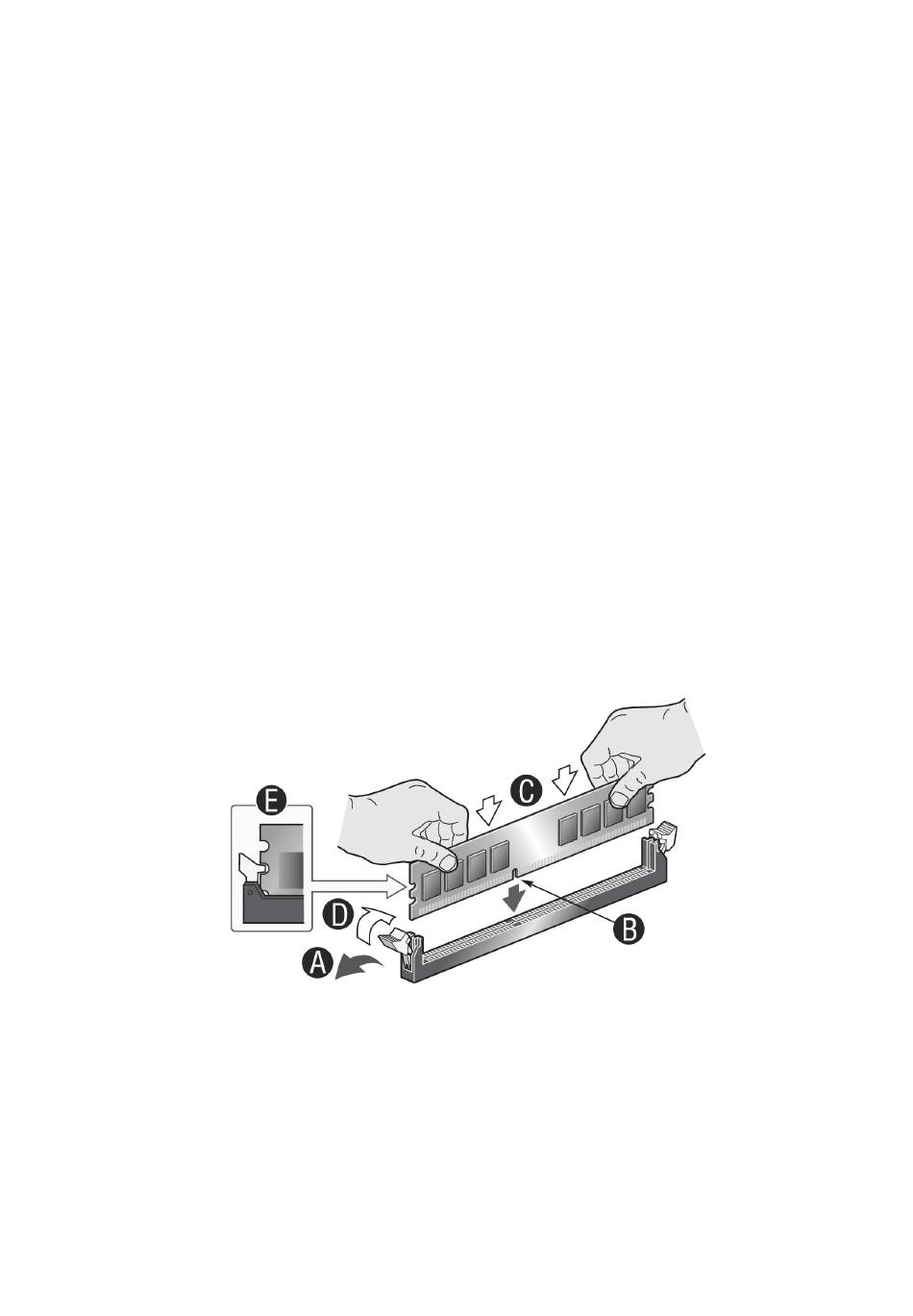

Illustration 18. Installation de modules de mémoire
9
