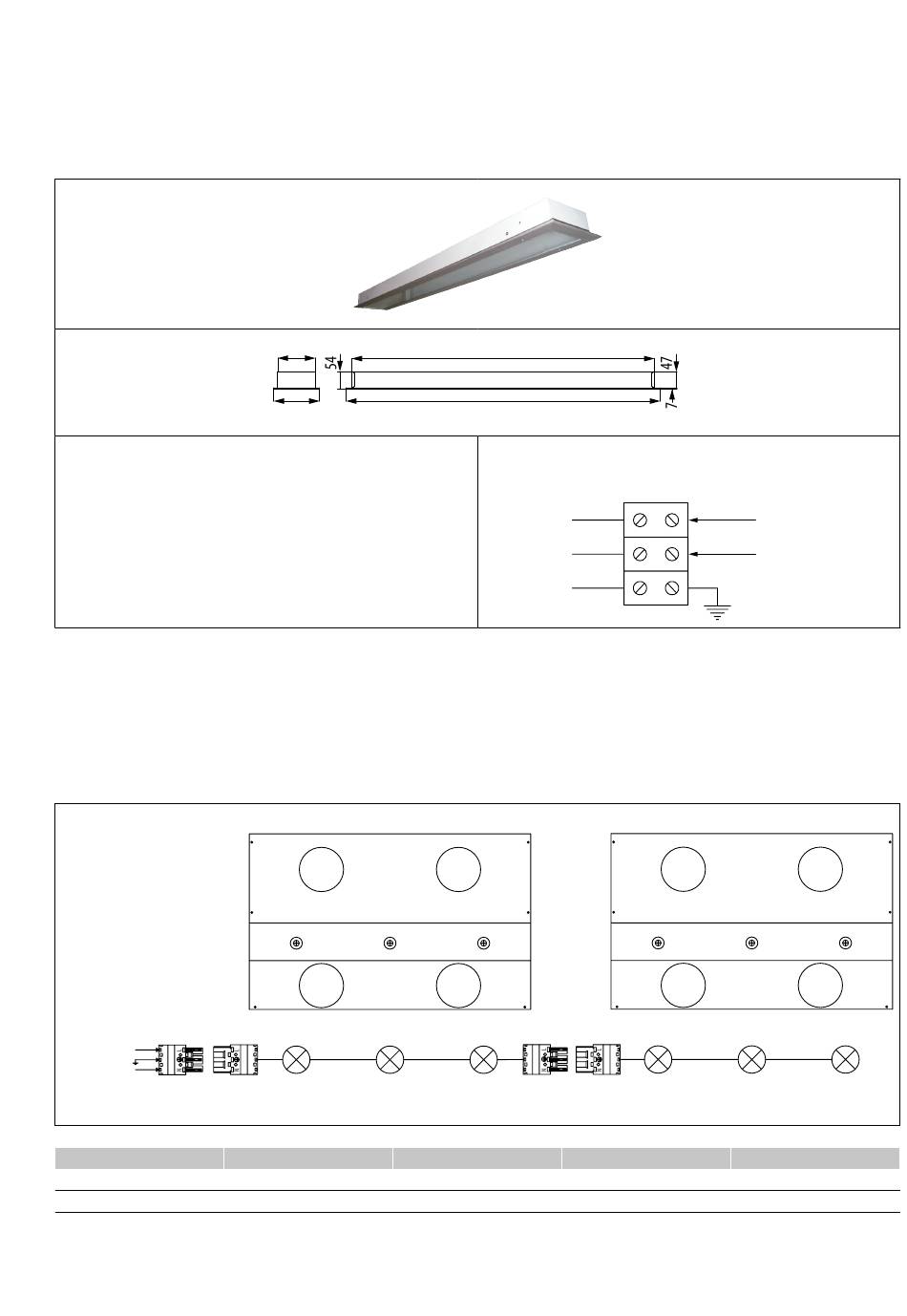

3.4 Raccordement des luminaires
Avant toute intervention, couper l'alimentation électrique.
Les raccordements électriques doivent être réalisés exclusivement par un personnel qualifié.
Les raccordements électriques doivent être conformes à la norme NF C 15-100.
3.4.1 Dimensions et raccordement du luminaire encastré livré monté (option)
• Alimentation électrique : monophasée 230 V –
50 Hz + terre obligatoire.
• Livré avec un câble d'alimentation de 1,5 m,
de section 3 x 1,5 mm².
• Tube LED : 1 x 20 W.
• Luminaire étanche (IP55) avec verre blindé de
protection.
Connecteurs et raccordement : voir "4.2 Raccordement des lampes UV", page 32
3.5 Dimensions et raccordement des spots LED encastrés (en option)
Les spots LED sont montés et câblés sur chaque module de hotte, ils sont livrés avec des connecteurs
rapides pour les liaisons entre module et le raccordement à l'alimentation électrique.
Câble 3G 1.5 Lg 1500 mm
230 volts
L
50/60 Hz
N
Module
Nbre spots
Puissance totale (W)
Alimentation monophasée 230 volts, 50/60 Hz, gradable, réglage de la couleur (3000 K, 4000 K ou 6000
K). Dimensions : diamètre 83 mm, hauteur 86 mm. Étanchéité: IP65.
160
650
200
690
160
200
Spot
Spot
1500
2
12
1260
1300
Éclairage encastré
Raccordement avec terre obligatoire
Bleu
Marron
J / V
Spot
2000
2500
3
18
24/48
NT00000911-NOVAX-UV-90-10-3D-FR-250408
N
230 V
L
50 Hz
Spot
Spot
3000
4
24
30
Spot
5
