장치 레이아웃 장치 레이아웃
(2페이지 그림 참조)
1. 이어피스 | 2. 헤드셋 | RSM 인터페이스 | 3. 아일렛 | 4. 근접 / 광 센서 5. 다기
능 키 오른쪽 | 6. 지문 센서가있는 전원 키 | 7. 터치 스크린 8. 라우드 스피커 | 9. 마
이크 | 10. USB-C 인터페이스 | 11. 다기능 키 왼쪽 12. 볼륨 키 | 13. 전면 카메라 |
14. 알람 키 | 15. 알림 LED 16. 후면 카메라 | 17. 노이즈 캔슬링 마이크 | 18. 플래시
LED19. 배터리 | 20. NFC 안테나 | 21. 충전 접점
SIM 카드 및 배터리 팩 삽입하기 SIM 카드 및 배터리 팩 삽입하기

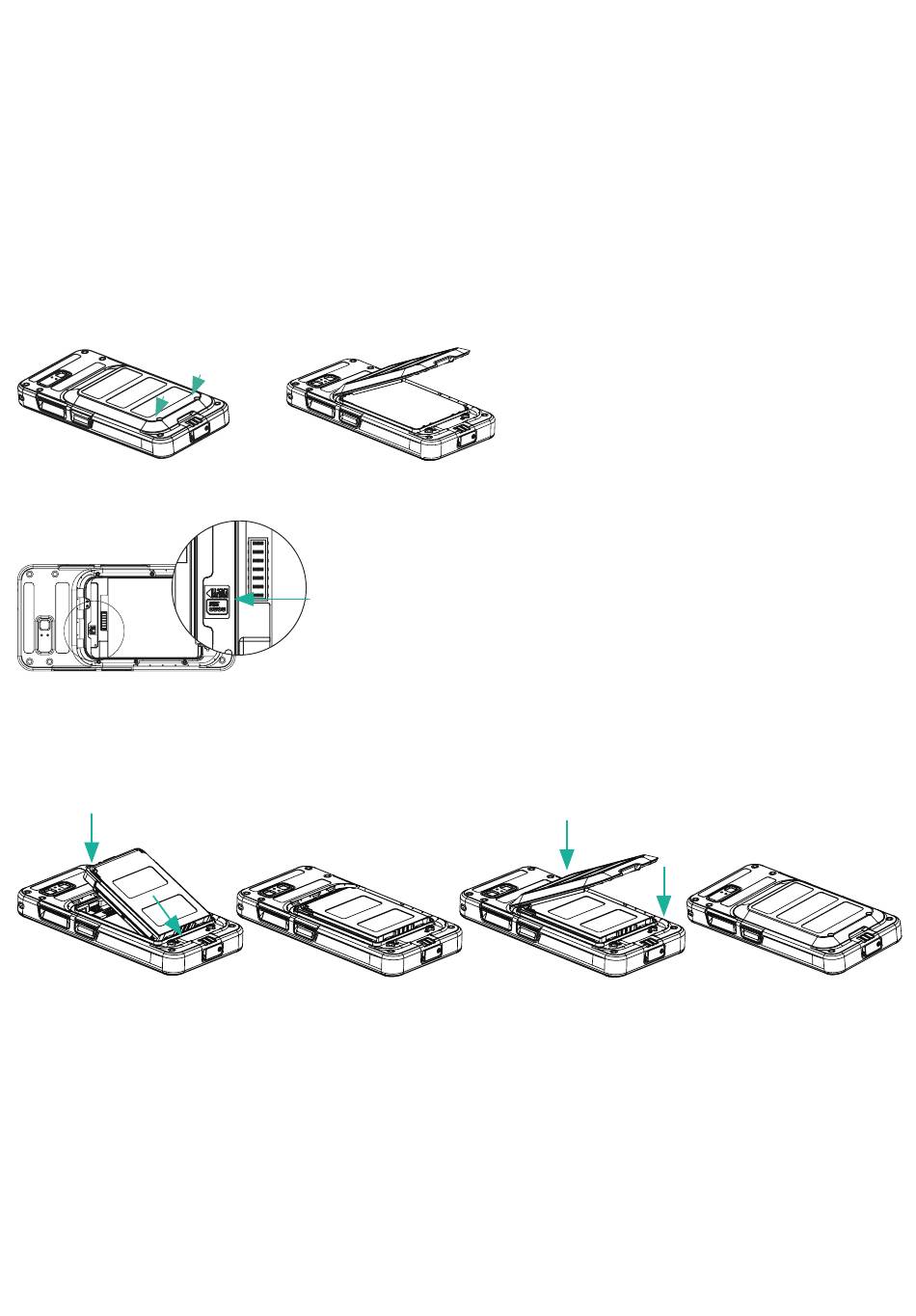

1단계 두 개의 덮개 나사를 시계 반대 방향으로 풀고 배터리를 분리합니다.
2단계 금색 접점이 아래쪽을 향하도록 나노 SIM 카드를 지정된 슬롯에 위로 밀어 삽입
합니다.
3단계 아래 그림과 같이 정해진 순서대로 배터리를 배터리 슬롯에 삽입하고 배터리 커버
를 다시 장착한 후 커버 나사 2개를 시계 방향으로 조입니다.
STEP 3.2
STEP 3.1 STEP 3.1 STEP 3.1
STEP 3.3
100
STEP 3.4
