All manuals and user guides at all-guides.com

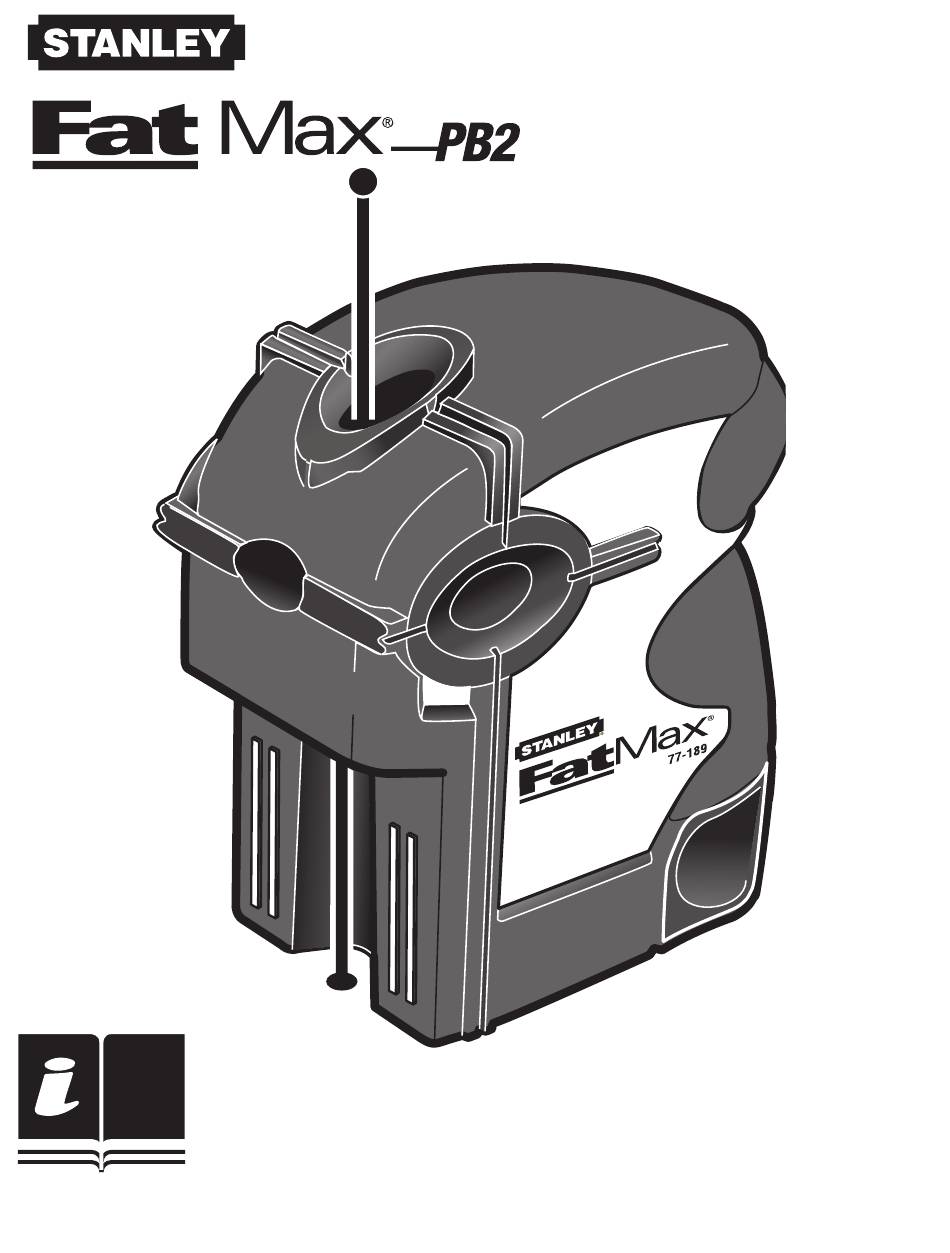

TM
LASER PLUMB BOB
INSTRUCTION MANUAL
MANUEL D'INSTRUCTIONS
MANUAL DE INSTRUCCIONES
77-189
Table des Matières
loading

Manuels Connexes pour Stanley FatMax PB2

Sommaire des Matières pour Stanley FatMax PB2

  • Page 1 All manuals and user guides at all-guides.com LASER PLUMB BOB INSTRUCTION MANUAL MANUEL D’INSTRUCTIONS MANUAL DE INSTRUCCIONES 77-189...
  • Page 2 SAFETY AND All manuals and user guides at all-guides.com CERTIFICATIONS Working safely with this instrument is possible only when the operating and safety information are read completely and the instructions contained therein are strictly followed. Do not remove the label on the side of the housing.
  • Page 3 FEATURES All manuals and user guides at all-guides.com 1. On/Off Switch The ON/OFF switch turns the power on and off. E N G L I S H 2. Battery Compartment– Low Battery Indicator The laser will blink on and off 8 times between 8 second intervals when there is approximately 2 hours of battery life remaining.

  • Page 4: Installing Batteries

    All manuals and user guides at all-guides.com OPERATIONS Turn the laser ON and OFF. First time using the laser, install fresh batteries. Press the ON|OFF button once to power the laser ON. The laser will project two (2) beams: plumb up and plumb down. The PB2 has built-in magnets to mount to a metal surface to help when transferring points.

  • Page 5: Technical Data

    TECHNICAL DATA All manuals and user guides at all-guides.com ACCURACY (UP): ± 1/8-in at 50-ft (± 3 mm at 15 m) ACCURACY (DOWN): ± 1/4-in at 50-ft (±6 mm at 15 m) VISIBILITY RANGE: up to 100-ft (30 m) according to the light conditions SELF-LEVELING RANGE: ±...

  • Page 6: Environmental Protection

    Any attempt to repair the product by other than factory authorized personnel will void this warranty. Calibration, batteries and maintenance are the responsibility of the user. Where permitted by law, Stanley is not respon- sible for incidental or consequential damages. Agents of Stanley cannot change this warranty.
  • Page 7 SEGURIDAD Y ESPECIFICACIONES All manuals and user guides at all-guides.com Es posible trabajar con el aparato sin peligro, solo después de haber leído S P A N I S H atentamente las instrucciones para el uso y las advertencias de seguri- dad, y siguiendo estrictamente las instrucciones.

  • Page 8: Características

    CARACTERÍSTICAS All manuals and user guides at all-guides.com 1. Interruptor Prendido/Apagado El interruptor de PRENDIDO/APAGA- DO prende y apaga la energía. 2. Compartimento de la batería – Indicador de batería baja El láser se prendera y apagará 8 veces cada 8 segundos cuando le queden aproximadamente 2 horas de vida a la batería.
  • Page 9 All manuals and user guides at all-guides.com CALIBRACIÓN La unidad fue calibrada en fábrica y nunca deberá necesitar calibración. Pero si necesita ser calibrada, tendrá que ser calibrada por un centro de servicio autorizado de fábrica OPERACIONES PRENDA y APAGUE el láser. La primera vez que use el láser, instálele batería nuevas.

  • Page 10: Instalación De Las Baterías

    INSTALACIÓN DE LAS BATERÍAS All manuals and user guides at all-guides.com Remueva la tapa de las baterías. Deslice el compartimento para abrirlo. Retire las baterías usadas. Coloque baterías nuevas en el compartimento, instálelas de acuerdo con la etiqueta. Revise si la polaridad está correcta. No use baterías recargables.

  • Page 11: Mantenimiento Y Cuidados

    All manuals and user guides at all-guides.com MANTENIMIENTO Y CUIDADOS El PB2 no es impermeable. No permita que la unidad se moje. Esto resultará en daños en los circuitos internos. No deje el PB2 afuera bajo la luz solar o lo exponga a temperaturas demasi- ado altas.
  • Page 12 All manuals and user guides at all-guides.com GARANTÍA Garantía de 1 año La Stanley Works garantiza el PB2 contra defectos en material y mano de obra durante un año a partir de la fecha de la compra. (815) 432-9200 CST/berger, a STANLEY WORK La responsabilidad de Stanley bajo esta garantía está...

  • Page 13: Sûreté Et Certifications

    SÛRETÉ ET CERTIFICATIONS All manuals and user guides at all-guides.com Avant d’utiliser l’appareil, et pour ne courir aucun risque, lisez attentivement la notice et les consignes de sécurité qui F R E N C H y sont imparties. Respectez toutes ces consignes.

  • Page 14: Caractéristiques

    All manuals and user guides at all-guides.com CARACTÉRISTIQUES 1. Interrupteur de marche/arrêt L’interrupteur de marche/arrêt coupe ou rétablit le courant. 2. Compartiment de piles – Indicateur de niveau bas des piles Le laser clignote 8 fois toutes les 8 secondes quand il reste environ 2 heures de fonctionnement avec les piles.

  • Page 15: Fonctionnement

    ÉTALONNAGE All manuals and user guides at all-guides.com Cette unité est étalonnée en usine et ne devrait jamais requérir d’étalon- nage. Mais au cas où il s’avérerait nécessaire de l’étalonner, il devrait être réalisé par un centre de service agréé par l’usine. FONCTIONNEMENT Allumez et éteignez le laser.

  • Page 16: Installer Les Piles

    INSTALLER LES PILES All manuals and user guides at all-guides.com Enlevez le couvercle des piles. Glissez le compartiment des piles. Enlevez les piles usées. Placez des piles neuves dans le compartiment, en les alignant selon l’étiquette. Vérifiez la polarité. N’utilisez pas de piles rechargeables ! Les températures extrêmes et l’emploi de piles à...

  • Page 17: Entretien Et Soins

    All manuals and user guides at all-guides.com ENTRETIEN ET SOINS Le PB2 n’est pas étanche. Ne permettez pas de mouiller l’unité. Des dégâts aux circuits internes en résulteront. Ne laissez pas le PB2 exposé à la lumière directe du soleil ou à des tempéra- tures élevées.

  • Page 18: Garantie

    L’étalonnage, les piles et l’entretien sont à la charge de l’utilisateur. Où per- mis par la loi, Stanley ne pourra pas être tenu responsable des dégâts acci- dentels ou conséquents. Les agents de Stanley ne peuvent pas changer cette garantie.
  • Page 19 All manuals and user guides at all-guides.com PB2 • 19...
  • Page 20 All manuals and user guides at all-guides.com ©2006 THE STANLEY WORKS: Stanley Tools Product Group, 480 Myrtle Street, New Britain, CT 06053 U.S.A. Tel 1-800-262-2161 Fax 860-643-3756 www.stanleyworks.com Z93-77189N (1004)
