Stanley CLLi Manuel D'utilisation
Manuels Connexes pour Stanley CLLi
Sommaire des Matières pour Stanley CLLi
-
Page 38: Table Des Matières
Table des matières Sécurité Description du produit Spécifications techniques Mode d'emploi Calibrage Maintenance et entretien Garantie Sécurité Sécurité de l'utilisateur Lire attentivement les consignes de sécurité et le manuel d'utilisation avant d'utiliser ce produit. La personne responsable de l'instrument doit s'assurer que tous les utilisateurs comprennent ces instructions et y adhèrent. - Page 39 NE PAS retirer d'étiquette(s) d'avertissement figurant sur le logement. Cet instrument doit uniquement être utilisé pour des tâches de mise à niveau et de topologie, conformément aux instructions de ce manuel. TOUJOURS s'assurer que toutes les personnes à proximité de l’appareil sont conscientes des risques auxquels elles s’exposent si elles regardent directement dans la direction de l’outil laser.
-
Page 40: Sécurité Des Piles
Sécurité des piles AVERTISSEMENT : Les piles peuvent exploser ou fuir, ceci pouvant entraîner des blessures ou un incendie. Pour réduire ces risques : TOUJOURS suivre toutes les instructions et avertissements figurant sur l'étiquette et l'emballage des piles. NE PAS court-circuiter les bornes des piles. NE PAS charger les piles alcalines. -
Page 41: Déclaration De Conformité

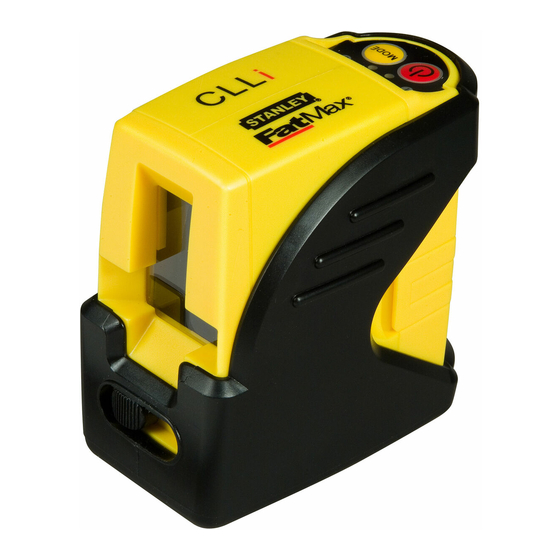

Déclaration de conformité The Stanley Works déclare que le marquage CE a été attribué à ce produit conformément à la directive 93/68/CEE. Ce produit est conforme à EN60825-1:2007. EN 60825-1 Pour plus d'informations, consulter www.stanleyworks.com. Conforme à la RoHS Description du produit... - Page 42 Aperçu du produit Outil laser Fenêtre pour laser à faisceaux croisés Verrou de transport Clavier Étiquette d'alerte laser Couvercle du compartiment à piles Monture filetée 1/4 - 20 77-117...
-
Page 43: Fixation Pour Perche
Trépied Monture à vis 1/4 - 20 Colonne élévatrice Pieds réglables Support en L Encoches en trou de serrure Monture à vis 1/4 - 20 Fixation pour perche Fixation Clé à 3 broches 77-117... -
Page 44: Spécifications Techniques
Spécifications techniques Précision du nivellement : ≤ 4 mm / 10 m (≤ 5/32 po. / 30 pi.) Précision horizontale / verticale ≤ 4 mm / 10 m (≤ 5/32 po. / 30 pi.) Plage de fonctionnement : Mise à niveau automatique jusqu'à ± 4° Distance de fonctionnement ... -
Page 45: Mode D'emploi
Mode d'emploi Installation / retrait des piles Retourner l'outil laser. Ouvrir le couvercle Soulever du compartiment à piles en pliant la languette pour déverouiller. Installer / retirer les piles. Correctement + + + orienter les piles lorsqu'elles sont placées dans l'outil laser. - - - Fermer et verrouiller le couvercle du compartiment à... - Page 46 Outil laser Verrou de transport en position verrouillée. La fonction de mise à niveau automatique est déactivée. Verrou de transport en position déverrouillée. Verrouillé La fonction de mise à niveau automatique est activée. Appuyer sur la touche d'alimentation pour Déverrouillé mettre le laser sous / hors tension.
- Page 47 L'intensité du(des) faisceau(x) laser diminuera lorsque le niveau des piles est faible. Changer les piles. Trépied Monture à vis 1/4 - 20 pour attacher l'outil laser. Pliable pour un transport plus facile. Les pieds sont réglables pour une utilisation sur une surface non régulière. Colonne élévatrice réglable à...
-
Page 48: Support En L Et Fixation Pour Perche
Support en L et fixation pour perche Monture à vis 1/4 - 20 pour attacher l'outil laser. Permet un positionnement à 360 ° de l'outil laser. Positionnement à 360 ° Attacher la fixation pour perche au support en L pour permettre l'utilisation du trépied ou d'autres accessoires en option. - Page 49 Applications Aplomb : À l'aide du faisceau laser vertical, établir un plan de référence vertical. Positionner l'/les objet(s) souhaité(s) de sorte qu'il(s) soi(en)t aligné(s) sur le plan de référence vertical et qu'il(s) soi(en)t ainsi d'aplomb. Niveau : À l'aide du faisceau laser horizontal, établir un plan de référence horizontal.
-
Page 50: Calibrage
Calibrage REMARQUE : l'outil laser a été calibré au moment de sa fabrication. Vérifier périodiquement la précision de l'outil laser afin de s'assurer que les spécifications calibrées sont maintenues Précision du faisceau de niveau Positionner l'outil laser comme indiqué avec le laser en marche. Marquer le point de croisement P Pivoter l'outil laser de 180°... -
Page 51: Précision Du Faisceau Horizontal
= 0,0048 x (D pi. - (2 x D pi.)) décalage maximal calculé, l'outil doit être Comparer : renvoyé à votre distributeur Stanley. ≤ ± Max Exemple : D = 10 m, D = 0,5 m = 30,75 mm, D = 29 mm, D... - Page 52 égale au décalage maximal calculé, = 0,0048 l'outil doit être renvoyé à votre distributeur Comparer : Stanley. ≤ Max Exemple : D = 5 m, D = 1 mm x 5 m = 2 mm (décalage maximal autorisé) 1 mm ≤...
-
Page 53: Précision Du Faisceau Vertical
égale au décalage maximal calculé, = 0,0096 l'outil doit être renvoyé à votre distributeur Comparer : Stanley. ≤ Max Exemple : D = 2 m, D = 0,5 mm x 2 m = 1,6 mm (décalage maximal autorisé) 0,5 mm ≤... -
Page 54: Maintenance Et Entretien
Maintenance et entretien L’outil laser n’est pas étanche. NE PAS laisser pénétrer d’humidité, au risque d’endommager les circuits internes. NE PAS laisser l’outil laser à la lumière directe du soleil et ne pas l’exposer à des températures élevées. Le logement et certaines pièces internes sont en plastique et elles peuvent par conséquent être déformées à... -
Page 55: Garantie
La mise en jeu de la présente garantie dans le cadre d’un échange ou d’une réparation ne génère pas d’extension de la période de garantie, qui demeure en tout état de cause, la période d’un an initiée lors de l’achat du produit STANLEY par l’utilisateur final. - Page 56 1641 et suivants du Code Civil relatifs à la garantie légale des vices cachés. La présente garantie doit être appliquée et interprétée conformément à la législation française. Stanley Tools et l’acheteur acceptent de se soumettre sans appel à la seule juridiction des tribunaux français en cas de litige survenant dans le cadre ou en connexion avec la présente garantie.
- Page 57 77-117...
