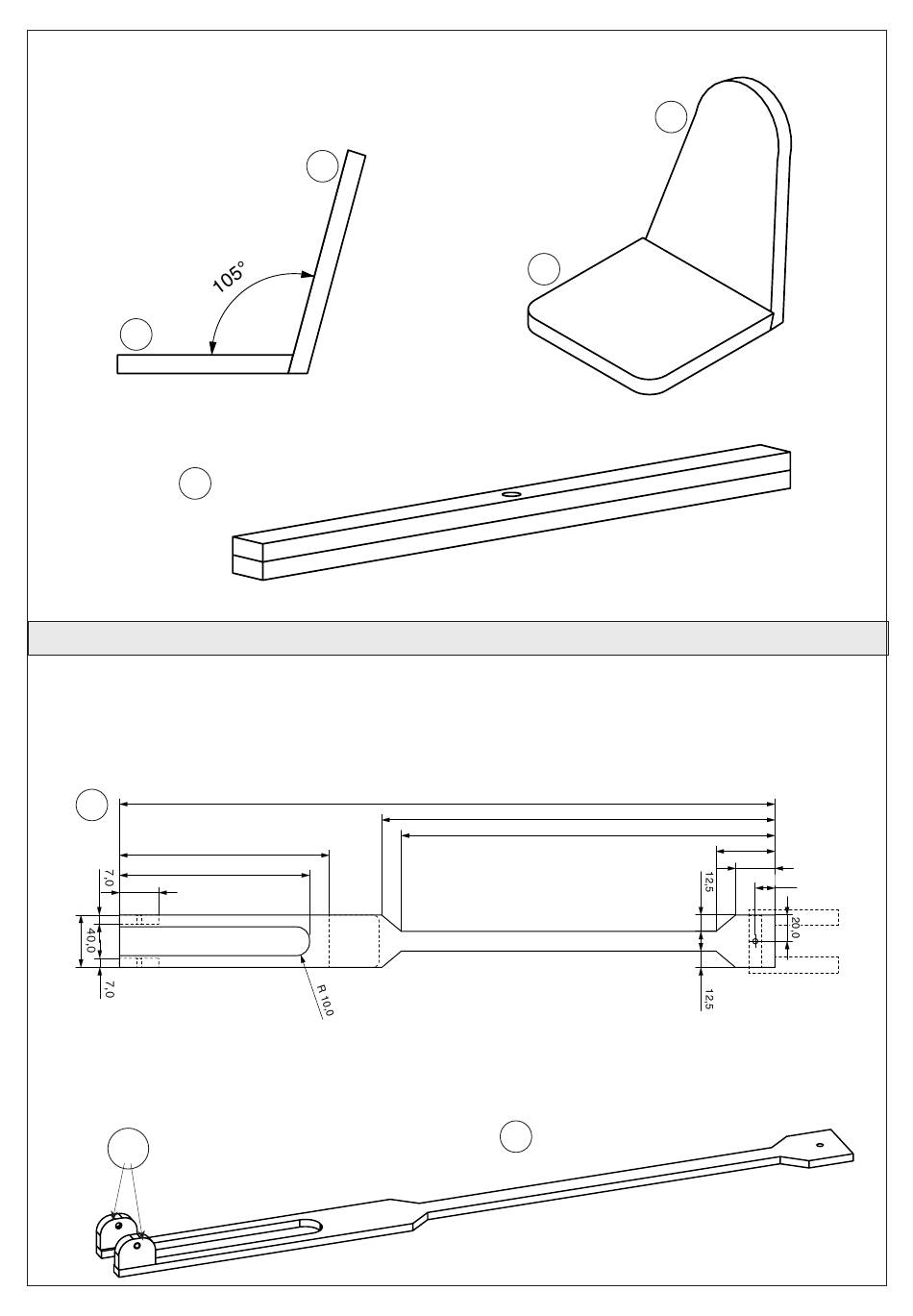

6.1.8. Adapter les éléments du siège (1d/1f ) selon le dessin, en formant un angle d'env. 105° et les assembler en collant.
1d
6.1.9. Coller les deux supports d'essieu (1c) à franc-bord l'un sur l'autre.
1c
6.2. Fabrication du châssis
6.2.1. Reporter les mesures selon le dessin (v. page 21) sur la latte (2) 5 x 40 x 500 mm. Avant de scier, percer un trou de ø
10 mm et un de ø 4 mm (bien fignoler en arrondi !)
6.2.2. Coller les deux supports de palier (13a) à franc-bord sur l'entretoise arrière du châssis (2a). Les trous doivent exacte-
ment se trouver sur une seule et même ligne, contrôler éventuellement avec une tige filetée !
2a
145,0
30,0
13a
8
1e
160,0
1d
500,0
300,0
285,0
2a
1e
45,0
30,0
15,0
D101063#1
